Замена платы питания MagSafe (DC-In) в MacBook Pro 13" Unibody середины 2010 г.
Используйте это руководство для замены платы питания MagSafe.
Шаг 1

Снимите следующие 10 винтов, крепящих нижнюю крышку к MacBook Pro 13" Unibody:
Семь крестовых винтов 3 мм.
Три крестовых винта 13,5 мм.
Шаг 2

Слегка приподнимите нижнюю крышку и сдвиньте её в сторону задней части компьютера, чтобы освободить монтажные защелки.
Шаг 3

В качестве меры предосторожности рекомендуется отсоединить разъём аккумулятора от платы логики, чтобы избежать электрического разряда.
Используйте плоский конец лопатки, чтобы приподнять разъём аккумулятора из его гнезда на плате логики.
Шаг 4


Используйте лопатку, чтобы выжать разъём вентилятора из его гнезда на плате логики.
Полезно слегка провернуть лопатку по оси под проводами кабеля вентилятора, чтобы освободить разъём.
Гнездо вентилятора и разъём видны на втором и третьем изображениях. Будьте осторожны, чтобы не оторвать пластиковое гнездо вентилятора от платы логики при подъёме разъёма вентилятора строго вверх. Расположение элементов на плате логики, показанное на втором изображении, может незначительно отличаться от вашей машины, но гнездо вентилятора одинаково.
Шаг 5

Снимите следующие три винта:
Один винт T6 Torx 7 мм
Два винта T6 Torx 5,4 мм
Шаг 6

Поднимите вентилятор из верхней крышки.
Шаг 7


Возьмите пластиковую вытяжную язычок, прикреплённый к защёлке кабеля дисплея, и поверните его в сторону платы питания (DC-In).
Аккуратно вытяните разъём кабеля дисплея параллельно плате.
Не тяните разъём вверх, это может повредить разъём.
Шаг 8

Снимите следующие два винта, удерживающие кронштейн кабеля дисплея в верхней крышке:
Один крестовой винт 8,6 мм
Один крестовой винт 5,6 мм
Выньте кронштейн кабеля дисплея из верхней крышки.
Шаг 9

Используйте плоский конец лопатки, чтобы приподнять разъём сабвуфера и правого динамика с платы логики.
Шаг 10

Оттяните разъём кабеля камеры в сторону оптического привода, чтобы отключить его от платы логики.
Это гнездо металлическое и может легко погнуться. Перед соединением выровняйте разъём с гнездом на плате логики.
Шаг 11


Используйте плоский конец лопатки, чтобы приподнять разъёмы кабеля оптического привода, жёсткого диска и кабеля трекпада с платы логики.
Шаг 12


Используйте ноготь или наконечник лопатки, чтобы отогнуть фиксирующую планку кабеля в ZIF-гнезде для шлейфа клавиатуры.
Используйте лопатку, чтобы выдвинуть шлейф клавиатуры из его гнезда.
Шаг 13

Отклейте маленькую полоску чёрной ленты с гнезда шлейфа подсветки клавиатуры.
Шаг 14


Используйте наконечник лопатки, чтобы отогнуть фиксирующую планку кабеля в ZIF-гнезде для шлейфа подсветки клавиатуры.
Используйте лопатку, чтобы выдвинуть шлейф подсветки клавиатуры из его гнезда.
Шаг 15

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля индикатора батареи с платы логики.
Шаг 16

Используйте наконечник лопатки, чтобы оторвать микрофон от клея, прикрепляющего его к верхней крышке.
Шаг 17

Снимите следующие винты:
Два винта T6 Torx 7 мм с платы DC-In
Пять винтов T6 Torx 3,3 мм
Два винта T6 Torx 4 мм
Шаг 18

Снятие аккумулятора перед извлечением платы логики не строго обязательно, но упрощает и делает безопаснее снятие платы логики. Если вы оставите аккумулятор на месте, будьте особенно осторожны, чтобы не согнуть плату логики о корпус аккумулятора рядом с его штрих-кодом.
Снимите следующие винты Tri-point, крепящие аккумулятор к верхней крышке:
Один винт Tri-point 5,5 мм
Один винт Tri-point 13,5 мм
Выньте аккумулятор из верхней крышки.
Шаг 19

Поднимите плату логики за её левый край и поднимите до тех пор, пока порты не выйдут за пределы боковой стенки верхней крышки.
Оттяните плату логики от стороны верхней крышки и извлеките её, следя за платой DC-In, которая может зацепиться.
Шаг 20

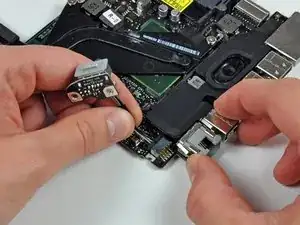

Отсоедините плату питания постоянного тока, вытянув её разъём из гнезда на логической плате.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
