Замена передней рамки экрана MacBook Pro 15" Core 2 Duo модели A1226 и A1260

Используйте это руководство для замены изношенной передней рамки экрана.

Шаг 1

Сдвиньте обе защёлки фиксатора батареи пальцами от батареи и извлеките батарею из компьютера.

Шаг 2

Снимите три одинаковых винта Phillips 2 мм с крышки отделения памяти.

Поднимите крышку памяти достаточно, чтобы захватить её, затем сдвиньте к себе, чтобы отделить от корпуса.

Шаг 3

Снимите два винта Phillips 2.8 мм в отсеке для батареи рядом с защёлкой.

Шаг 4

Снимите следующие 6 винтов:

Два винта Torx T6 10 мм по обе стороны от слота ОЗУ.

Четыре винта Phillips 14.5 мм вдоль петли.

Шаг 5

Снимите четыре винта Phillips PH00 3.2 мм на стороне с портами.

Шаг 6

Поверните компьютер на 90 градусов и снимите два винта Phillips 3.2 мм с задней части компьютера.

Шаг 7

Поверните компьютер ещё на 90 градусов и снимите четыре винта Phillips 3.2 мм с боковой стороны компьютера.

Шаг 8

Не отрывайте верхнюю панель резко. Она прикреплена к плате через ленточный кабель.

Поднимите заднюю часть корпуса и проведите пальцами вдоль боков, освобождая корпус по ходу. После освобождения боков может потребоваться покачать корпус вверх-вниз, чтобы освободить переднюю часть верхней панели.

Над посадочным местом оптического привода расположены четыре пластиковых защёлки, и ещё одна — над и слева от ИК-датчика. Эти защёлки может быть очень трудно разъединить без поддёва. Их также бывает трудно снова защёлкнуть при сборке.

Совет при сборке: Надавите сильно на край верхней панели над каждой защёлкой, пока не услышите щелчок, чтобы зафиксировать её в пазу.

Совет при сборке: Две центральные защёлки оптического привода редко защёлкиваются обратно без помощи; простое надавливание может деформировать рамку вокруг лотка. Поддержите рамку, вставив пластиковую лопатку в лоток оптического привода непосредственно под местом защёлки до плотной посадки, затем нажмите до щелчка.

Шаг 9

Отключите ленточный кабель трекпада и клавиатуры от материнской платы, при необходимости удалив ленту.

Примечание: Жёсткий диск можно заменить, не отключая клавиатуру от корпуса, но её потребуется удерживать вертикально, чтобы она не мешала, при этом у Вас останутся обе руки для работы с диском.

Будьте осторожны при снятии ленточного кабеля клавиатуры и трекпада — убедитесь, что задняя часть верхней панели отщёлкнута вблизи петли. Легко случайно согнуть резьбовые приёмники винтов по обе стороны от клавиатуры.

Снимите верхнюю панель.

Шаг 10

Отключите два или три антенных кабеля, подключённых к плате Airport Extreme. В зависимости от модели один из трёх кабелей может не использоваться и закрыт термоусадочной трубкой чёрного цвета.

Apple пометила, куда подключается кабель каждой цветовой маркировки — обязательно посмотрите на эту метку при повторном подключении антенн.

Шаг 11

Пройдите антенные кабели Airport по их каналу в левом динамике.

Шаг 12

Отключите кабель iSight от материнской платы, сдвинув кабель влево и выведя его из разъёма.

Шаг 13

Поддерживайте дисплей одной рукой, снимая следующие винты:

Один серебристый винт Torx T6 9.5 мм с резьбой только на 3 мм вала с внутренней стороны петель дисплея.

Один серебристый винт Torx T6 9.5 мм с резьбой по всей длине вала с внешней стороны левой петли.

Один винт Torx T6 9.2 мм с полной резьбой, фиксирующий заземляющую петлю кабеля iSight к вентилятору.

Шаг 14

Отключите кабель инвертора от левой платы ввода-вывода, поддев кабель лопаткой и подняв вверх.

Шаг 15

Отключите кабель передачи данных дисплея от материнской платы.

Снимите пеноматериал с верхней части правой петли дисплея.

Шаг 16

Снимите серебристый винт Torx T6 9.2 мм, фиксирующий заземляющую петлю кабеля передачи данных дисплея к корпусу.

Шаг 17

Поддерживайте дисплей одной рукой, снимая следующий винт:

Один серебристый винт Torx T6 9.5 мм с резьбой только на 3 мм вала с внутренней стороны петель дисплея.

Шаг 18

Возьмитесь за узел дисплея с обеих сторон и поднимите его вверх и выньте из компьютера.

Шаг 19

Удалите два винта с крестообразным шлицем (Phillips) 4,5 мм, расположенные в нижних левом и правом углах дисплея (всего два винта). У этих винтов головка толщиной 0,8 мм.

Шаг 20

Вставьте плоский конец лопатки перпендикулярно лице дисплея между пластиковой полосой, прикреплённой к задней рамке, и передней рамкой.

Не вставляйте лопаткy между пластиковой полосой и задней рамкой.

С оставленной в зазоре лопаткой поверните её от дисплея, чтобы разъединить переднюю и заднюю рамки.

Продвигайтесь вдоль правого края дисплея, пока задняя рамка равномерно не отделится от передней рамки.

Шаг 21

Вставьте лопатку между передней и задней рамками дисплея в нижнем правом углу дисплея.

Подденьте заднюю рамку от передней, чтобы слегка приподнять нижний край задней рамки дисплея.

Шаг 22

Вставьте плоский конец лопатки в зазор между задней рамкой дисплея и крышкой сцепления (clutch cover).

Поверните лопатку, чтобы отделить нижний край задней рамки дисплея от крышки сцепления.

Продвигайтесь вдоль нижнего края задней рамки, пока она равномерно не отделится от крышки сцепления.

Шаг 23

Теперь, когда правые и нижние кромки задней рамки слегка отделены от передней рамки, используйте лопатку, чтобы сщёлкнуть заднюю рамку с защёлок возле нижнего правого угла дисплея.

Шаг 24

Вставьте плоский конец лопатки между передней рамкой и пластиковой полосой, прикреплённой к задней рамке, рядом с отверстиями для винтов в нижних углах дисплея.

Поверните лопатку в сторону задней рамки, чтобы отделить её от передней рамки.

При необходимости продолжайте отделять левый край задней рамки от защёлок на передней рамке дисплея.

Шаг 25

Слегка приподнимите нижний край дисплея и отведите его от задней рамки дисплея.

Перейдите по этой ссылке, чтобы продолжить руководство по замене экрана: Замена ЖК-панели MacBook Pro 15" моделей Core 2 Duo A1226 и A1260

Шаг 26

Используйте наконечник лопатки, чтобы поднять плату драйвера светодиодов из крышки сцепления.

Шаг 27

Отсоедините кабель подсветки, потянув его разъём от гнезда на плате драйвера светодиодов.

Шаг 28

Не прикладывайте чрезмерного натяжения к заземляющей петле кабеля платы драйвера светодиодов. Это очень тонкий и хрупкий провод, который легко оборвать.

Отсоедините кабель платы драйвера светодиодов, потянув его разъём от гнезда на плате инвертора.

Снимите плату драйвера светодиодов и отложите в сторону.

Шаг 29

Удалите два куска каптоновой ленты, покрывающей кабель данных дисплея.

Снимите полоску ленты, фиксирующую кабель iSight к ЖК-панели.

Оторвите три антенные петли от нижнего края ЖК-панели.

Шаг 30

Отсоедините кабель данных дисплея, потянув его разъём к нижнему краю дисплея, отдаляя от гнезда на ЖК-панели.

Шаг 31

Удалите два винта с крестообразным шлицем, крепящие заземляющие ленты кабеля данных дисплея и кабеля платы драйвера светодиодов к крышке сцепления.

Шаг 32

Удалите винт с крестообразным шлицем, скрытый за кабелем данных дисплея.

Шаг 33

Удалите три винта с крестообразным шлицем за антенными петлями вдоль нижнего края дисплея.

Шаг 34

Чтобы снять узел сцепления, сначала вставьте плоский конец лопатки в зазор между петлёй сцепления и крышкой сцепления там, где выходят кабели.

Поддевая узел сцепления лопаткой, используйте пластиковый инструмент для вскрытия, чтобы увеличить зазор между крышкой сцепления и передней рамкой дисплея.

Продвигайтесь вдоль всей длины крышки сцепления, чтобы полностью отделить клей.

Шаг 35

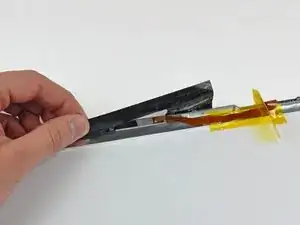

Сдвиньте узел сцепления с каждой из петель сцепления и снимите его с дисплея.

Шаг 36

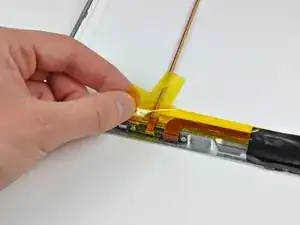

Отогните куски ленты, покрывающие кабель iSight.

Держите кабель iSight прижатым, пока отгибаете ленту. Полностью снимать ленту не обязательно.

Шаг 37

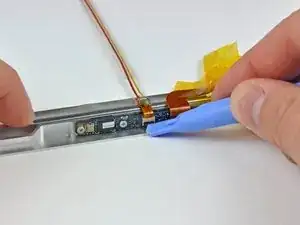

Используя кромку пластикового инструмента для вскрытия, поднимите защёлку кабеля ZIF.

Выдвиньте кабель iSight из его гнезда.

Шаг 38

Снимите кабель iSight с дисплея.

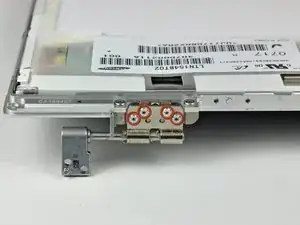

Шаг 39

Удалите четыре винта Torx T6, фиксирующие левый шарнир защёлки к передней рамке дисплея.

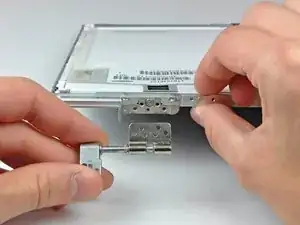

Шаг 40

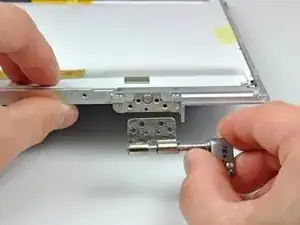

Снимите левый шарнир защёлки с передней рамки дисплея.

Шаг 41

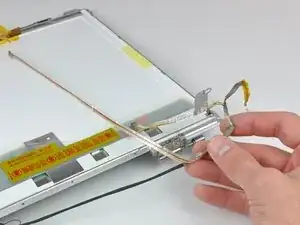

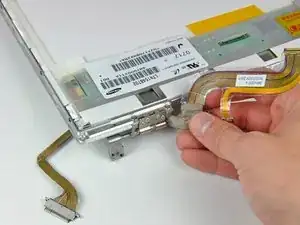

Освободите кабель данных дисплея от правого шарнира защёлки и отложите его в сторону.

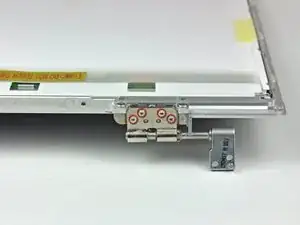

Шаг 42

Удалите четыре винта Torx T6, фиксирующие правый шарнир защёлки к передней рамке дисплея.

Снимите правый шарнир защёлки и отложите его в сторону.

Шаг 43

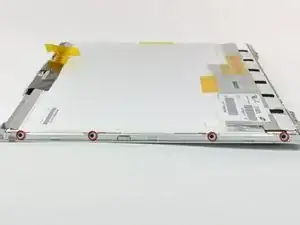

Удалите по четыре винта Phillips с каждой стороны дисплея (всего восемь винтов).

Шаг 44

Отклейте большой кусок ленты возле защёлки дисплея от верхнего края ЖК-дисплея.

Полностью снимать этот кусок ленты не обязательно.

Снимите кусочки ленты, фиксирующие ленточный кабель камеры к дисплею.

Шаг 45

На следующих шагах потребуется отделить ЖК‑дисплей от клея, нанесённого на верхний и нижний края передней рамки.

Клей нанесён так, что прилипает к тонкой стальной полосе по периметру ЖК‑дисплея. При отщёлкивании ЖК‑дисплея от передней панели убедитесь, что вы отделяете переднюю панель от стальной полосы на ЖК‑дисплее.

Используйте плоский конец лопатки, чтобы аккуратно приподнять один из верхних углов ЖК‑дисплея из передней рамки.

Шаг 46

Продвигайтесь вдоль верхнего края ЖК‑дисплея, медленно отщёлкивая приклеенную стальную полосу от передней рамки.

Продолжайте отщёлкивать ЖК‑дисплей от передней рамки вдоль левой стороны дисплея.

Шаг 47

Теперь, когда верхний край освобождён, слегка приподнимите ЖК‑дисплей из передней рамки, чтобы было достаточно места для отщёлкивания стальной полосы вдоль нижнего края ЖК‑дисплея от передней рамки.

Продолжайте отщёлкивать вдоль нижнего края ЖК‑дисплея, пока он полностью не освободится от клея на передней рамке.

Шаг 48

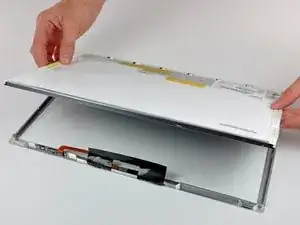

Поднимите ЖК‑дисплей из передней рамки, следя за тем, чтобы никакие кабели не застряли.

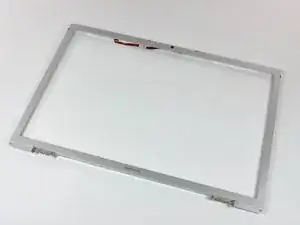

Передняя рамка остаётся.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
