Замена портов USB‑C в MacBook Pro 16" Late 2023

Разрядите аккумулятор MacBook до уровня ниже 10% перед началом ремонта. Заряженный аккумулятор может загореться при повреждении в процессе ремонта.

Полностью выключите MacBook, закройте крышку и переверните устройство. Держите крышку закрытой до тех пор, пока вы физически не отключите аккумулятор.

Отключите кабель MagSafe и все аксессуары, подключённые к MacBook.

Полностью выключите и отключите от сети MacBook Pro перед началом работы. Закройте экран и переверните ноутбук.

Используйте отвёртку P5 Pentalobe, чтобы выкрутить восемь винтов, закрепляющих нижнюю крышку:

Четыре винта 9.2 мм

Четыре винта 5 мм

В ходе ремонта следите за каждым винтом и обязательно возвращайте его на то же место, чтобы избежать повреждения устройства.

Прижмите присоску к переднему краю нижней крышки, между отверстиями для винтов.

Подтяните присоску вверх, чтобы создать небольшой зазор под нижней крышкой.

Вставьте медиатор для вскрытия в созданный зазор.

Проведите медиатором вокруг ближайшего угла, затем до половины боковой стороны MacBook Pro.

Это освобождает одну из скрытых защёлок, фиксирующих нижнюю крышку. Вы почувствуете и услышите, как защёлка отщёлкивается.

Повторите предыдущий шаг с другой стороны, используя медиатор для освобождения второй защёлки.

Скользящие защёлки вдоль заднего края MacBook дополнительно фиксируют нижнюю крышку. Для их разделения может потребоваться значительная сила — рассмотрите возможность использования перчаток для защиты рук от острых краёв нижней крышки.

Плотно тяните нижнюю крышку от заднего края, по одному углу за раз, чтобы освободить скользящие защёлки.

Держите нижнюю крышку прижатой к MacBook. Не тяните вверх, пока она полностью не отделится.

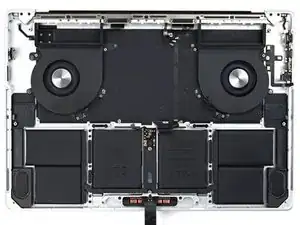

Снимите нижнюю крышку.

Для повторной установки нижней крышки:

Установите её на место и совместите скользящие защёлки возле петли экрана. Надавите и сдвиньте крышку в сторону петли. Она перестанет сдвигаться по мере вхождения защёлок в паз.

Когда скользящие защёлки полностью защёлкнутся и нижняя крышка будет выглядеть правильно выровненной, плотно нажмите на нижнюю крышку, чтобы зафиксировать четыре скрытые защёлки снизу. Вы должны почувствовать и услышать их защёлкивание.

Отогните любую ленту, закрывающую разъём кабеля данных платы аккумулятора на логической плате.

Используйте лопатку, чтобы осторожно приподнять фиксирующий язычок на ZIF‑разъёме кабеля данных платы аккумулятора.

Отключите кабель данных платы аккумулятора, вытянув его из гнезда на логической плате.

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить два винта длиной 2.1 мм, крепящие кронштейн кабеля трекпада к логической плате.

Снимите кронштейн кабеля трекпада пинцетом или пальцами.

Используя плоский конец лопатки, приподнимите и отключите пресс‑разъём кабеля трекпада от логической платы.

Чтобы заново подключить пресс‑разъёмы, как этот, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При неправильном совмещении контакты могут погнуться, что приведёт к необратимому повреждению.

Кабель трекпада слабо приклеен к раме.

Отделите кабель трекпада от устройства, аккуратно разделяя клей.

Отогните любую ленту, закрывающую разъём кабеля данных платы аккумулятора под большим плоским винтом.

Используйте лопатку, чтобы аккуратно приподнять фиксирующий язычок на ZIF-разъёме кабеля данных платы аккумулятора.

Отсоедините кабель данных платы аккумулятора, выдвинув его из гнезда на плате аккумулятора.

Кабель данных платы аккумулятора слегка приклеен к устройству.

Подденьте пинцетом с тупыми концами участки с клеем, чтобы отделить кабель от устройства.

Снимите кабель данных платы аккумулятора.

Используйте отвёртку Torx Plus 5IP, чтобы отвинтить блинчиковый винт длиной 4 мм, фиксирующий разъём питания аккумулятора.

Используйте плоский конец лопатки, чтобы поднять разъём питания аккумулятора от платы аккумулятора и отключить аккумулятор.

Поднимите разъём достаточно высоко, чтобы он случайно не замкнул контакты во время ремонта, но не более чем на 45 градусов, чтобы не повредить его шарнир.

Для дополнительной безопасности поместите преграду, например кусочек игральной карты, между разъёмом и платой.

Используйте отвёртку Torx Plus 3IP, чтобы отвинтить три винта длиной 2.1 мм, фиксирующие кронштейн антенной планки и крышку коаксиального кабеля на рамке.

Используя пинцет или пальцами, снимите крышку сверху коаксиальных кабелей антенной планки.

Используйте острый конец лопатки, чтобы поддеть и отсоединить коаксиальный кабель антенной планки.

Повторите для двух других кабелей.

При сборке их может быть трудно подключить. Удерживайте каждый разъём над его гнездом и нажимайте плоским концом лопатки — разъём должен щёлкнуть на месте.

Используйте отвёртку Torx Plus 3IP, чтобы отвинтить четыре винта длиной 3.5 мм, фиксирующие крышки кабелей экрана.

Снимите двумя пинцетом или пальцами две крышки кабелей экрана с платы логики.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить два крайних справа нажимных разъёма кабелей экрана, закреплённых на плате логики.

Повторите предыдущую операцию для оставшегося нажимного разъёма в верхнем левом углу платы логики.

Не поддёргивайте и не давите на поверхностно монтируемые компоненты рядом с нажимным разъёмом.

Отодвиньте любую ленту, закрывающую разъём кабеля микрофона.

Используйте лопатку, чтобы аккуратно приподнять фиксирующий язычок на ZIF-разъёме кабеля микрофона.

Отсоедините кабель микрофона, сдвинув его из гнезда на плате логики.

Используйте отвёртку Torx 3IP, чтобы отвинтить 11 винтов, фиксирующих правые крышки кабелей на рамке:

Десять винтов по 2.1 мм

Один винт 3.6 мм

Снимите пять правых крышек кабелей, используя пинцет или пальцы.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить нажимной разъём правого динамика.

Используйте лопатку, чтобы поддеть и отсоединить нажимной разъём разъёма для наушников.

Используйте лопатку, чтобы приподнять и отсоединить два нажимных разъёма правых USB‑C портов.

Используйте лопатку, чтобы приподнять и отсоединить нажимной разъём порта MagSafe.

Используйте лопатку, чтобы приподнять и отсоединить нажимной разъём датчика угла крышки.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить шесть винтов, крепящих левые крышки кабелей к рамке:

Пять винтов 2,1 мм

Один винт 3,6 мм

Используйте пинцет или пальцы, чтобы снять три левые крышки кабелей.

Используйте плоский конец лопатки, чтобы приподнять и отсоединить контактный разъем левого динамика.

Используйте лопатку, чтобы приподнять и отсоединить контактный разъем левого USB‑C порта.

Используйте лопатку, чтобы приподнять и отсоединить контактный разъем датчика Touch ID.

Отклейте ленту, закрывающую разъемы кабелей клавиатуры и подсветки клавиатуры.

Используйте лопатку, чтобы аккуратно приподнять защёлкивающуюся планку на двух ZIF‑разъёмах кабелей клавиатуры.

Отсоедините кабели клавиатуры и подсветки клавиатуры, выдвинув их из разъёмов на плате.

Отклейте ленту, закрывающую разъём кабеля правого вентилятора.

Используйте лопатку, чтобы аккуратно приподнять защёлку на ZIF‑разъёме кабеля правого вентилятора.

Отсоедините кабель правого вентилятора, выдвинув его из разъёма на плате.

Кабель правого вентилятора слабо приклеен к плате.

Используйте пинцет, чтобы оттянуть кабель вентилятора от платы и разъединить клей.

Кабели вентилятора крайне тонкие и легко рвутся; при изгибе инструментами соблюдайте осторожность.

Повторите предыдущую операцию по отсоединению и перемещению для кабеля левого вентилятора.

Используйте отвертку Torx 5IP, чтобы выкрутить десять винтов, крепящих плату к рамке:

Шесть винтов 3,9 мм

Четыре винта 4,7 мм

Используйте шестигранную отвертку 4 мм, чтобы выкрутить два винта 6 мм, крепящие плату к рамке.

Используйте отвертку Torx T6, чтобы выкрутить два винта 6 мм, крепящих радиатор к плате и рамке.

Вставьте лопатку между правой стороной платы и рамкой.

Подденьте лопаткой, чтобы освободить плату из защёлок.

Вставьте лопатку между нижней частью платы и рамкой.

Подденьте лопаткой, чтобы освободить плату из защёлок.

Аккуратно приподнимите плату за правую сторону, чтобы освободить её из направляющих штифтов.

Если кажется, что плата не выходит, проверьте, отключены ли все кабели.

Оттяните плату от левой стороны устройства, чтобы отсоединить порты HDMI и SDXC от их посадочных мест в рамке.

Снимите плату.

При сборке выполните следующее:

Убедитесь, что все 17 разъёмов находятся над платой перед тем, как закрепить её в рамке.

Если затрудняетесь с размещением разъёмов, используйте ленту, чтобы отвести их в сторону.

Удерживайте резиновые прокладки в стороне, чтобы ребра могли опуститься в свои выемки.

При установке платы сначала введите левую сторону, чтобы повторно расположить порты HDMI и SDXC.

Сожмите HDMI‑порт пальцами, чтобы он сел в выемку. В противном случае плата не встанет правильно.

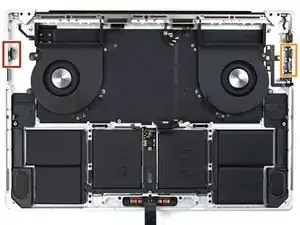

Если вы заменяете конкретный порт, используйте ссылки ниже, чтобы перейти к соответствующим шагам:

Левый USB‑C порт

Правые USB‑C порты (всего два)

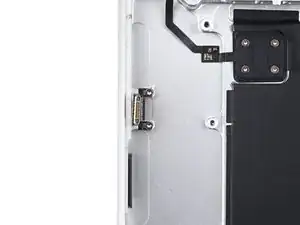

Используйте отвертку Torx 5IP, чтобы выкрутить два винта 3,6 мм, закрепляющих левый порт USB-C.

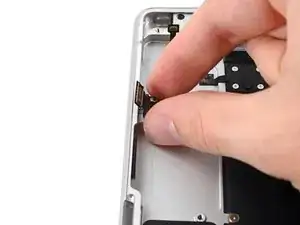

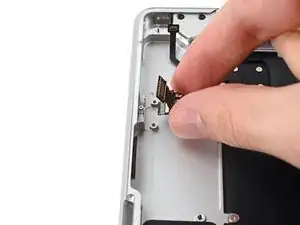

Снимите порт USB-C пальцами.

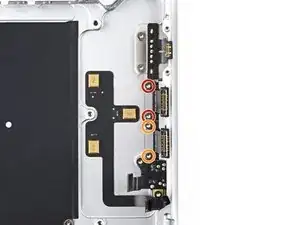

Используйте отвертку Torx Plus 5IP, чтобы выкрутить четыре винта 3,7 мм, фиксирующие правые порты USB-C:

Верхний порт

Нижний порт

Если вы заменяете только один порт, удалите винты только для соответствующего порта.

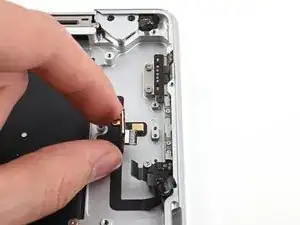

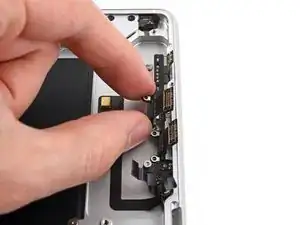

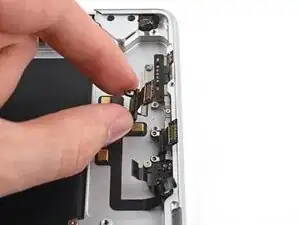

Снимите порты USB-C пальцами.
