Замена платы камеры MacBook Pro 17" Unibody

Удалите следующие десять винтов, удерживающих нижнюю крышку на верхней части корпуса:

Три винта Phillips 13,5 мм.

Семь винтов Phillips 3 мм.

Зажмите пальцами между нижней крышкой и вентиляционным отверстием и поднимите вверх, чтобы освободить два защёлкивающих фиксатора, удерживающих нижнюю крышку на верхней части корпуса.

При сборке аккуратно совместите нижнюю крышку и затем плотно нажмите, пока оба фиксатора не защёлкнутся.

Снимите нижнюю крышку.

При работах рядом с логической платой всегда разумно сначала отключить аккумулятор, чтобы избежать коротких замыканий.

Если присутствует, возьмите пластиковую вкладку, прикреплённую к разъёму аккумулятора, и потяните её в сторону переднего края устройства. Для моделей конца 2011 года разъём аккумулятора не имеет вкладки и представляет собой просто штекер, вставляемый прямо в материнскую плату — чтобы снять, подденьте штекер прямо вверх.

Если пластиковая вкладка отсутствует, используйте лопатку, чтобы поддеть разъём и вынуть его из гнезда.

Тяните вкладку параллельно лицевой поверхности логической платы.

Перед отключением кабеля камеры необходимо сначала отодвинуть небольшой пластиковый держатель, приклеенный к логической плате. В моделях конца 2011 года этот шаг можно пропустить, так как на разъёме кабеля камеры нет пластикового держателя.

Используйте наконечник лопатки, чтобы оттолкнуть маленький пластиковый фиксатор кабеля от гнезда кабеля камеры, обеспечив достаточно места для снятия кабеля камеры.

Потяните кабель камеры в сторону отверстия оптического привода, чтобы отсоединить его от логической платы.

Гнездо кабеля камеры очень хрупкое. Не прикладывайте вверх направленную силу к этому гнезду, так как оно может отломаться от логической платы. Тяните кабель камеры параллельно лицевой поверхности логической платы.

Аккуратно потяните кабель Bluetooth в сторону вентиляторов, чтобы отсоединить его от платы Bluetooth.

Тяните кабель параллельно лицевой поверхности оптического привода.

Используйте плоский конец лопатки, чтобы отслоить тонкую пластиковую крышку сверху и по бокам корпуса платы Bluetooth. Для моделей конца 2011 года посмотрите другую фотографию — место расположения разъёма совершенно иное.

Используйте плоский конец лопатки, чтобы поддеть и снять разъём антенны Bluetooth с его гнезда на плате Bluetooth.

Если имеется, снимите небольшой кусочек экранирующей пены (EMI) рядом с платой Bluetooth.

Выведите кабель камеры из паза, формованного в корпусе платы Bluetooth.

Удалите два винта Phillips 7,1 мм, фиксирующие держатель кабеля камеры к верхней части корпуса.

Снимите держатель кабеля камеры с верхней части корпуса.

Поднимите чёрную пластиковую заглушку, прикреплённую к держателю кабеля дисплея, и поверните её в сторону разъёма питания (DC-In) MacBook.

Выньте кабель передачи данных дисплея из его разъёма.

Гнездо кабеля передачи данных дисплея очень хрупкое. Не поднимайте разъём вверх при отсоединении, так как гнездо может отломаться от логической платы. Тяните кабель параллельно лицевой поверхности логической платы.

Удалите два винта Phillips 7,1 мм, фиксирующие держатель кабеля передачи данных дисплея к верхней части корпуса.

Снимите держатель кабеля передачи данных дисплея.

Удалите по два внешних винта Torx T6 длиной 6,8 мм с каждой из двух монтажных скоб дисплея (всего четыре винта).

Мы намеренно оставляем по одному винту, прикрепляющему каждую монтажную скобу к верхней части корпуса, чтобы облегчить последующие шаги.

Откройте MacBook Pro так, чтобы дисплей был перпендикулярен верхней части корпуса.

Поместите открытый MacBook Pro на стол, как на фотографии.

Удерживая дисплей и верхнюю часть корпуса вместе левой рукой, удалите оставшийся винт Torx T6 из нижней монтажной скобы дисплея.

Обязательно держите дисплей и верхнюю часть корпуса вместе левой рукой. Невыполнение этого может привести к падению освобождённого дисплея/верхней части корпуса, что потенциально повредит оба компонента.

Удалите последний оставшийся винт Torx T6, фиксирующий дисплей к верхней части корпуса.

Возьмите верхнюю часть корпуса правой рукой и слегка поверните её в сторону верхней части дисплея, чтобы верхний крепёж дисплея освободил край верхней части корпуса.

Поверните дисплей чуть в сторону от верхней части корпуса.

Поднимите дисплей вверх и отведите от верхней части корпуса, следя за креплениями или кабелями, которые могут застрять.

При сборке установите дисплей на место и закрутите Torx-винты крепления кронштейна дисплея, затем закройте крышку и положите ноутбук вверх дном, чтобы проверить выравнивание экрана и корпуса. При необходимости ослабьте винты и выровняйте дисплей перед затяжкой.

Резиновый уплотнитель дисплея очень легко деформируется при нагреве, поэтому лучше снять его перед использованием тепловой пушки для демонтажа стекла дисплея.

Вставьте пластиковый инструмент для вскрытия под чёрный резиновый уплотнитель в нижнем левом углу узла дисплея.

Аккуратно подденьте широкую кромку уплотнителя, отрывая её от задней крышки.

Начиная со свободного угла, снимите левый уплотнитель с левой стороны узла дисплея.

Продолжайте снимать уплотнитель дисплея с узла дисплея по верхнему краю.

Продолжайте снимать уплотнитель дисплея с узла дисплея по правой стороне.

Снимите уплотнитель с нижнего края дисплея, полностью освободив его, и отложите в сторону.

На следующих шагах вы будете использовать тепловую пушку, чтобы размягчить клей, прикрепляющий внешнюю чёрную рамку снизу панели переднего стекла к дисплею.

Перед началом убедитесь, что очистили стекло дисплея неабразивной безворсовой тканью, смоченной мягким раствором; это улучшит сцепление присоски и упростит проверку наличия пыли при сборке.

Установите тепловую пушку на низкую температуру и начните нагревать внешнюю чёрную рамку вблизи верхнего правого угла стеклянной панели.

Из‑за нагрева внутри стеклянной панели и/или снаружи ЖК‑экрана может образоваться конденсат. Его можно удалить стеклоочистителем после отделения стекла от дисплея.

Когда панель достаточно нагрета, закрепите прочную присоску рядом с нижним правым углом стекла дисплея.

Чтобы прикрепить присоски, которые мы продаём, сначала расположите присоску так, чтобы подвижная ручка была параллельна поверхности стекла. Лёгким нажатием прижмите присоску к стеклу и затем поднимите подвижную ручку до параллельного положения с другой ручкой.

Осторожно приподнимите угол стекла дисплея настолько, чтобы вставить медиатор между ним и узлом дисплея.

Используйте медиатор, чтобы аккуратно поддеть клей, фиксирующий переднее стекло к дисплею.

Подденьте стеклянную панель вдоль правого края дисплея до середины.

Оставьте медиатор, выступающий примерно на половину высоты правой стороны дисплея, и снимите присоску.

Используйте тепловую пушку, чтобы размягчить клей под стеклом вдоль правого и верхнего краёв дисплея.

Прикрепите присоску к верхнему правому углу передней стеклянной панели.

Поднимайте стеклянную панель, одновременно используя второй медиатор, чтобы отделять её от остальной части узла дисплея.

Продолжайте работать вдоль правого края переднего стекла, пока оно полностью не отделится от дисплея.

Работайте вдоль верхнего края узла дисплея, осторожно поддевая клей медиатором.

Прекратите поддевание примерно в одном дюйме до камеры iSight. Оставьте медиатор на месте и удалите присоску.

Повторите шаги 22–24 для левой стороны и верхнего левого края дисплея.

После того как вы поддёте три края стекла дисплея, у вас под панелью должно остаться четыре медиатора, как показано.

Установите тепловую пушку на низкую температуру и нагрейте нижний край дисплея, чтобы размягчить клей, удерживающий стекло.

Под крышкой сцепления находятся несколько кабелей и карта AirPort, поэтому не нагревайте область слишком долго.

Медленно приподнимите верхний край стеклянной панели и аккуратно поверните её наружу из дисплея.

При необходимости используйте пластиковый инструмент для вскрытия, чтобы освободить любую часть нижнего края стекла, которая всё ещё прикреплена.

Перед сборкой обязательно очистите внутреннюю поверхность стеклянной панели и ЖК‑экран: пыль и отпечатки пальцев, оставшиеся внутри, будут заметны при включённом устройстве.

Держась за крышку сцепления, сдвиньте её к правому шарниру дисплея.

Крышка сцепления сместится примерно на 1 см вправо. Не принуждайте её проходить дальше этого предела.

Поднимите левый край крышки сцепления, осторожно покачивая её вперёд-назад вдоль длинной оси, одновременно оттягивая от дисплея.

Снимите крышку сцепления с дисплея, следя за тем, чтобы не защемить кабели.

Удалите четыре винта Phillips #00 длиной 2,3 мм, крепящие ЖК-дисплей к задней рамке дисплея.

Подденьте один из верхних углов панели ЖК-дисплея из задней рамки с помощью пластикового инструмента для вскрытия.

Возьмите за верхние углы ЖК-дисплея и поверните его вверх, немного выдвинув из дисплея.

Потяните ЖК-дисплей в сторону верхней части панели дисплея, освободив монтажные ушки винтов из-под задней рамки дисплея.

Аккуратно пропустите кабель ЖК-дисплея через паз в задней рамке дисплея.

Возможно, потребуется слегка повернуть дисплей, чтобы протянуть кабель.

Переверните ЖК-дисплей и положите лицевой стороной вниз, осторожно, чтобы не создавать сильного напряжения на кабель дисплея.

Отклейте ленту, закрывающую разъём кабеля данных дисплея, от края, ближайшего к ЖК-дисплею.

С помощью кончика лопатки поднимите тонкую стальную прижимную планку, фиксирующую кабель данных дисплея в разъёме на ЖК-дисплее.

Тяните кабель данных дисплея прямо от его разъёма на ЖК-дисплее.

Поднимите ЖК-дисплей из сборки дисплея и отложите в сторону.

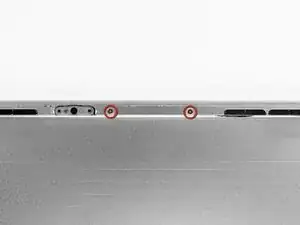

Удалите два винта Phillips #00 длиной 2,7 мм, крепящие плату камеры к задней рамке дисплея.

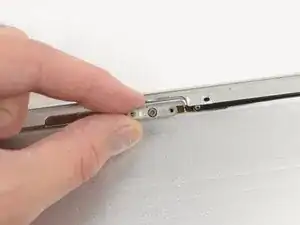

Поднимите и извлеките модуль камеры из задней рамки дисплея.

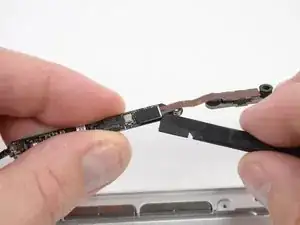

Используйте плоский конец лопатки, чтобы поддеть кабель платы камеры из её разъёма на нижней стороне платы камеры.

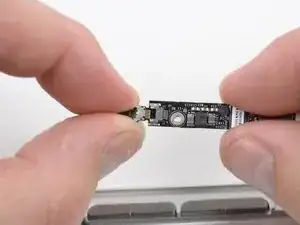

Тяните кабель камеры/AirPort прямо из его разъёма на плате камеры.
