Замена платы AirPort в MacBook Pro 17" Unibody

Проблемы с беспроводным соединением? Причина может быть в плате AirPort.

В этом руководстве показано, как заменить карту AirPort, установленную в рамке дисплея моделей MacBook Pro 17" Unibody Early 2009 и Mid 2009. Это руководство не применяется к моделям MacBook Pro 17" Unibody Mid 2010 и Late 2011. В более поздних моделях карта AirPort установлена рядом с оптическим приводом.

Шаг 1

Выверните следующие десять винтов, крепящих нижнюю крышку к верхней части корпуса:

Три винта Phillips 13,5 мм.

Семь винтов Phillips 3 мм.

Шаг 2

Заложите пальцы между нижней крышкой и вентиляционной решёткой и поднимите вверх, чтобы освободить два защёлкивающих фиксатора, удерживающих нижнюю крышку на верхней части корпуса.

При сборке аккуратно совместите нижнюю крышку и затем плотно прижмите её, пока оба фиксатора не защёлкнутся.

Снимите нижнюю крышку.

Шаг 3

При работе вблизи платы логики всегда рекомендуется сперва отключить аккумулятор, чтобы избежать коротких замыканий.

Если есть пластиковая оттяжка, захватите её и потяните разъём аккумулятора в направлении переднего края устройства. Для моделей Late 2011 разъём аккумулятора не имеет оттяжки и представляет собой штекер, вставляемый прямо в плату — чтобы снять его, подденьте штекер прямо вверх.

Если пластиковая оттяжка отсутствует, используйте лопатку, чтобы поддеть разъём и вынуть его из гнезда.

Тяните оттяжку параллельно плоскости платы логики.

Шаг 4

Перед отключением кабеля камеры небольшой пластиковый фиксатор, приклеенный к плате логики, необходимо сначала сдвинуть в сторону. В моделях late-2011 этот шаг можно пропустить, так как на разъёме кабеля камеры нет пластикового фиксатора.

С помощью тонкого конца лопатки отодвиньте маленький пластиковый держатель кабеля от разъёма кабеля камеры, чтобы освободить достаточно места для извлечения кабеля камеры.

Шаг 5

Потяните кабель камеры в сторону отверстия для оптического привода, чтобы отсоединить его от платы логики.

Разъём кабеля камеры очень хрупок. Не прикладывайте вверх направленную силу к этому разъёму, так как он может отломиться от платы логики. Тяните кабель камеры параллельно плоскости платы логики.

Шаг 6

Аккуратно потяните кабель Bluetooth в сторону вентиляторов, чтобы отсоединить его от платы Bluetooth.

Тяните кабель параллельно плоскости оптического привода.

Шаг 7

Используйте плоский конец лопатки, чтобы отодрать тонкую пластиковую крышку с верхней части и боков корпуса платы Bluetooth. Для моделей late-2011 посмотрите другое изображение, поскольку расположение разъёма полностью отличается.

Шаг 8

Используйте плоский конец лопатки, чтобы поддеть и снять антенный разъём Bluetooth с его гнезда на плате Bluetooth.

Шаг 9

Если присутствует, снимите маленький кусочек экранирующей поролоновой прокладки рядом с платой Bluetooth.

Освободите кабель камеры из паза, сформованного в корпусе платы Bluetooth.

Шаг 10

Выверните два винта Phillips 7,1 мм, удерживающие держатель кабеля камеры в верхней части корпуса.

Снимите держатель кабеля камеры с верхней части корпуса.

Шаг 11

Поднимите чёрную пластиковую заслонку, прикреплённую к держателю кабеля дисплейных данных, и поверните её в сторону разъёма питания DC-In на MacBook.

Выведите кабель данных дисплея из его разъёма.

Разъём кабеля данных дисплея очень хрупок. Не поднимайте разъём вверх при отключении, так как гнездо может отломиться от платы логики. Тяните кабель параллельно плоскости платы логики.

Шаг 12

Выверните два винта Phillips 7,1 мм, крепящие держатель кабеля данных дисплея к верхней части корпуса.

Снимите держатель кабеля данных дисплея.

Шаг 13

Снимите два внешних винта T6 Torx 6,8 мм с каждого из двух кронштейнов дисплея (всего четыре винта).

Мы намеренно оставляем по одному винту, крепящему каждый кронштейн дисплея к верхней части корпуса, чтобы облегчить следующие шаги.

Шаг 14

Откройте MacBook Pro так, чтобы дисплей оказался перпендикулярно верхней части корпуса.

Разместите открытый MacBook Pro на столе, как показано на фото.

Держа дисплей и верхнюю часть корпуса вместе левой рукой, выверните оставшийся винт T6 Torx из нижнего кронштейна дисплея.

Шаг 15

Обязательно держите дисплей и верхнюю часть корпуса вместе левой рукой. В противном случае освобождённый дисплей/верхняя часть корпуса может упасть, что может повредить детали.

Выверните последний оставшийся винт T6 Torx, крепящий дисплей к верхней части корпуса.

Шаг 16

Возьмите верхнюю крышку правой рукой и слегка поверните её в сторону верхней части дисплея, чтобы верхний кронштейн дисплея освободил край верхней крышки.

Слегка отведите дисплей от верхней крышки.

Поднимите дисплей вверх и отойдите от верхней крышки, следя за кронштейнами или кабелями, которые могут зацепиться.

При сборке установите дисплей на место и закрутите винты Torx крепления кронштейна дисплея, затем закройте крышку и переверните ноутбук вверх дном, чтобы проверить выравнивание экрана с корпусом. При необходимости ослабьте винты и выровняйте дисплей перед окончательной затяжкой.

Шаг 17

Возьмитесь за крышку сцепления, как показано, и сдвиньте её в сторону правой части дисплея.

Она должна сдвинуться примерно на 1/4" и остановиться. Не нажимайте сильнее этого предела.

Шаг 18

Подняв левый край крышки сцепления, слегка покачайте её взад-вперёд по длинной оси, одновременно тянув её от дисплея.

Снимите крышку сцепления с дисплея, следя за кабелями, которые могут зацепиться.

Шаг 19

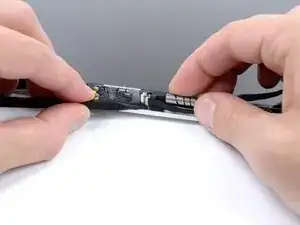

Используйте кончик лопатки, чтобы отсоединить два антенных разъёма от платы AirPort.

Шаг 20

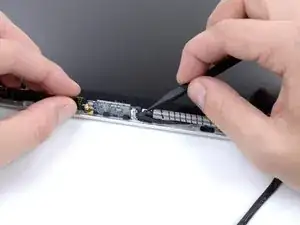

Удалите один винт Phillips #00 длиной 2.7 мм, закрепляющий кронштейн платы AirPort в корпусе дисплея.

Шаг 21

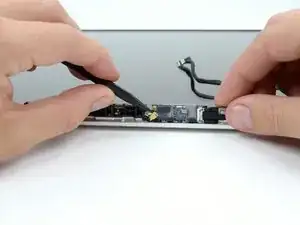

Сдвиньте кронштейн платы AirPort вниз по корпусу дисплея кончиком лопатки, чтобы он не блокировал кабель платы AirPort.

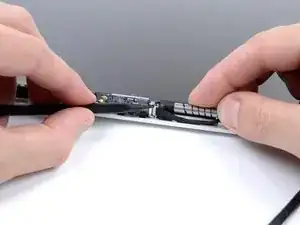

Используйте кончик лопатки, чтобы отсоединить кабель платы AirPort, покачивая его взад-вперёд до освобождения.

Кабель подключения платы AirPort может быть вставлен в обе стороны. Две стороны разъёма выглядят слегка по-разному. Однако, вставка его вверх дном приведёт к короткому замыканию при включении питания и повредит плату логики и/или плату AirPort, поэтому внимательно следите за правильной ориентацией.

Шаг 22

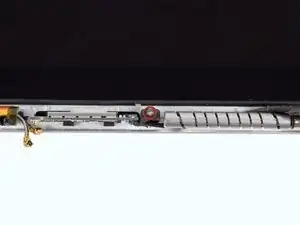

После отсоединения кабеля поднимите и снимите пластиковый кронштейн с корпуса дисплея.

Шаг 23

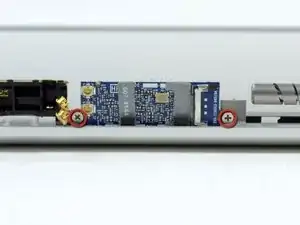

Удалите два винта Phillips #00 длиной 3.1 мм, закрепляющие плату AirPort в корпусе дисплея.

Шаг 24

Поднимите и снимите плату AirPort с корпуса дисплея.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
