Замена корпуса Mac Studio 2023

Полностью выключите ваш Mac Studio.

Отключите все кабели от устройства.

Переверните Mac Studio и положите его так, чтобы снизу была верхняя сторона, а слот для SD‑карт и два передних порта USB‑C были обращены к вам.

Клейкие полоски закрепляют демпфер крепления нижней крышки.

Нагрейте iOpener и оставьте его над одним из винтов нижней крышки на две минуты, чтобы размягчить клей возле винта — сюда вы вставите лопаточку на следующем шаге.

Вы также можете использовать фен или тепловую пушку, но будьте осторожны — чрезмерное тепло деформирует демпфер.

Вставьте острый конец лопаточки под внутренний край демпфера, рядом с винтом, который вы прогревали на предыдущем шаге.

Это может потребовать усилия. Если возникают затруднения, подогрейте сильнее и попробуйте снова.

Используйте лопаточку, чтобы приподнять демпфер и разъединить клей.

Вставьте плоский конец лопаточки под демпфер.

Пройдите лопаточкой под всей площадкой демпфера, чтобы отделить оставшийся клей.

Снимите демпфер крепления нижней крышки.

При сборке:

Если клейкие полоски всё ещё липкие, их можно использовать повторно.

Если вы устанавливаете новый клей:

Используйте плоский конец лопаточки и пальцы, чтобы соскрести и удалить старые клейкие полоски.

Протрите остатки клея изопропиловым спиртом и микрофибровой тканью.

Если у вас нет заменяющего клея, можно использовать полоски тонкой двусторонней ленты шириной 2–3 мм.

Нанесите новые клейкие полоски на нижнюю крышку и удалите защитные плёнки.

Плотно прижмите демпфер крепления нижней крышки в его гнездо для закрепления.

Хотя в Mac Studio используются винты Torx Plus, стандартные биты Torx подойдут. Обеспечьте постоянное, направленное вниз усилие, чтобы избежать срыва шляпки.

Используйте отвёртку T10 Torx, чтобы выкрутить четыре винта длиной 8 мм, закрепляющие нижнюю крышку.

В течение ремонта отслеживайте каждый винт и следите, чтобы он возвращался на своё место.

Вставьте острие лопаточки в одно из вентиляционных отверстий нижней крышки и приподнимите крышку, пока не сможете схватить её пальцами.

Снимите нижнюю крышку.

Для ориентирования нижней крышки совместите вырез под замок Kensington в верхнем левом углу с соответствующим вырезом на внутренней рамке.

Используйте отвёртку T10 Torx, чтобы выкрутить шесть винтов, фиксирующих блок питания:

Четыре винта длиной 6 мм

Два винта длиной 7 мм с шайбами

Возможно, потребуется снять наклейку, чтобы получить доступ к этим винтам. Сохраните её для повторной сборки.

Переверните Mac Studio так, чтобы задние порты были обращены к вам.

Крепко пластиковая защёлка фиксирует кабель порта питания.

Удерживая блок питания одной рукой, приподнимите край в области порта питания.

Другой рукой сожмите головку разъёма кабеля порта питания, чтобы отщелкнуть её, и потяните строго вниз, чтобы отключить кабель.

Берите блок питания только за его края. Различные элементы питания и конденсаторы остаются открытыми.

Осторожно наклоните блок питания от порта питания так, чтобы он образовал угол 90 градусов.

Следите, чтобы не перегрузить кабель, который всё ещё подключён к блоку питания.

Держите блок питания приподнятым для следующего шага.

Деликатная пластиковая защёлка фиксирует сигнальный кабель блока питания.

Другой рукой сожмите головку разъёма блока питания, чтобы отщелкнуть её, и потяните прямо от разъёма, чтобы отключить кабель.

Снимите блок питания.

Переверните Mac Studio так, чтобы считыватель SD‑карт и два передних порта USB‑C были обращены к вам.

Используйте отвертку Torx T6, чтобы выкрутить восемь винтов, крепящих внутреннюю рамку:

Семь винтов длиной 5 мм

Один винт длиной 4 мм

Медленно поднимите внутреннюю рамку строго вверх и снимите её, следя за тем, чтобы никакие кабели не зацепились.

При обратной сборке убедитесь, что сигнальный кабель блока питания и кабель порта сетевого шнура не зажаты под рамкой при её опускании на место.

Используйте отвертку Torx T3, чтобы выкрутить два винта длиной 2 мм, крепящие крышку кабеля антенны.

Снимите крышку пинцетом или пальцами.

Просуньте одну лапку изогнутого пинцета под металлическую шейку коаксиального разъёма антенны 2 и поднимите строго вверх, чтобы отключить его.

Чтобы подключить кабель обратно, удерживайте разъём над его гнездом и нажмите вниз плоским концом лопатки — разъём должен защёлкнуться. Если возникают трудности, не пытайтесь силой нажать разъём на гнездо. Переставьте разъём и попробуйте снова.

Используйте отвертку Torx T5, чтобы выкрутить два винта длиной 3,5 мм, крепящие антенну 2.

Снимите антенну 2.

Просуньте одну лапку изогнутого пинцета под металлическую шейку коаксиального разъёма антенны 3 (рядом с разъёмом антенны 2) и поднимите строго вверх, чтобы отключить его.

Чтобы подключить кабель обратно, удерживайте разъём над его гнездом и нажмите вниз плоским концом лопатки — разъём должен защёлкнуться. Если возникают трудности, не пытайтесь силой нажать разъём на гнездо. Переставьте разъём и попробуйте снова.

Используйте острый конец лопатки, чтобы поджать кабель антенны 3 и отщёлкнуть его.

При обратной сборке используйте плоский конец лопатки, чтобы вдавить металлические гильзы кабеля в их фиксаторы.

Используйте отвертку Torx T5, чтобы выкрутить два винта длиной 3,5 мм, крепящие антенну 3.

Снимите антенну 3.

Используйте отвертку Torx T3, чтобы выкрутить два винта длиной 2 мм, крепящие крышку кабеля платы Ethernet.

Снимите крышку пинцетом или пальцами.

Будьте очень осторожны, чтобы не содрать и не повредить поверхностно монтируемые компоненты на этом шаге.

Используйте лопатку, чтобы поддеть и отключить пресс-разъём кабеля платы Ethernet от логической платы.

Для повторного подключения пресс-разъёмов аккуратно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте в середине. При неправильной посадке контакты могут согнуться и привести к необратимому повреждению.

Осторожно поставьте Mac Studio вертикально так, чтобы слот для SD‑карт и два передних порта USB‑C были направлены вверх.

Используйте отвертку Torx T4, чтобы выкрутить два винта длиной 11 мм, крепящие правую сторону платы Ethernet и её крышку.

Эти винты могут быть труднодоступны. Если вы не можете правильно вставить отвертку, используйте гибкое удлинение, чтобы не срывать шлиц винтов и не повредить логическую плату.

Снимите крышку пинцетом или пальцами.

Просуньте острый конец лопатки под нижний правый угол пресс‑разъёма платы Ethernet и поднимите вверх, чтобы отключить его.

Не подготавливайте поддевание против поверхностно монтируемых компонентов.

Снимите кабель.

Эти винты могут быть труднодоступны. Если вы не можете правильно вставить отвертку, используйте гибкое удлинение, чтобы не срывать шлиц винтов и не повредить логическую плату.

Используйте отвертку Torx T6, чтобы выкрутить два винта длиной 20 мм (с шайбами), крепящие плату Ethernet.

Будьте внимательны, чтобы не потерять шайбы, так как они легко могут соскочить.

Поднимите плату Ethernet из её посадочного места и извлеките её.

Переориентируйте Mac Studio так, чтобы считыватель карт SD и два передних порта USB‑C были обращены к Вам.

Используйте отвертку T5 Torx, чтобы вынуть два винта длиной 12 мм, закрепляющие динамик.

Поднимите внутренний край динамика и установите его в вертикальное положение, чтобы получить доступ к его разъёму на плате логики.

При сборке совместите отверстия для винтов на дне динамика с выступами на плате логики.

Вставьте острый конец лопатки под пластиковую головку разъёма динамика и аккуратно поднимите её строго вверх, вынимая из гнезда.

Не тяните за сами провода — Вы можете их повредить.

Чтобы подсоединить кабель, расположите головку разъёма над гнездом и нажмите плоским концом лопатки — разъём должен защёлкнуться на месте.

Снимите динамик.

Используйте отвертку T3 Torx, чтобы вынуть два винта длиной 2 мм, крепящие крышку кабеля платы ввода/вывода.

Используйте отвертку T8 Torx, чтобы вынуть стойку-винт сразу справа от крышки.

Используйте пинцет или пальцы, чтобы снять крышку кабеля платы ввода/вывода.

Будьте очень осторожны, чтобы не содрать и не повредить элементы поверхностного монтажа на этом этапе.

Используйте лопатку, чтобы отжать и отключить оба пресс‑разъёма платы ввода/вывода.

Чтобы снова подключить пресс‑разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте в середине. При смещении разъёма контакты могут погнуться и получить необратимое повреждение.

Используйте острый конец лопатки или чистый ноготь, чтобы откинуть запирающую пластину с петлёй на ZIF‑разъёме кабеля кнопки питания, расположенном на внешнем краю платы ввода/вывода.

Пинцетом аккуратно вытяните кабель прямо из гнезда.

Аккуратно установите Mac Studio в вертикальное положение так, чтобы считыватель карт SD и два передних порта USB‑C были направлены вверх.

К этим винтам может быть трудно добраться. Если Вы не можете правильно вставить отвертку, используйте гибкое удлинение, чтобы избежать срыва шлица винтов или повреждения платы логики.

Используйте отвертку T4 Torx, чтобы вынуть два винта длиной 15.5 мм, крепящие внешний край платы ввода/вывода.

Используйте отвертку T6 Torx, чтобы вынуть два винта длиной 20 мм, крепящие внутренний край платы ввода/вывода.

При сборке:

Частично заверните четыре винта, фиксирующие плату.

Положите Mac Studio и вставьте кабель в один из портов, чтобы убедиться в правильной посадке и выравнивании, при необходимости отрегулировав порт — кабель должен легко вставляться и выниматься.

С подключённым кабелем и платой на месте полностью затяните все четыре винта.

Отключите все кабели перед продолжением работ.

Поднимите плату ввода/вывода строго вверх и выньте её из посадочного гнезда, чтобы снять.

При сборке опустите плату в гнездо, удостоверившись, что пресс‑разъёмы не зажаты под платой логики.

Поднимите разъём кабеля питания из посадочного гнезда и снимите его.

Поверните Mac Studio так, чтобы задние порты были обращены к Вам.

Используйте отвертку T5 Torx, чтобы полностью ослабить винт длиной 12.3 мм, крепящий кронштейн USB‑C.

Винт может быть трудно доступен. Если Вы не можете правильно вставить отвертку, используйте гибкое удлинение, чтобы избежать срыва шлица винта или повреждения платы логики.

Снимите кронштейн USB‑C.

Используйте отвертку T3 Torx, чтобы вынуть два винта длиной 2 мм, крепящие крышку кабеля порта USB‑C.

Используйте пинцет или пальцы, чтобы снять крышку.

Будьте очень осторожны, чтобы не соскрести и не повредить поверхностно‑монтажные компоненты на этом этапе.

Используйте наконечник лопатки, чтобы приподнять и отсоединить защёлкивающийся разъём порта USB‑C от логической платы.

Чтобы снова подключить защёлкивающиеся разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте в середине. Если разъём будет смещён, контакты могут согнуться и получить необратимое повреждение.

Аккуратно поставьте Mac Studio вертикально так, чтобы задние порты были вверху.

Используйте отвертку Torx T5, чтобы вывернуть два винта длиной 5 мм, крепящие порты USB‑C.

К этим винтам может быть трудно подобраться. Если вы не можете правильно вставить отвертку, используйте гибкое удлинение, чтобы избежать срыва шлицов винтов или повреждения логической платы.

При сборке:

Частично затяните два винта, фиксирующие верхнюю часть портов.

Установите скобу USB‑C на место и частично затяните винт, который её фиксирует.

Положите Mac Studio и подключите кабель к каждому порту, чтобы убедиться в правильной посадке и выравнивании, при необходимости отрегулируйте порты — кабели должны легко вставляться и выниматься.

Когда оба кабеля подключены и порты заняли нужное положение, полностью затяните все три винта.

Отключите все кабели перед дальнейшей сборкой.

Поднимите порты пальцами из их гнёзд и извлеките их.

Не пытайтесь снять отдельный порт. Их соединяет гибкий кабель, который легко повредить.

При сборке установите порты в их гнёзда, убедившись, что защёлкивающийся разъём остаётся над логической платой.

Поверните Mac Studio так, чтобы картридер SD и два передних порта USB‑C были обращены к вам.

Используйте отвертку Torx T3, чтобы вывернуть два винта длиной 2 мм, крепящие крышку кабеля заднего порта Thunderbolt 4.

Снимите крышку пинцетом или пальцами.

Будьте очень осторожны, чтобы не соскрести и не повредить поверхностно‑монтажные компоненты на этом этапе.

Используйте лопатку, чтобы приподнять и отсоединить оба кабеля Thunderbolt 4 — их защёлкивающиеся разъёмы от логической платы.

Чтобы снова подключить защёлкивающиеся разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте в середине. Если разъём будет смещён, контакты могут согнуться и получить необратимое повреждение.

Аккуратно поставьте Mac Studio вертикально так, чтобы картридер SD и передние два порта USB‑C были вверху.

К этим винтам может быть трудно подобраться. Если вы не можете правильно вставить отвертку, используйте гибкое удлинение, чтобы избежать срыва шлицов винтов или повреждения логической платы.

Используйте отвертку Torx T5, чтобы вывернуть шесть винтов длиной 5 мм, крепящих три порта.

Используйте отвертку Torx T7, чтобы вывернуть два винта‑стоящки длиной 8 мм, крепящие оставшийся порт.

Чтобы выровнять и установить комплект портов при сборке:

Частично затяните все четыре винта на комплекте портов.

Положите Mac Studio и подключите кабель к каждому порту, чтобы убедиться в правильной посадке и выравнивании, при необходимости отрегулируйте порт — кабель должен легко вставляться и выниматься.

Когда оба кабеля подключены и порт занял нужное положение, полностью затяните винты.

Отключите все кабели перед продолжением сборки.

Гибкие кабели соединяют две внутренние и две внешние пары портов. Не пытайтесь снимать отдельные порты — вы легко можете повредить соединяющие их кабели.

Поднимите двумя пальцами одну из пар — внутреннюю или внешнюю — и извлеките её из гнёзд.

Повторите процесс для удаления второй пары портов.

При сборке установите порты в их гнёзда, убедившись, что защёлкивающиеся разъёмы остаются над логической платой.

Поверните Mac Studio так, чтобы разъём сетевого кабеля был обращён к вам.

Используйте отвертку Torx T3, чтобы вывернуть четыре винта длиной 2 мм, крепящие крышки кабелей считывателя SDXC.

Снимите две крышки кабелей пинцетом или пальцами.

Будьте крайне осторожны, чтобы не счистить и не повредить поверхностно-монтируемые компоненты на этом этапе.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить кабель считывателя карт пресс‑коннектора от платы.

Используйте острие лопатки, чтобы отсоединить другой пресс‑коннектор кабеля от самого считывателя.

Удалите кабель.

Чтобы подключить пресс‑коннекторы обратно, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте в середине. Если коннектор будет смещён, контакты могут согнуться и получить необратимое повреждение.

Используйте острие лопатки или чистый ноготь, чтобы откинуть запирающую крышку ZIF‑разъёма кабеля индикатора состояния, расположенного с правой стороны считывателя карт.

Используйте пинцет, чтобы аккуратно вытащить кабель прямо из гнезда.

Кабель закреплён очень слабым клеевым слоем к стороне считывателя карт.

Используйте пинцет, чтобы аккуратно оттянуть кабель от считывателя и разъединить клей.

Осторожно поставьте Mac Studio так, чтобы задние порты были направлены вверх.

Используйте отвёртку Torx T5, чтобы вынуть два винта длиной 6 мм, которыми крепится считыватель карт.

К этим винтам может быть трудно добраться. Если вы не можете правильно вставить отвёртку, используйте гибкое удлинение, чтобы избежать срыва шлицов винтов или повреждения платы.

Снимите считыватель карт.

Поверните Mac Studio так, чтобы разъём сетевого шнура был обращён к вам.

Используйте отвёртку Torx T5, чтобы вынуть два винта длиной 3.5 мм, которые закрепляют антенну 1.

Будьте крайне осторожны, чтобы не счистить и не повредить поверхностно-монтируемые компоненты на этом этапе.

Осторожно уложите антенну 1 слева от радиатора, следя за тем, чтобы не натянуть её кабель.

Закрепите антенну 1 на плате полоской малярной ленты.

Приклейте ленту к винтам радиатора, а не прямо на плату.

Используйте отвёртку Torx T20, чтобы вынуть четыре винта длиной 12 мм, которые закрепляют сборку платы.

Перед попыткой извлечь сборку платы обратите внимание на следующее:

Сборка сидит в корпусе очень плотно. Не торопитесь и не пытайтесь вытащить её силой.

Держитесь за сборку только за участки платы, на которых нет компонентов. В противном случае вы можете повредить плату.

Надёжно зафиксируйте корпус одной рукой.

Свободной рукой осторожно приподнимите край сборки платы с модулями SSD до тех пор, пока не сможете ухватиться за вентиляторы. При необходимости сдвиньте сборку в направлении выреза для сетевого шнура, чтобы помочь приподнять её выше.

Взяв плату и вентиляторы вместе, извлеките сборку из корпуса.

Следите, чтобы не повредить компоненты на краю сборки при её извлечении.

При обратной сборке опускайте сборку платы в корпус под углом вниз так, чтобы сторона с резиновым уплотнителем была обращена к вырезу для сетевого шнура.

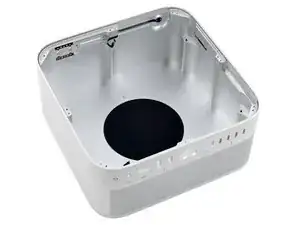

У вас остаётся только корпус.

Проверьте заменяемый корпус на наличие кнопки питания. Если её нет, снимите кнопку и перенесите её в новый корпус.

При обратной сборке вам нужно будет перенести все снятые компоненты в новый корпус.
