Замена кнопки питания Mac Studio 2023
Используйте это руководство, чтобы заменить сломанную кнопку питания в вашем Mac Studio (2023).
Если кнопка питания не щелкает должным образом или совсем не работает, возможно, пришло время заменить кнопку.
Перед началом ремонта ознакомьтесь со статьёй по устранению неполадок Apple и попробуйте решения, которые не требуют разборки устройства.
Неисправный блок питания также может быть причиной того, что устройство не включается. В этом случае вам потребуется заменить его.
Шаг 1


Полностью выключите ваш Mac Studio.
Отключите все кабели от устройства.
Шаг 2

Переверните Mac Studio и положите его так, чтобы снизу была видна нижняя крышка, а слот для SD‑карты и два передних порта USB‑C были обращены к вам.
Шаг 3


Клейкие ленты фиксируют подушечку винта нижней крышки.
Разогрейте iOpener и положите его на один из винтов нижней крышки на две минуты, чтобы размягчить клей вокруг винта — именно здесь вы вставите лопатку на следующем шаге.
Вы также можете использовать фен или тепловую пушку, но будьте осторожны — сильный нагрев деформирует подушечку.
Шаг 4


Вставьте острый конец лопатки под внутренний край подушечки, рядом с винтом, который вы нагрели на предыдущем шаге.
Это может потребовать силы. Если возникают трудности, нагрейте сильнее и попробуйте снова.
Используйте лопатку, чтобы приподнять подушечку и отделить клей.
Шаг 5


Вставьте плоский конец лопатки под подушечку.
Проведите лопаткой под всей подушечкой, чтобы отделить оставшийся клей.
Шаг 6

Снимите подушечку винта нижней крышки.
Шаг 7


При сборке:
Если клейкие ленты всё ещё липкие, вы можете использовать их повторно.
Если вы устанавливаете новый клей:
Используйте плоский конец лопатки и пальцы, чтобы снять старые клейкие полоски.
Удалите остатки старого клея изопропиловым спиртом и микрофибровой салфеткой.
Если у вас нет заменяющего клея, можно использовать полоски тонкой двусторонней ленты шириной 2–3 мм.
Нанесите новые клейкие полоски на нижнюю крышку и удалите их защитные слои.
Плотно прижмите подушечку винта нижней крышки в её гнездо, чтобы зафиксировать её.
Шаг 8

Хотя в Mac Studio используются винты Torx Plus, подходят и стандартные биты Torx. Прикладывайте постоянное направленное вниз усилие, чтобы не сорвать шлиц.
Используйте отвертку T10 Torx, чтобы выкрутить четыре винта длиной 8 мм, фиксирующие нижнюю крышку.
В ходе ремонта следите за каждым винтом и возвращайте его на то же место при сборке.
Шаг 9


Вставьте острый конец лопатки в одно из вентиляционных отверстий нижней крышки и приподнимите крышку, пока не сможете схватить её пальцами.
Снимите нижнюю крышку.
Чтобы правильно ориентировать нижнюю крышку, совместите вырез для замка Kensington в верхнем левом углу с соответствующим вырезом во внутренней рамке.
Шаг 10

Используйте отвертку T10 Torx, чтобы выкрутить шесть винтов, удерживающих блок питания:
Четыре винта длиной 6 мм
Два винта длиной 7 мм с шайбами
Возможно, потребуется снять наклейку, чтобы получить доступ к этим винтам. Если так, сохраните её для сборки.
Шаг 11

Поверните Mac Studio так, чтобы задние порты были обращены к вам.
Шаг 12


Плотный пластиковый зажим фиксирует кабель разъёма сетевого кабеля.
Плотно удерживайте блок питания одной рукой и приподнимите край у разъёма сетевого кабеля.
Свободной рукой сожмите головку разъёма порта сетевого кабеля, чтобы отщелкнуть её, и потяните прямо вниз, чтобы отсоединить кабель.
Шаг 13

Берите блок питания только за его кромки. Различные компоненты питания и конденсаторы остаются открытыми.
Осторожно наклоните блок питания от разъёма сетевого кабеля так, чтобы он занял положение под углом 90 градусов.
Следите, чтобы не натянуть кабель, который всё ещё подключён к блоку питания.
Удерживайте блок питания в приподнятом положении для следующего шага.
Шаг 14


Хрупкий пластиковый зажим фиксирует сигнальный кабель блока питания.
Свободной рукой сожмите головку разъёма блока питания, чтобы отщелкнуть её, и потяните прямо от разъёма, чтобы отключить кабель.
Шаг 15

Снимите блок питания.
Шаг 16

Поверните Mac Studio так, чтобы считыватель SD-карт и два передних порта USB‑C были направлены к вам.
Шаг 17

Используйте отвертку T6 Torx, чтобы выкрутить восемь винтов, закрепляющих внутреннюю рамку:
Семь винтов длиной 5 мм
Один винт длиной 4 мм
Шаг 18

Медленно поднимите внутреннюю рамку вертикально вверх и снимите её, следя, чтобы провода не защемились.
При сборке убедитесь, что кабель сигнала блока питания и кабель порта шнура питания не зажаты под рамкой при её опускании на место.
Шаг 19


Используйте отвертку T5 Torx, чтобы выкрутить два винта длиной 12 мм, закрепляющих динамик.
Шаг 20


Поднимите внутренний край динамика и поставьте его в вертикальное положение, чтобы получить доступ к его разъёму на плате.
При обратной сборке совместите отверстия для винтов на дне динамика с их направляющими на плате.
Шаг 21

Вставьте острие лопатки под пластиковую головку разъёма динамика и осторожно поднимите её строго вверх, чтобы извлечь из гнезда.
Не тяните за сами провода — вы можете их повредить.
Для подключения кабеля расположите головку разъёма над гнездом и прижмите плоской частью лопатки — разъём должен защёлкнуться.
Шаг 22

Снимите динамик.
Шаг 23

Используйте отвертку T3 Torx, чтобы выкрутить два винта длиной 2 мм, удерживающие крышку кабеля платы ввода/вывода.
Используйте отвертку T8 Torx, чтобы выкрутить стоечный винт сразу справа от крышки.
Шаг 24

Снимите крышку кабеля платы ввода/вывода пинцетом или пальцами.
Шаг 25


Будьте очень осторожны, чтобы не соскоблить и не повредить поверхностно-монтируемые компоненты на этом шаге.
Используйте лопатку, чтобы поддеть и отключить оба пресс-разъёма платы ввода/вывода press connectors.
Для повторного подключения пресс-разъёма аккуратно совместите и нажмите на одну сторону, пока не услышите щелчок, затем повторите для другой стороны. Не нажимайте посередине. Если разъём будет смещён, контакты могут погнуться и получить необратимое повреждение.
Шаг 26


Подденьте лопастью лопатки или чистым ногтем откидную фиксирующую планку ZIF-разъёма кабеля кнопки питания, расположенного по внешнему краю платы ввода/вывода.
Пинцетом аккуратно вытяните кабель строго из гнезда.
Шаг 27

Осторожно поставьте Mac Studio так, чтобы считыватель SD-карт и два передних порта USB‑C были направлены вверх.
Шаг 28


К этим винтам может быть трудно подобраться. Если вы не можете правильно вставить отвертку, используйте гибкое удлинение, чтобы избежать срыва винтов или повреждения платы.
Используйте отвертку T4 Torx, чтобы выкрутить два винта длиной 15.5 мм, закрепляющие внешний край платы ввода/вывода.
Используйте отвертку T6 Torx, чтобы выкрутить два винта длиной 20 мм, закрепляющие внутренний край платы ввода/вывода.
При обратной сборке:
Частично затяните четыре винта, фиксирующие плату.
Положите Mac Studio и подключите кабель к одному из портов, чтобы убедиться в правильной подгонке и выравнивании, при необходимости отрегулируйте порт — кабель должен легко входить и выходить.
С подключённым кабелем и платой на месте полностью затяните все четыре винта.
Отключите все кабели перед продолжением.
Шаг 29


Поднимите плату ввода/вывода строго вверх и выньте её из гнезда.
При обратной сборке опустите плату в гнездо, следя, чтобы пресс-разъёмы не зажались под платой.
Шаг 30

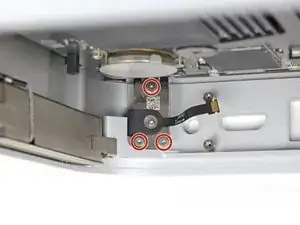

Используйте отвертку T3 Torx, чтобы выкрутить три винта длиной 7.6 мм, закрепляющие кнопку питания.
Из-за расположения плоской батарейки нижний винт трудно доступен. Если вы не можете правильно вставить отвертку, используйте гибкое удлинение или при необходимости снимите батарейку.
Шаг 31

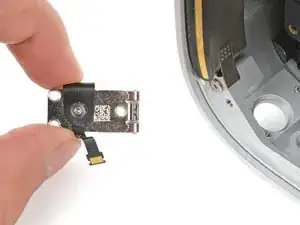

Снимите кнопку питания.
Заключение
Для повторной сборки устройства следуйте инструкциям в обратном порядке.
Отнесите электронные отходы на утилизацию к переработчику с сертификатом R2 или e-Stewards.
Ремонт пошёл не так? Попробуйте базовую диагностику или обратитесь за помощью в сообщество Answers.
