Замена антенны 2 в Mac Studio 2023

Переверните Mac Studio и положите его так, чтобы нижняя панель была наверху, а слот для SD‑карты и два передних порта USB‑C были обращены к вам.

Клейкие полоски фиксируют крышку винтовой панели.

Разогрейте iOpener и положите его на один из винтов нижней крышки на две минуты, чтобы размягчить клей возле винта — именно здесь вы вставите лопатку на следующем шаге.

Вы также можете использовать фен или тепловую пушку, но будьте осторожны — сильный нагрев деформирует панель.

Вставьте острый конец лопатки под внутренний край панели, рядом с винтом, который вы прогрели на предыдущем шаге.

Это может потребовать усилия. Если возникают сложности, примените дополнительный нагрев и попробуйте снова.

С помощью лопатки приподнимите панель и отделите клей.

Вставьте плоский конец лопатки под панель.

Проведите лопаткой под всей панелью, чтобы отделить оставшийся клей.

Снимите винтовую панель нижней крышки.

При сборке:

Если клейкие полоски ещё липкие, их можно использовать повторно.

Если вы устанавливаете новый клей:

С помощью плоского конца лопатки и пальцев соскребите и удалите старые клейкие полоски.

Используйте изопропиловый спирт и микрофибровую ткань, чтобы удалить остатки клея.

Если у вас нет запасного клея, можно использовать полоски тонкой двухсторонней клейкой ленты шириной 2–3 мм.

Нанесите новые клейкие полоски на нижнюю крышку и удалите их подложки.

Плотно прижмите винтовую панель нижней крышки к выемке, чтобы зафиксировать её.

Хотя в Mac Studio используются винты Torx Plus, стандартные биты Torx подойдут. Обеспечьте постоянное давление вниз, чтобы не сорвать шлиц.

Используйте отвертку T10 Torx, чтобы выкрутить четыре винта длиной 8 мм, фиксирующие нижнюю крышку.

На протяжении всего ремонта следите за каждым винтом и возвращайте его на то же место.

Вставьте острый конец лопатки в одно из вентиляционных отверстий нижней крышки и приподнимите крышку, пока не сможете схватить её пальцами.

Снимите нижнюю крышку.

Чтобы сориентировать нижнюю крышку, совместите вырез для замка Kensington в верхнем левом углу с соответствующим вырезом на внутренней раме.

Используйте отвертку T10 Torx, чтобы выкрутить шесть винтов, фиксирующих блок питания:

Четыре винта длиной 6 мм

Два винта длиной 7 мм с шайбами

Возможно, потребуется удалить наклейку, чтобы добраться до этих винтов. Если вы её снимете, сохраните для сборки.

Переверните Mac Studio так, чтобы задние порты были обращены к вам.

Плотный пластиковый зажим фиксирует кабель разъёма сетевого кабеля.

Крепко удерживая блок питания одной рукой, приподнимите кромку вблизи разъёма сетевого кабеля.

Другой рукой сожмите головку разъёма порта сетевого кабеля, чтобы отщёлкнуть его, и тяните прямо вниз, чтобы отключить кабель.

Держите блок питания только за его кромки. Различные элементы питания и конденсаторы остаются открытыми.

Осторожно наклоните блок питания от разъёма сетевого кабеля под углом 90 градусов.

Не натягивайте кабель, который всё ещё подключён к блоку питания.

Держите блок питания в приподнятом положении для следующего шага.

Деликатный пластиковый зажим фиксирует сигнальный кабель блока питания.

Другой рукой сожмите головку разъёма блока питания, чтобы отщёлкнуть его, и тяните прямо от разъёма, чтобы отключить кабель.

Снимите блок питания.

Поверните Mac Studio так, чтобы картридер SD-карт и два передних порта USB‑C были обращены к Вам.

Используйте отвертку Torx T6, чтобы выкрутить восемь винтов, крепящих внутреннюю раму:

Семь винтов длиной 5 мм

Один винт длиной 4 мм

Медленно поднимите внутреннюю раму вертикально вверх и извлеките её, следя за тем, чтобы никакие кабели не зацепились.

При сборке убедитесь, что сигнальный кабель блока питания и кабель порта сетевого шнура не оказались зажаты под рамой при её опускании на место.

Используйте отвертку Torx T3, чтобы выкрутить два винта длиной 2 мм, крепящих крышку кабеля антенны.

Снимите крышку пинцетом или пальцами.

Подведите одну ножку парных изогнутых пинцетов под металлическую шейку коаксиального разъёма антенны 2 и поднимите вертикально вверх, чтобы отключить его.

Для повторного подключения удерживайте разъём над его гнездом и прижмите плоским концом лопатки — разъём должен защёлкнуться. Если возникают трудности, не пытайтесь силой насадить разъём на гнездо. Переместите его и попробуйте снова.

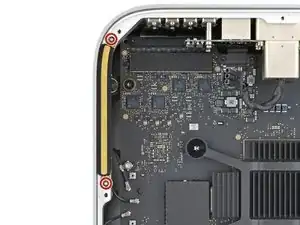

Используйте отвертку Torx T5, чтобы выкрутить два винта длиной 3.5 мм, крепящих антенну 2.

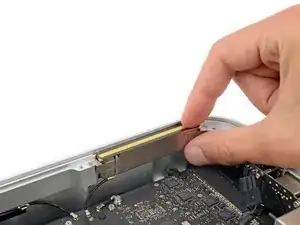

Снимите антенну 2.
