Замена батарейки типа «таблетка» в Mac Studio 2023

Полностью выключите Mac Studio.

Отключите все кабели от устройства.

Переверните Mac Studio и положите его так, чтобы снизу была верхняя часть, а слот для SD‑карт и два передних порта USB‑C были обращены к вам.

Крепёжную накладку нижней крышки закрепляют клеевые полоски.

Нагрейте iOpener и приложите его к одному из винтов на нижней крышке на две минуты, чтобы размягчить клей вблизи винта — именно сюда вы вставите лопаточку на следующем шаге.

Также можно использовать фен или термофен, но будьте осторожны: при сильном нагреве накладка деформируется.

Вставьте острый конец лопаточки под внутренний край накладки, рядом с винтом, который вы прогрели на предыдущем шаге.

Для этого может потребоваться усилие. Если возникают трудности, нагрейте сильнее и попробуйте снова.

С помощью лопаточки приподнимите накладку и отделите клей.

Вставьте плоский конец лопаточки под накладку.

Проведите лопаточкой под всей накладкой, чтобы отделить оставшийся клей.

Снимите накладку с винтом нижней крышки.

При сборке:

Если клеевые полоски ещё липкие, их можно использовать повторно.

Если вы устанавливаете новый клей:

Используйте плоский конец лопаточки и пальцы, чтобы соскрести и удалить старые клеевые полоски.

Очистите остатки клея изопропиловым спиртом и микрофибровой тканью.

Если у вас нет запасного клея, можно использовать полоски тонкого двустороннего скотча шириной 2–3 мм.

Нанесите новые клеевые полоски на нижнюю крышку и удалите защитные плёнки.

Плотно прижмите накладку с винтом нижней крышки в её углубление, чтобы закрепить её.

Хотя в Mac Studio используются винты Torx Plus, обычные биты Torx подходят. Прикладывайте постоянное направленное вниз усилие, чтобы избежать срыва шлица.

Отверткой T10 Torx отвинтите четыре винта длиной 8 мм, удерживающие нижнюю крышку.

В ходе ремонта следите за каждым винтом и возвращайте его на то же место при сборке.

Вставьте острый конец лопаточки в одно из вентиляционных отверстий нижней крышки и приподнимите крышку, пока не сможете захватить её пальцами.

Снимите нижнюю крышку.

Для ориентации нижней крышки совместите вырез под замок Kensington в верхнем левом углу с соответствующим вырезом на внутренней рамке.

Отверткой T10 Torx отвинтите шесть винтов, удерживающих блок питания:

Четыре винта длиной 6 мм

Два винта длиной 7 мм с шайбами

Возможно, придётся снять наклейку, чтобы добраться до этих винтов. Если вы её снимете, сохраните для сборки.

Переверните Mac Studio так, чтобы задние порты были обращены к вам.

Плотная пластиковая защёлка фиксирует кабель порта питания.

Плотно удерживая блок питания одной рукой, приподнимите край вблизи порта питания.

Другой рукой сожмите головку разъёма кабеля порта питания, чтобы отщёлкнуть его, и потяните прямо вниз, чтобы отсоединить кабель.

Держите блок питания только за его кромки. Различные элементы питания и конденсаторы находятся открытыми.

Осторожно отогните блок питания от порта питания под углом 90 градусов.

Не допускайте натяжения кабеля, который всё ещё подключён к блоку питания.

Держите блок питания поднятым для следующего шага.

Хрупкая пластиковая защёлка фиксирует кабель сигнала блока питания.

Свободной рукой сожмите головку разъёма блока питания, чтобы отщёлкнуть её, и тяните прямо от гнезда, чтобы отсоединить кабель.

Снимите блок питания.

Поверните Mac Studio так, чтобы считыватель SD‑карт и два передних порта USB‑C были обращены к вам.

Отверткой Torx T6 отвинтите восемь винтов, крепящих внутреннюю рамку:

Семь винтов длиной 5 мм

Один винт длиной 4 мм

Аккуратно поднимите внутреннюю рамку строго вверх и снимите её, следя за тем, чтобы кабели не зацепились.

При сборке убедитесь, что кабель сигнала блока питания и кабель разъёма сетевого шнура не застряли под рамкой при её опускании на место.

Отверткой Torx T5 отвинтите два винта длиной 12 мм, крепящие динамик.

Поднимите внутренний край динамика и поставьте его вертикально, чтобы получить доступ к его разъёму на плате.

При сборке совместите отверстия для винтов в основании динамика с направляющими на плате.

Вставьте острый конец лопатки под пластиковую головку разъёма динамика и осторожно поднимите её строго вверх из гнезда.

Не тяните за провода, это может их повредить.

Чтобы снова подключить кабель, совместите головку разъёма с гнездом и прижмите плоским концом лопатки — разъём должен защёлкнуться.

Снимите динамик.

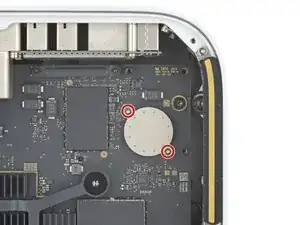

Отверткой Torx T5 отвинтите два винта длиной 4 мм, крепящие корпус кнопочной батарейки.

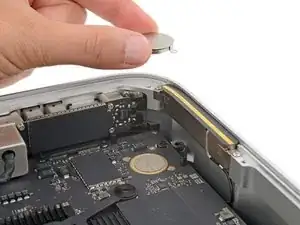

Извлеките кнопку батарейки.

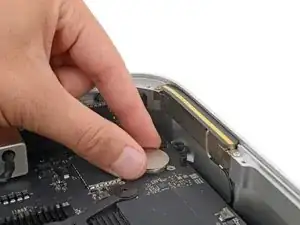

При сборке разместите батарейку на плате так, чтобы положительная (+) сторона корпуса была обращена вверх.

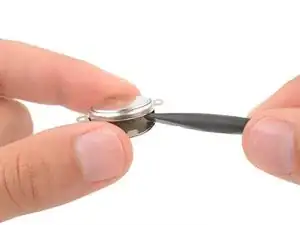

Вставьте плоский конец лопатки между кнопочной батарейкой и её корпусом.

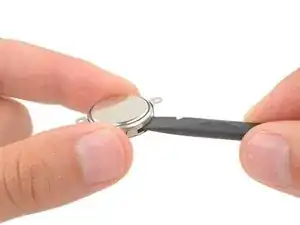

Поверните лопатку, чтобы отщёлкнуть батарейку.

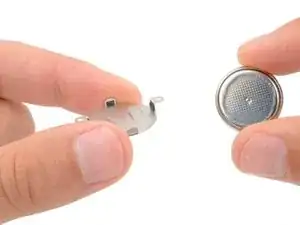

Удалите батарейку.

При сборке:

Заменяйте батарейку только на кнопку типа BR2032.

Вставляйте батарейку в корпус положительной (+) стороной вниз.
