iMac G4 15" 700 MHz EMC 1873 Замена оптического привода

Положите монитор компьютера экраном вниз на безопасную, не царапающую поверхность.

С помощью отвертки Phillips #00 отвинтите четыре винта 6,86 мм с металлической пластины.

Снимите металлическую пластину с нижней части iMac G4.

Четыре винта не полностью отделяются от металлической пластины.

Используйте лопатку, чтобы приподнять и отсоединить разъём антенны AirPort.

Этот шаг применим только к iMac, поставлявшимся с установленной картой AirPort.

Отпустите защёлки по обеим сторонам модуля, одновременно отводя каждую защёлку от памяти RAM.

Эти защёлки фиксируют модуль на месте — при отпускании модуль «выпрыгнет».

Извлеките модуль оперативной памяти из iMac.

Снимите четыре винта Torx #15 длиной 28,07 мм с нижнего корпуса.

Откройте основание, аккуратно потянув его прямо, не поворачивая крышку.

Открывайте медленно, чтобы убедиться, что никакие кабели не повреждены и не отсоединились.

Сожмите маленькую чёрную защёлку и осторожно покачивайте, чтобы снять цветной кабель питания.

Не тяните непосредственно за цветные провода.

Не снимайте чёрный заземляющий провод.

Возьмите за обе стороны синего разъёма и сильно потяните, чтобы снять его с материнской платы.

Не тяните непосредственно за плоский кабель.

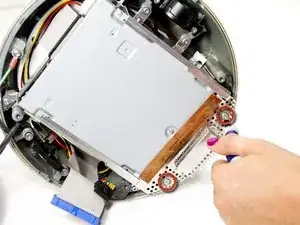

Используя отвертку Torx #9, снимите два винта 8,77 мм, удерживающих крышку привода в вашем iMac G4.

Снимите крышку привода с iMac.

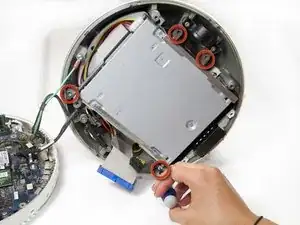

Используя отвертку Torx #10, удалите четыре винта 19,12 мм, крепящие оптический привод.

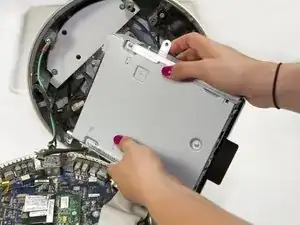

Возьмите связку жёсткого диска/оптического привода за боковые стороны и осторожно покачивайте, чтобы освободить её из креплений.

Убедитесь, что при извлечении над приводом не проходят провода, иначе вы можете случайно что‑то отсоединить.

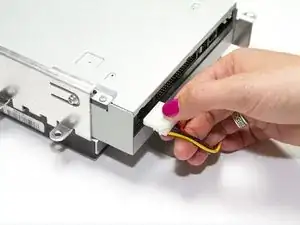

Отсоедините питание от оптического привода, сжав пластиковое основание разъёма и слегка покачивая его.

Не прилагайте чрезмерную силу и не тяните непосредственно за провода при отсоединении разъёма.

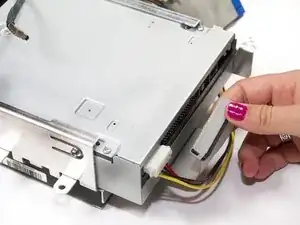

Отсоедините плоский кабель от оптического привода, удерживая пластиковое основание разъёма и слегка покачивая его.

Не тяните непосредственно за плоский кабель.

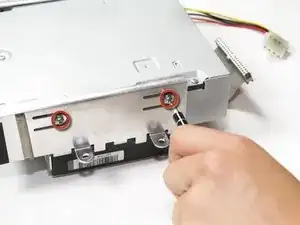

Снимите четыре винта Torx #10 длиной 6,75 мм, крепящие привод.

По два винта находятся с каждой стороны крепления привода.

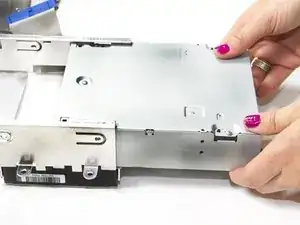

Выдвиньте оптический привод из металлической опоры, установленной на жёстком диске.
