Замена жёсткого диска iMac G4 15" 700 MHz EMC 1873

Положите монитор компьютера экраном вниз на безопасную, мягкую поверхность.

Используя отвертку Phillips #00, отвинтите четыре винта 6,86 мм с металлической пластины.

Снимите металлическую пластину с нижней части iMac G4.

Эти четыре винта не полностью отделяются от металлической пластины.

Освободите защёлки с каждой стороны модуля, одновременно отодвигая каждую защёлку от оперативной памяти.

Эти защёлки фиксируют модуль на месте; при их освобождении модуль «выпрыгнет» вверх.

Извлеките модуль оперативной памяти из iMac.

Используйте лопатку, чтобы приподнять и снять разъём антенны AirPort.

Этот шаг применим только к iMac, у которых была установлена карта AirPort.

Снимите четыре винта Torx #15 длиной 28,07 мм с нижнего корпуса.

Откройте основание, аккуратно потянув его прямо вверх — не поворачивайте крышку.

Открывайте медленно, чтобы не повредить и не отсоединить кабели.

Сожмите маленькую чёрную защёлку и осторожно покачайте, чтобы снять цветной силовой кабель.

Не тяните за цветные провода напрямую.

Не снимайте чёрный провод заземления.

Возьмите с обеих сторон синий разъём и крепко потяните, чтобы отсоединить его от материнской платы.

Не тяните непосредственно за плоский кабель.

Используя отвертку Torx #9, отвинтите два винта 8,77 мм, крепящие экран защитного кожуха диска в iMac G4.

Снимите кожух диска с iMac.

Используя отвертку Torx #10, отвинтите четыре винта 19,12 мм, крепящие оптический привод.

Возьмите связку жёсткого и оптического приводов за стороны и аккуратно покачайте, чтобы освободить её из креплений.

Убедитесь, что над связкой приводов нет проводов — при её извлечении это может случайно что‑то отсоединить.

Отсоедините питание от оптического привода, сжав пластиковое основание разъёма и осторожно покачивая его.

Не применяйте чрезмерную силу и не тяните провода напрямую при отсоединении разъёма от привода.

Отсоедините плоский кабель от оптического привода, взяв за пластиковое основание разъёма и осторожно покачивая его.

Не тяните непосредственно за плоский кабель.

Снимите четыре винта Torx #10 длиной 6,75 мм, крепящие монтаж привода.

По два винта находятся на каждой стороне монтажного кронштейна привода.

Выдвиньте оптический привод из металлической опоры, прикреплённой к жёсткому диску.

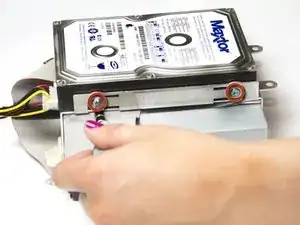

Используя отвертку Torx #10, отвинтите четыре винта 6,03 мм, крепящие жёсткий диск к сборке.

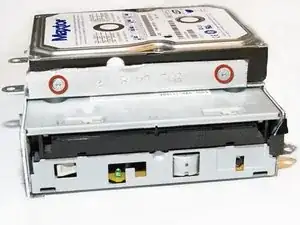

По два винта крепят диск с каждой стороны.

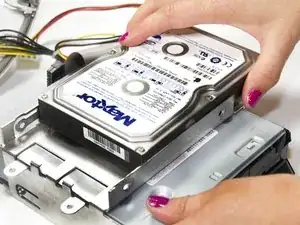

Выдвиньте жёсткий диск из сборки.

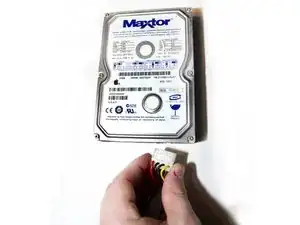

Отсоедините питание от жёсткого диска, сжав белый пластиковый разъём и аккуратно покачивая его.

Не тяните напрямую за цветные провода.
