Замена карты AirPort в MacBook Pro 13" Unibody середины 2010 года
Замените повреждённую карту AirPort, чтобы восстановить подключение по Wi‑Fi.
Шаг 1

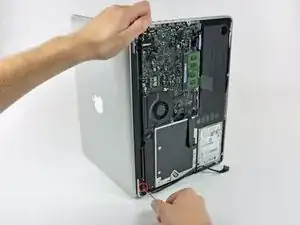

Удалите следующие 10 винтов, крепящих нижнюю крышку к MacBook Pro 13" Unibody:
Семь винтов Phillips длиной 3 мм.
Три винта Phillips длиной 13,5 мм.
Шаг 2

Слегка приподнимите нижнюю крышку и сдвиньте её в сторону задней части компьютера, чтобы освободить монтажные выступы.
Шаг 3

В целях предосторожности рекомендуем отключить разъём аккумулятора от платы логики, чтобы избежать электрического разряда.

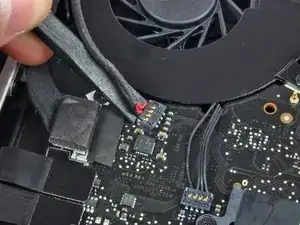

Используйте плоский конец лопатки, чтобы приподнять разъём аккумулятора из его гнезда на плате логики.
Шаг 4

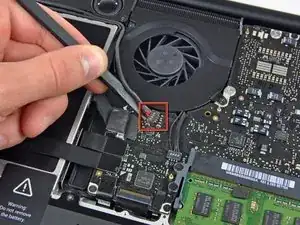

Используйте плоский конец лопатки, чтобы отжать разъём кабеля субвуфера/правого динамика от его гнезда на плате логики.
Будьте очень осторожны и подденьте под разъём, как показано, а не под самое гнездо. В противном случае вы можете случайно отделить гнездо от платы логики.
Шаг 5

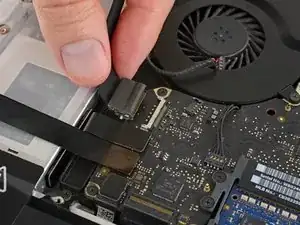

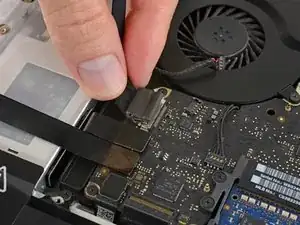

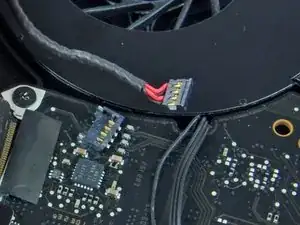

Отключите кабель камеры, сдвинув его горизонтально из гнезда.
Тяните кабель параллельно плоскости платы логики в направлении оптического привода. Нельзя тянуть вверх, иначе вы повредите разъём.
Если на плате логики остался небольшой пластиковый фиксатор, который мешает выдвижению кабеля камеры, аккуратно отодвиньте его от платы логики. При необходимости слегка нагрейте феном или тепловым пистолетом, чтобы размягчить клей. Нельзя пытаться силой отсоединить кабель, пока фиксатор на месте.
Если возникают трудности, используйте острый конец лопатки, чтобы надавить по обе стороны разъёма и «шагая» медленно вынуть его из гнезда.
Шаг 6

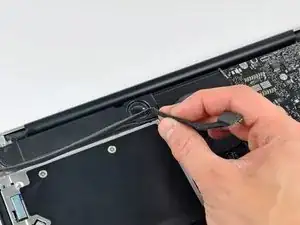

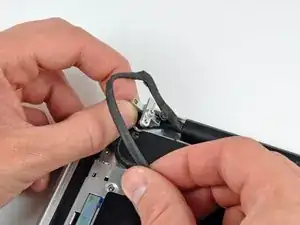

Выведите кабель передачи данных камеры из канавки в оптическом приводе.
Шаг 7

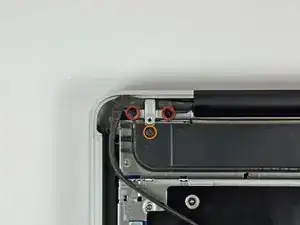

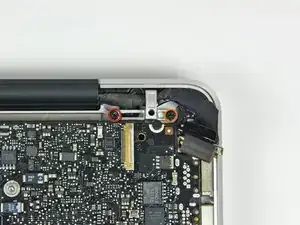

Удалите следующие винты, крепящие кабель передачи данных камеры и правый динамик к верхней части корпуса:
Два винта Phillips длиной 8 мм.
Один винт Phillips длиной 4 мм.
Один из винтов длиной 8 мм, вероятно, останется закреплённым в заземляющем петлевом контакте кабеля камеры.
Выдвиньте кронштейн кабеля камеры из‑под субвуфера и снимите его с компьютера.
Шаг 8

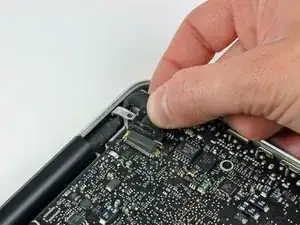

Возьмите пластиковую вытяжную петлю, закреплённую на фиксаторе кабеля данных дисплея, и поверните её в сторону разъёма питания (DC‑in).

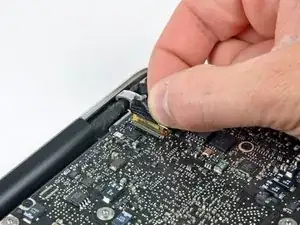

Тяните разъём кабеля дисплея прямо от гнезда.
Убедитесь, что тянете разъём прямо от гнезда, а не вверх.
Шаг 9

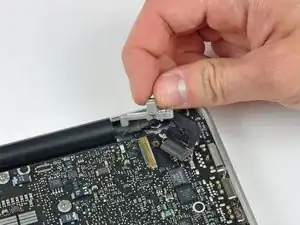

Удалите два винта, крепящие кронштейн кабеля данных дисплея к верхней части корпуса:
Один винт Phillips длиной 7 мм.
Один винт Phillips длиной 5 мм.
Поднимите кронштейн кабеля данных дисплея и извлеките его из верхней части корпуса.
Шаг 10

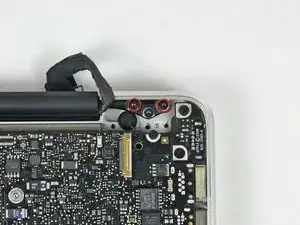

С помощью Torx‑отвёртки удалите по два внешних винта длиной 6,5 мм, крепящих каждый из двух кронштейнов дисплея к верхней части корпуса (всего 4 винта).
Модели середины 2009 года требуют Torx T6, а модели середины 2010 года — Torx T8.
Шаг 11

Откройте MacBook так, чтобы дисплей был перпендикулярен верхней части корпуса.
Поместите открытый MacBook на стол, как показано на фото.

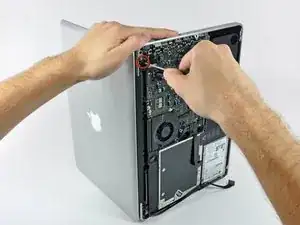

Удерживая дисплей и верхнюю часть корпуса левой рукой вместе, используйте Torx‑отвёртку, чтобы удалить оставшийся винт 6,5 мм из нижнего кронштейна дисплея.
Шаг 12

Обязательно удерживайте дисплей и верхнюю часть корпуса вместе левой рукой. В противном случае освобождённый дисплей/верхняя часть корпуса могут упасть, что приведёт к повреждению компонентов.
Удалите последний оставшийся винт Torx длиной 6 мм, крепящий дисплей к верхней части корпуса.
Шаг 13

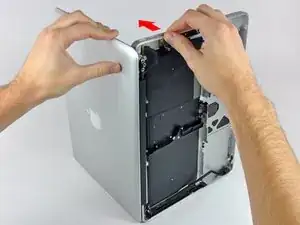

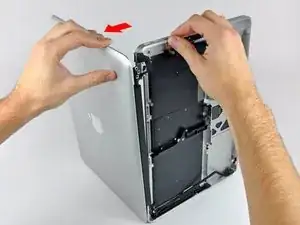

Возьмитесь правой рукой за верхнюю часть корпуса и слегка поверните её в сторону верхнего края дисплея, чтобы верхний кронштейн дисплея освободил край верхней части корпуса.
Немного поверните дисплей от верхней части корпуса.
Шаг 14

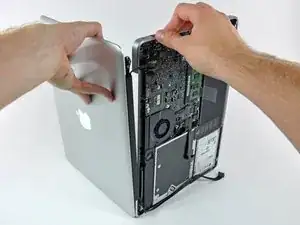

Поднимите дисплей вверх и отведите его от верхней части корпуса, следя за кронштейнами и кабелями, чтобы они не застряли.
Шаг 15

Возьмитесь за крышку сцепления, как показано, и сдвиньте её в сторону правого края дисплея.
Она должна сдвинуться примерно на 1/4" и остановиться. Не нажимайте с силой дальше.
Шаг 16

Осторожно покачивайте крышку сцепления взад‑вперёд вдоль её длинной оси, одновременно тянув её от дисплея.
Повторяйте это действие вдоль всей длины крышки сцепления, пока не сможете снять её с рамки, на которой она закреплена.
Шаг 17

Снимите крышку сцепления с дисплея.
Шаг 18

Используйте кончик лопатки, чтобы отжать оба разъёма антенны AirPort из их гнёзд на плате AirPort.
Будьте осторожны, чтобы не отломать гнёзда от платы AirPort.
Шаг 19

Удалите один винт с крестообразным шлицем (3 мм), удерживающий карту AirPort у дисплея, ближайшую к антенне AirPort.
Шаг 20

Удалите один винт с крестообразным шлицем (3,3 мм), удерживающий зажим кабеля камеры к дисплею.
Шаг 21

Ориентируйте дисплей, как показано, и потяните чёрный пластиковый зажим кабеля камеры в сторону правой части дисплея.
Снимите зажим кабеля камеры.
Шаг 22

Осторожно потяните разъём кабеля камеры вправо и выньте его из гнезда на карте AirPort.
При повторном подключении кабеля AirPort убедитесь, что U-образные вырезы на одной стороне конца кабеля не видны (не обращены к плате). Если кабель установлен неправильно, это приведёт к повреждению логической платы.
Шаг 23

Удалите оставшийся винт с крестообразным шлицем (3 мм), закрепляющий сторону карты AirPort, ближайшую к правому шарниру сцепления.
Шаг 24

Оттяните карту AirPort от её радиатора и извлеките её из дисплея.
Перед установкой новой карты AirPort убедитесь, что термоматериал на её поверхности цел и выровнен с небольшим радиатором на раме дисплея.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
