Замена карты PCIe/GPU в Mac Pro 2009-2012

Поднимите зажим боковой панели вверх до звукового щелчка.

Снимите боковую панель, потянув её на себя.

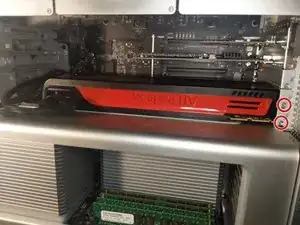

Винты имеют пружинное крепление и останутся прикреплёнными к крышке. Вы можете удалить их вручную, хотя для начала может понадобиться отвертка.

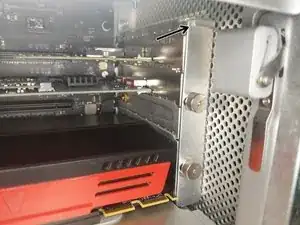

При обратной сборке обратите внимание на вырез в верхней части. Крышка должна войти в этот вырез.

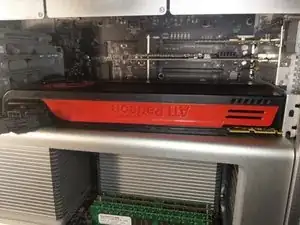

Если карта достаточно длинная, чтобы достать до слотов в корпусе вентилятора, или если карта зафиксирована в блокировочном зажиме рядом с портами PCI, вам нужно сдвинуть крышку корпуса вентилятора.

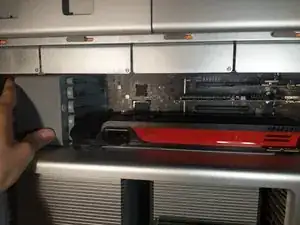

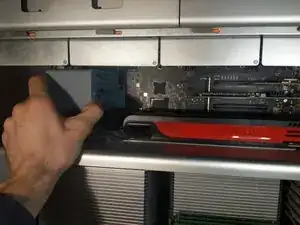

Нажмите кнопку разблокировки и сдвиньте корпус влево.

Это также передвигает блокировочный зажим.

Нажмите вниз на зажим, не сгибая порт, чтобы отключить кабели.

Если вы устанавливаете более требовательную к питанию карту, используйте 2x мини 6-пиновый кабель и т.д. (что бы у вас ни было на карте). Это необходимо, чтобы избежать перегрева силовых линий материнской платы.

На некоторых картах кабели могут потребовать удаления после выдвижения карты из-за недоступности зажима. В этом случае держите карту осторожно, не дергая за кабели.

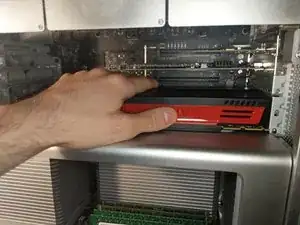

Вытяните карту прямо наружу.

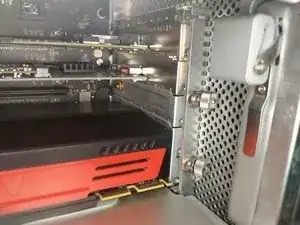

При повторной установке карты убедитесь, что крепление устанавливается на резьбу винтов.

Не качайте её! Если вы это сделаете, вы можете повредить карту или слот.
