Замена аудиоразъемов Mac Pro Late 2013

Переместите фиксатор в положение справа, в разблокированное положение.

Поднимите внешнюю крышку прямо вверх и снимите её с Mac Pro.

При подъёме крышки может помочь надавливание на середину вентилятора.

Снимите пять винтов Torx T10 длиной 5,1 мм, расположенных по внешнему периметру блока вентилятора.

Блок вентилятора соединён с остальной частью компьютера двумя кабелями со стороны платы ввода/вывода.

Поднимите блок вентилятора, откинув его от платы ввода/вывода.

Пока не пытайтесь полностью снять блок вентилятора, он всё ещё прикреплён двумя кабелями.

Поддерживая блок вентилятора одной рукой, ослабьте два удерживаемых винта T8 в скобе кабеля вентилятора.

Эти винты удерживаются в Mac Pro. Не пытайтесь полностью вынуть эти винты из корпуса Mac Pro.

Используйте пинцет, чтобы оттянуть скобу кабеля вентилятора от сборки вентилятора.

Используйте плоский конец лопатки, чтобы отсоединить ленточный кабель блока вентилятора от платы ввода/вывода.

Отсоедините антенный кабель блока вентилятора от платы ввода/вывода.

Снимите блок вентилятора с Mac Pro.

Переверните Mac Pro на 180 градусов.

Снимите пять винтов Torx T10 длиной 5,1 мм по внешнему периметру нижней крышки.

Осторожно приподнимите нижнюю крышку и снимите её с Mac Pro.

Используйте плоский конец лопатки и вращательное движение, чтобы аккуратно разъединить одну сторону разъёма данных графической карты.

Аккуратно разъедините и другую сторону.

Откиньте разъём вверх и уберите в сторону от графической карты.

Повторите эту процедуру для другой графической карты.

Снимите два винта Torx T8 длиной 6,0 мм, фиксирующие межсоединительную плату к радиатору.

Аккуратно поднимите межсоединительную плату прямо вверх из соединителя на логической плате.

Рекомендуется сначала приподнять одну сторону, затем другую.

Пока не пытайтесь полностью вынуть межсоединительную плату из Mac Pro, она всё ещё подключена к плате ввода/вывода.

Откиньте межсоединительную плату вверх и в сторону, обнажив кабель данных платы ввода/вывода.

Используйте тот же вращательный и разводящий приём плоским концом лопатки, чтобы разъединить одну сторону кабеля данных платы ввода/вывода.

Используйте плоский конец лопатки, чтобы разъединить другую сторону кабеля данных платы ввода/вывода.

Отогните кабель в сторону и снимите межсоединительную плату с Mac Pro.

Переверните Mac Pro обратно и аккуратно установите его на ровную поверхность.

Рекомендуется положить Mac Pro на угол радиатора и два стоечных винтовых столбика, которые крепят межсоединительную плату.

Снимите два винта Torx T5 длиной 3,6 мм с боков клетки блока питания (по одному с каждой стороны).

Снимите клетку блока питания с верхней части блока питания.

При снятии этой клетки вы открываете внутренние компоненты блока питания. Будьте очень осторожны, не прикасайтесь к компонентам или электронике блока питания.

Будьте осторожны, чтобы не уронить винты или инструменты внутрь блока питания — это может повредить его.

Удалите четыре винта T8 Torx длиной 5,5 мм, фиксирующие блок питания к корпусу Mac Pro.

Извлеките блок питания из Mac Pro.

Используйте плоский конец лопатки, чтобы отсоединить разъём постоянного тока (DC-Out) блока питания от его гнезда на плате ввода/вывода.

Используйте наконечник лопатки, чтобы отсоединить кабель передачи данных блока питания от его гнезда на плате ввода/вывода.

Для обоих кабелей убедитесь, что вы поддёвываете разъём строго вверх, а не гнездо.

Удалите четыре серебристых винта T10 Torx длиной 9,0 мм с боков блока питания.

Блок питания частично нависает над этими винтами, поэтому придётся использовать жёсткую отвертку под небольшим углом.

Осторожно сдвиньте блок питания, чтобы вывести кабель сетевого ввода из его пластикового зажима.

Не пытайтесь пока отделять блок питания от сборки платы ввода/вывода, так как он всё ещё соединён кабелем сетевого ввода.

Переверните блок питания, чтобы открыть доступ к кабелю сетевого ввода.

Сожмите разъём кабеля сетевого ввода и потяните его прямо из гнезда в блоке питания.

Удалите два серебристых винта T10 длиной 9 мм, крепящие плату ввода/вывода к её защитной панели.

Поднимите плату ввода/вывода от защитной панели со стороны, где расположен сетевой разъём.

Не пытайтесь полностью отделить плату ввода/вывода от защитной панели — между компонентами всё ещё подключены два кабеля.

Положите сборку на плоскую поверхность, чтобы получить доступ к разъёмам на плате ввода/вывода.

Используйте наконечник лопатки, чтобы откинуть фиксирующую планку на ZIF-разъёме ленточного кабеля защитной панели.

Отсоедините ленточный кабель защитной панели.

Сожмите и потяните разъём ленточного кабеля аудиоразъёмов из платы ввода/вывода.

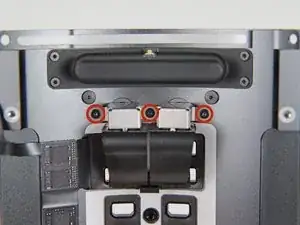

Удалите три винта T4 длиной 3,7 мм, фиксирующие аудиоразъёмы к панели ввода/вывода.

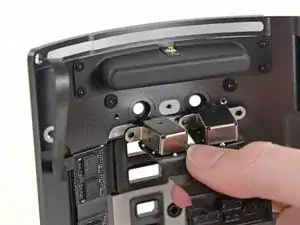

Осторожно потяните и извлеките аудиоразъёмы прямо из панели ввода/вывода.
