Замена процессора Mac Pro (конец 2013 г.)

Сдвиньте замок вправо в положение «разблокировано».

Поднимите внешний кожух строго вверх и снимите его с Mac Pro.

При подъёме кожуха может помочь надавливание на центр вентилятора.

Снимите пять винтов Torx T10 длиной 5,1 мм по периметру корпуса вентилятора.

Сборка вентилятора прикреплена к остальной части компьютера двумя кабелями со стороны платы ввода/вывода.

Откиньте сборку вентилятора от платы ввода/вывода.

Пока не пытайтесь полностью снять сборку вентилятора — она всё ещё подключена двумя кабелями.

Поддерживая сборку вентилятора одной рукой, ослабьте два захватываемых винта Torx T8 в скобе кабеля вентилятора.

Эти винты закреплены в Mac Pro. Не пытайтесь полностью вывернуть их из корпуса.

Используйте пинцет, чтобы оттянуть скобу кабеля вентилятора от сборки вентилятора.

Используйте плоский конец лопатки, чтобы отсоединить ленточный кабель сборки вентилятора от платы ввода/вывода.

Отсоедините антенный кабель сборки вентилятора от платы ввода/вывода.

Снимите сборку вентилятора с Mac Pro.

Переверните Mac Pro на 180 градусов.

Снимите пять винтов Torx T10 длиной 5,1 мм по периметру нижнего корпуса.

Осторожно поднимите нижний корпус и снимите его с Mac Pro.

Используйте плоский конец лопатки и скручивающее движение, чтобы аккуратно разъединить одну сторону разъёма передачи данных графической карты.

Осторожно разъедините и другую сторону.

Откиньте разъём вверх и уберите в сторону от графической карты.

Повторите эту процедуру для другой графической карты.

Снимите два винта Torx T8 длиной 6,0 мм, крепящие межсоединительную плату к радиатору.

Аккуратно поднимите межсоединительную плату прямо вверх из её слота на плате логики.

Рекомендуется сначала приподнять одну сторону, затем другую.

Пока не пытайтесь полностью вынуть межсоединительную плату из Mac Pro — она всё ещё соединена с платой ввода/вывода.

Откиньте межсоединительную плату, обнажив кабель данных платы ввода/вывода.

Используя тот же вращающийся и раздвигающий приём плоским концом лопатки, разъедините одну сторону кабеля данных платы ввода/вывода.

Используйте плоский конец лопатки, чтобы разъединить другую сторону кабеля данных платы ввода/вывода.

Отогните кабель в сторону и снимите межсоединительную плату с Mac Pro.

Переверните Mac Pro обратно и аккуратно установите его на ровную поверхность.

Рекомендуем опереть Mac Pro на угол радиатора и на два установочных столбика винтов, которые крепились к межсоединительной плате.

Снимите два винта Torx T5 длиной 3,6 мм с боков клетки блока питания (по одному с каждой стороны).

Снимите клетку блока питания с верхней части блока питания.

Снятие этой клетки обнажает внутренние компоненты блока питания. Будьте очень осторожны и не прикасайтесь к компонентам или схемам блока питания.

Будьте внимательны, чтобы не уронить винты или инструменты в блок питания — это может повредить блок питания.

Удалите четыре винта Torx T8 длиной 5,5 мм, крепящие блок питания к Mac Pro.

Снимите блок питания с Mac Pro.

Удалите два винта Torx T8 длиной 5,5 мм.

Удалите четыре винта Torx T10 длиной 12,8 мм с кронштейна радиатора процессора.

Удаляйте только внешние четыре из восьми винтов.

На этом этапе плата логики удерживается на радиаторе термопастой.

Возможно, потребуется осторожно поддеть лопаткой, чтобы отделить плату логики от радиатора.

Будьте очень осторожны, чтобы не согнуть и не сломать плату логики.

Снимите плату логики с радиатора.

Удалите внутренние четыре винта Torx T10 длиной 12,8 мм с кронштейна радиатора процессора.

Снимите кронштейн радиатора процессора.

Снимите второй кронштейн радиатора.

Поднимите и выньте плату логики с процессора и кронштейна.

При сборке убедитесь, что удалили старую и нанесли новую термопасту на процессор.

У нас есть руководство по термопасте, которое облегчает замену термопасты.

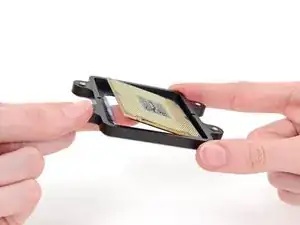

Снимите процессор с кронштейна.

Процессор остаётся.

При сборке убедитесь, что удалили старую и нанесли новую термопасту на процессор.

У нас есть руководство по термопасте, которое облегчает замену термопасты.
