Замена антенного массива AirPort в Mac Pro Late 2013
Используйте это руководство для замены антенного массива AirPort в вашем Mac Pro.
Шаг 1
Переместите фиксатор влево, в положение «отпирания».
Шаг 2
Поднимите наружный корпус строго вверх, чтобы снять его с Mac Pro.
При подъёме корпуса может помочь надавливание на центр вентилятора.
Шаг 3
Отверните пять винтов Torx T10 длиной 5,1 мм, расположенных по периметру узла вентилятора.
Шаг 4
Узел вентилятора соединён с остальной частью компьютера двумя кабелями со стороны платы портов ввода-вывода.
Откиньте узел от платы ввода-вывода.
Не пытайтесь пока снять узел вентилятора — он всё ещё закреплён двумя кабелями.
Шаг 5
Поддерживая узел вентилятора одной рукой, отпустите два удерживаемых винта T8 в креплении кабеля вентилятора.
Эти винты закреплены в Mac Pro и не предназначены для полного извлечения. Не удаляйте их из корпуса.
Шаг 6
С помощью пинцета отведите крепление кабеля вентилятора от узла вентилятора.
Шаг 7
Плоским концом лопатки отсоедините шлейфовый кабель узла вентилятора от платы ввода-вывода.
Шаг 8
Отсоедините антенный кабель узла вентилятора от платы ввода-вывода.
Снимите узел вентилятора с Mac Pro.
Шаг 9
Плоским концом лопатки подденьте крышку узла вентилятора и приподнимите её.
Снимите крышку узла вентилятора.
Шаг 10
Отверните три винта Torx T4 длиной 3,7 мм, фиксирующие металлическую крышку в отсеке платы AirPort.
Шаг 11
Поднимите и снимите металлическую крышку из отсека платы AirPort.
Шаг 12
Кончиком лопатки поднять фиксирующую планку ZIF коннектора шлейфа узла вентилятора.
Извлечь шлейф узла вентилятора из его ZIF-сокета.
Шаг 13
Кончиком лопатки переверните фиксирующую планку ZIF на шлейфе вентилятора.
Отключите шлейф вентилятора.
Шаг 14

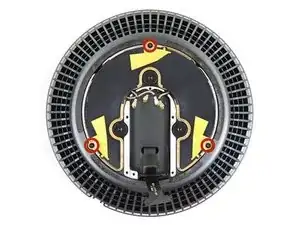

Отверните три винта Torx T4 длиной 3,7 мм, фиксирующие антенный массив на узле вентилятора.
Шаг 15

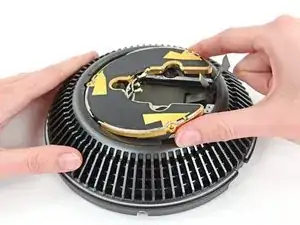

Снимите антенный массив AirPort.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
