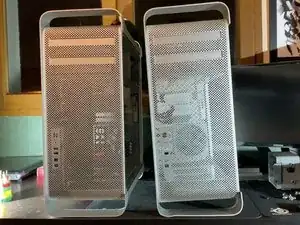

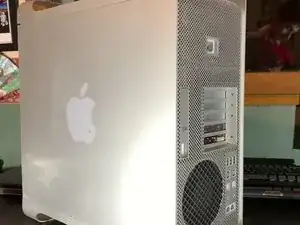

Замена корпуса Mac Pro 2009–2012

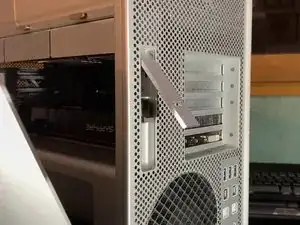

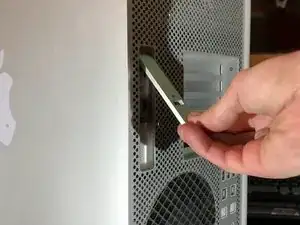

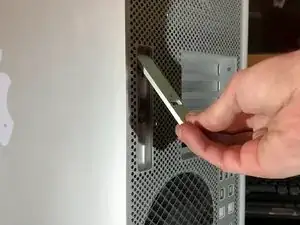

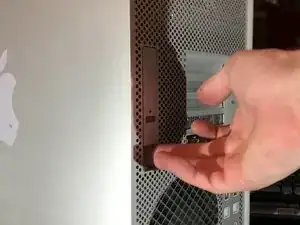

Чтобы открыть Mac Pro, нужно поднять защёлку на задней части корпуса.

Держите защёлку раскрытой в течение всей разборки!

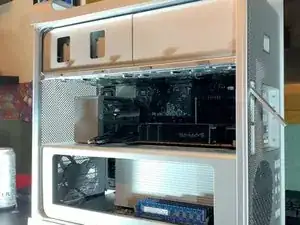

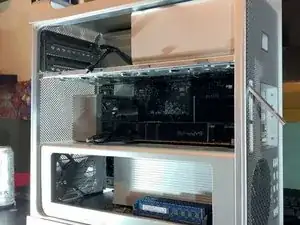

Поднимите панель в положение «открыто». Панель должна отделиться от корпуса без усилий.

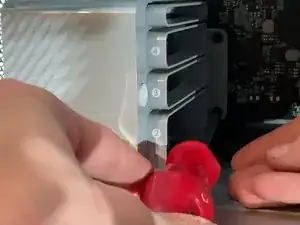

Чтобы вынуть жёсткие диски, потяните их на себя с небольшим усилием.

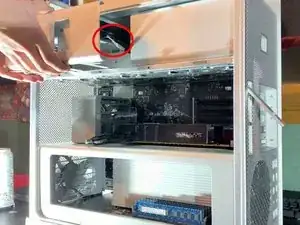

Просто потяните кронштейн оптического привода на себя, как и с жёсткими дисками. Прилагайте лёгкое усилие.

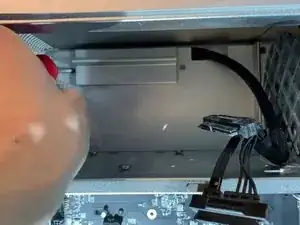

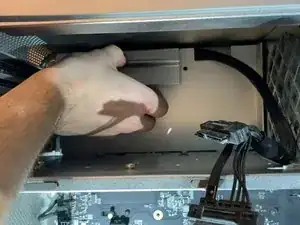

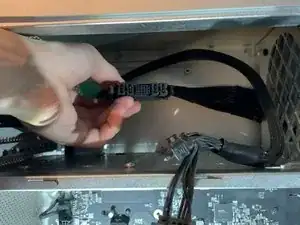

Отключите силовой кабель и SATA-кабель каждого оптического привода

Нажмите обе защёлки, чтобы разблокировать кронштейн.

Затем потяните его на себя.

Не требуется прилагать большого усилия.

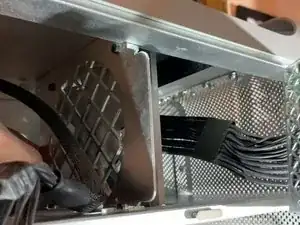

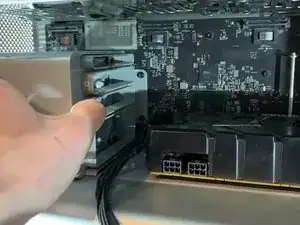

Отсоедините 6- или 8-контактный разъём питания от вашей видеокарты.

Этот шаг опционален и зависит от видеокарты в вашем Mac Pro

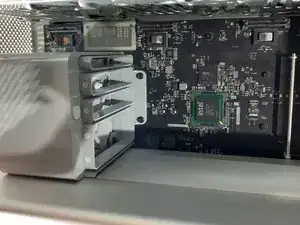

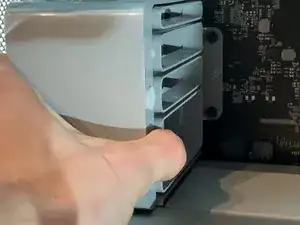

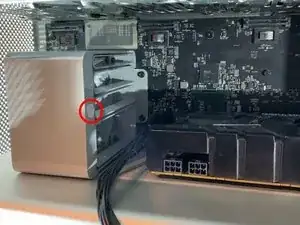

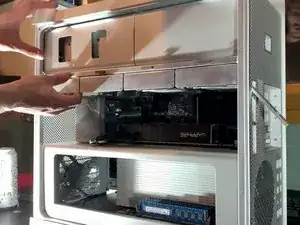

На кронштейне вентилятора есть элемент наподобие кнопки. Нажмите его, чтобы сдвинуть опору влево (см. фото).

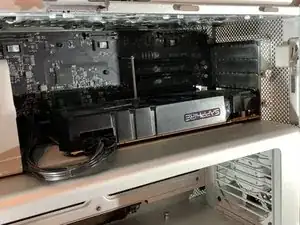

Затем потяните видеокарту на себя, чтобы извлечь её из корпуса.

Этот шаг опционален в зависимости от GPU в вашем Mac Pro

Отключите кабели PCI-e от материнской платы.

Этот шаг опционален в зависимости от GPU в вашем Mac Pro

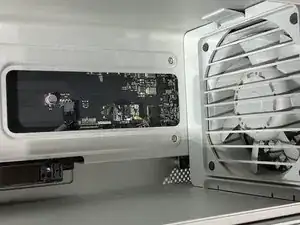

Отвёрткой открутите два винта, которыми кронштейн вентилятора крепится к плате.

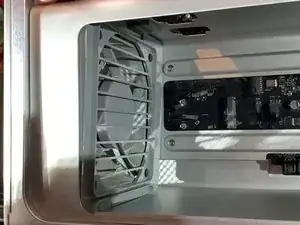

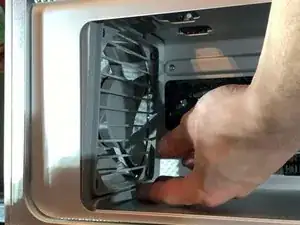

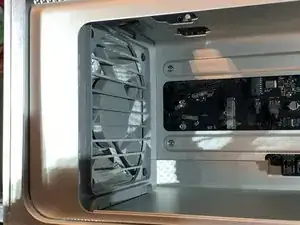

Потяните вентилятор на себя (чтобы отвести его от корпуса).

За кронштейном вентилятора находятся 2 SATA-кабеля, 4-контактный мини-разъём питания и 4-контактный разъём вентилятора.

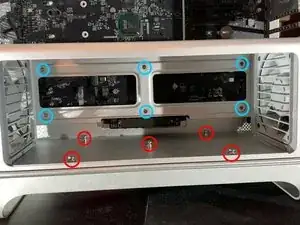

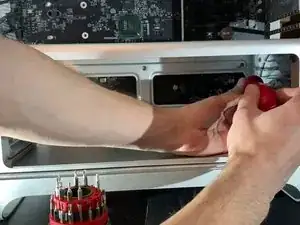

Отвёрткой H2.5 открутите винты внизу кронштейна (фото 2).

Отвёрткой Phillips открутите винты внизу корпуса (фото 3).

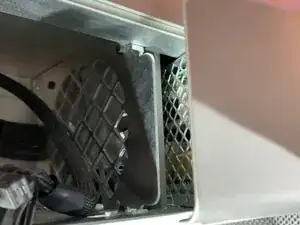

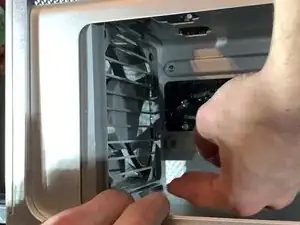

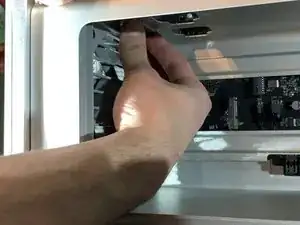

Снимите защёлку в верхней части вентилятора.

Немного потяните за верхнюю часть вентилятора.

Аналогично верхней части снимите защёлку внизу и извлеките вентилятор.

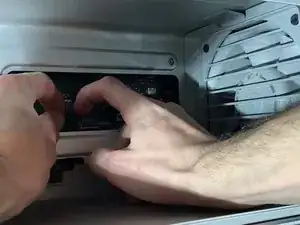

Отключите 2 кабеля вентиляторов по 4 контакта и 1 двухконтактный кабель динамика.

Не пропустите этот шаг, иначе вы рискуете повредить разъёмы на материнской плате и лишить вентиляторы и динамик работоспособности!

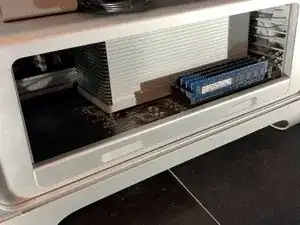

Потяните опору процессора на себя.

Не применяйте силу на этом этапе. Если она не выходит легко, убедитесь, что вентиляторы не препятствуют извлечению.

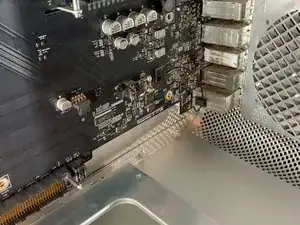

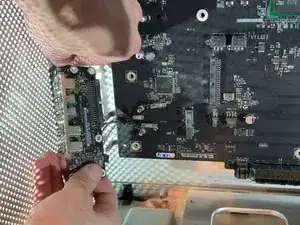

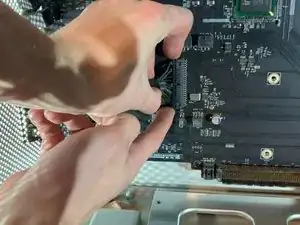

Снимите ленту, которая соединяет материнскую плату с платой расширения (USB, аудиоразъём, кнопка питания и т.д.).

Внимание: аккуратно снимайте кабель, чтобы не согнуть контакты в разъёме материнской платы!

Открутите 5 винтов, которыми плата закреплена.

Будьте осторожны при отключении кабеля кнопки питания платы!

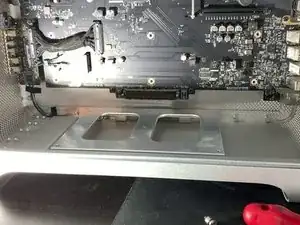

Открутите два винта и снимите крышку.

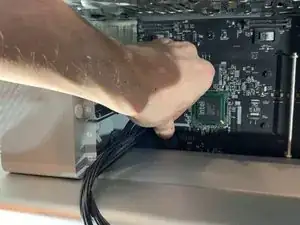

Нажмите на оба защёлкивающих выступа, чтобы снять разъём питания

Не применяйте силу: если возникают трудности, убедитесь, что вы достаточно сжимаете защёлки.

Выверните 4 винта, удерживающие блок питания

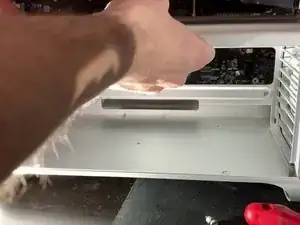

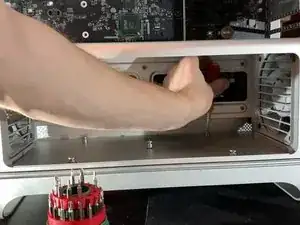

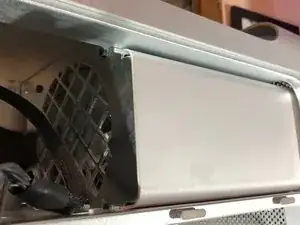

Потяните блок питания на себя.

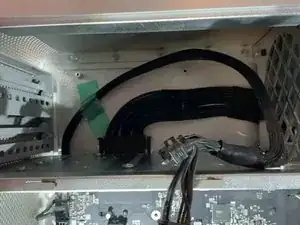

Не забудьте тянуть разъём вперёд и следить за кабелями

Отщёлкните антенну Bluetooth

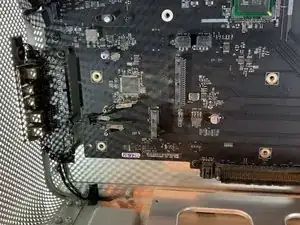

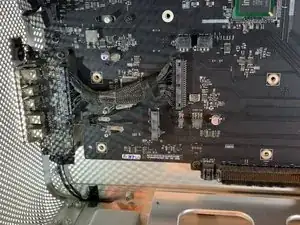

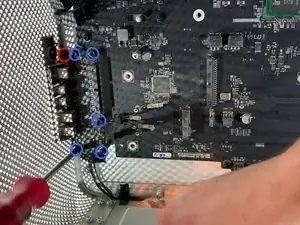

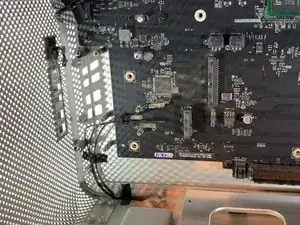

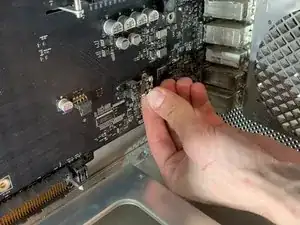

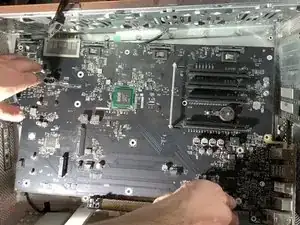

Выверните 10 винтов, удерживающих материнскую плату

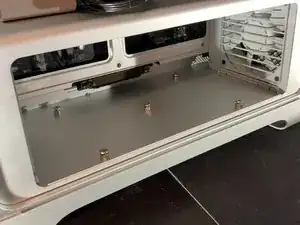

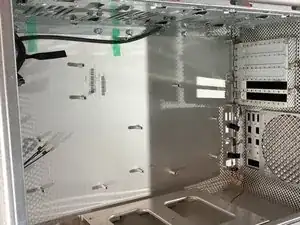

Соберите устройство в обратном порядке!
