Замена карты AirPort в Mac Pro Late 2013

Сдвиньте фиксатор влево, в положение «открыто».

Поднимите внешний корпус прямо вверх и снимите его с Mac Pro.

При подъёме корпуса может помочь надавливание на центр вентилятора.

Снимите пять винтов Torx T10 длиной 5,1 мм, расположенных по внешнему периметру узла вентилятора.

Узел вентилятора подключён к остальной части компьютера двумя кабелями со стороны платы ввода-вывода.

Откиньте узел от платы ввода-вывода.

Пока не пытайтесь полностью снять узел вентилятора — он всё ещё подключён двумя кабелями.

Поддерживая узел вентилятора одной рукой, отпустите два прижимных винта T8 в скобе кабеля вентилятора.

Эти винты установлены в корпусе Mac Pro и не подлежат полному извлечению. Не пытайтесь вытащить их из Mac Pro.

С помощью пинцета отведите скобу кабеля вентилятора от узла вентилятора.

Используйте плоский конец лопатки, чтобы отсоединить ленточный кабель узла вентилятора от платы ввода-вывода.

Отсоедините антеннный кабель вентилятора от платы ввода-вывода.

Снимите узел вентилятора с Mac Pro.

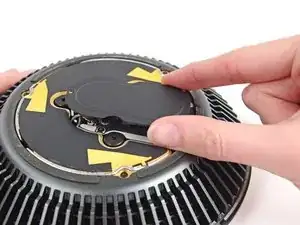

Используйте плоский конец лопатки, чтобы поддеть крышку узла вентилятора и приподнять её.

Снимите крышку узла вентилятора.

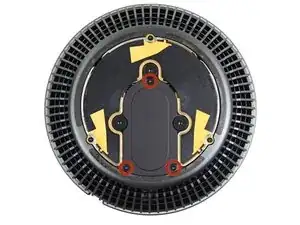

Снимите три винта Torx T4 длиной 3,7 мм, фиксирующие металлическую крышку в отсеке платы AirPort.

Поднимите и снимите металлическую крышку из отсека платы AirPort.

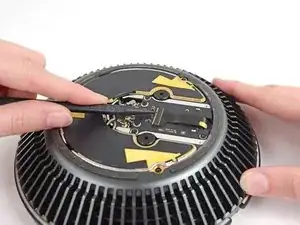

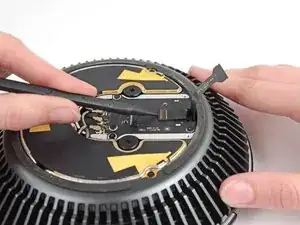

Используйте кончик лопатки, чтобы перевернуть фиксатор ZIF на разъёме ленточного кабеля узла вентилятора.

Извлеките ленточный кабель узла вентилятора из ZIF-разъёма.

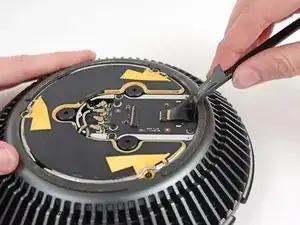

Используйте кончик лопатки, чтобы перевернуть фиксатор ZIF на ленточном кабеле вентилятора.

Отключите ленточный кабель вентилятора.

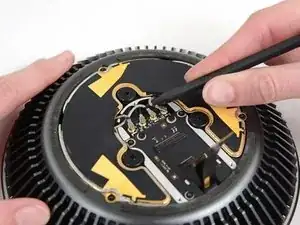

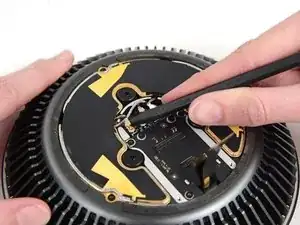

Используйте кончик лопатки, чтобы отсоединить четыре антеннных кабеля AirPort от карты AirPort.

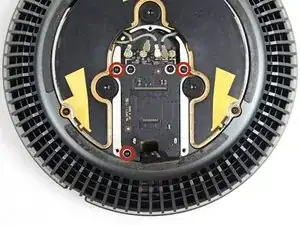

Снимите три винта Torx T4 длиной 3,7 мм, фиксирующие плату AirPort к узлу вентилятора.

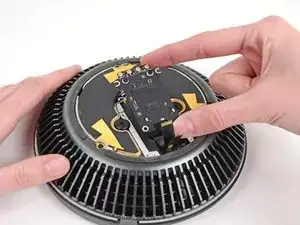

Снимите плату AirPort и карту с узла вентилятора.

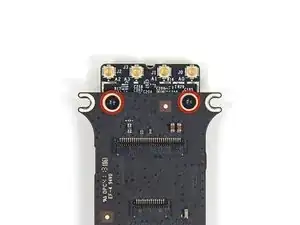

Снимите два винта Torx T4 длиной 3,7 мм, фиксирующие карту AirPort к плате AirPort.

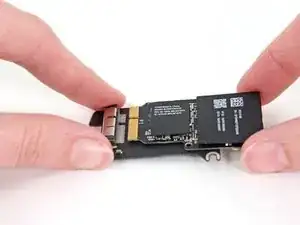

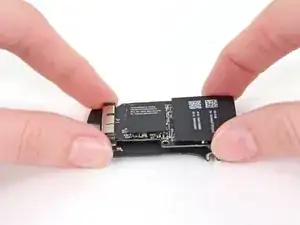

Выдвиньте карту AirPort из её разъёма на плате AirPort.
