Замена батареи CMOS в Mac Pro (конец 2013 г.)

Сдвиньте фиксатор влево вправо, в положение «разблокировано».

Поднимите наружный корпус прямо вверх и снимите его с Mac Pro.

Может помочь надавливание на центр вентилятора при подъёме корпуса вверх.

Снимите пять винтов T10 Torx длиной 5,1 мм, расположенных по периметру корпуса вентилятора.

Корпус вентилятора прикреплён к остальной части компьютера двумя кабелями со стороны платы ввода-вывода.

Наклоните сборку от платы ввода-вывода.

Пока не пытайтесь снимать корпус вентилятора — он ещё соединён двумя кабелями.

Поддерживая корпус вентилятора одной рукой, ослабьте два удерживаемых винта T8 в кронштейне кабеля вентилятора.

Эти винты удерживаются в Mac Pro. Не пытайтесь извлечь эти винты из корпуса Mac Pro.

Используйте пинцет, чтобы оттянуть кронштейн кабеля вентилятора от корпуса вентилятора.

Используйте плоский конец лопатки, чтобы отсоединить ленточный кабель корпуса вентилятора от платы ввода-вывода.

Отсоедините антенный кабель корпуса вентилятора от платы ввода-вывода.

Снимите корпус вентилятора с Mac Pro.

Переверните Mac Pro на 180 градусов.

Снимите пять винтов T10 Torx длиной 5,1 мм с внешнего периметра нижнего корпуса.

Осторожно поднимите нижний корпус и снимите его с Mac Pro.

Используйте плоский конец лопатки и крутящий момент, чтобы аккуратно разъединить одну сторону соединения данных видеокарты.

Аккуратно разъедините другую сторону также.

Поднимите разъём вверх и откиньте в сторону от видеокарты.

Повторите эту процедуру для другой видеокарты.

Снимите два винта T8 Torx длиной 6,0 мм, крепящие плату связи к радиатору.

Аккуратно поднимите плату связи прямо вверх, вынимая её из разъёма на материнской плате.

Рекомендуется поднять одну сторону, а затем другую.

Пока не пытайтесь полностью извлечь плату связи из Mac Pro — она всё ещё соединена с платой ввода-вывода.

Переверните плату связи вверх и откиньте, обнажив ленточный кабель платы ввода-вывода.

Используя такой же крутящий и раздвигающий приём с плоским концом лопатки, разъедините одну сторону ленточного кабеля платы ввода-вывода.

Используйте плоский конец лопатки, чтобы разъединить другую сторону ленточного кабеля платы ввода-вывода.

Отогните кабель в сторону и снимите плату связи с Mac Pro.

Переверните Mac Pro обратно и аккуратно установите его на ровную поверхность.

Рекомендуется положить Mac Pro на угол радиатора и два стойковых винтовых столбика, которые крепят плату связи.

Снимите два винта T5 Torx длиной 3,6 мм с боков клетки блока питания (по одному с каждой стороны).

Снимите клетку блока питания с верхней части блока питания.

При снятии этой клетки вы обнажаете внутренние компоненты блока питания. Будьте очень осторожны и не касайтесь компонентов или схем блока питания.

Будьте внимательны, чтобы не уронить винты или инструменты в блок питания — это может повредить блок питания.

Удалите четыре винта Torx T8 длиной 5,5 мм, удерживающие блок питания в корпусе Mac Pro.

Извлеките блок питания из Mac Pro.

Используйте плоский конец лопатки, чтобы отсоединить разъем постоянного тока (DC-Out) блока питания от его гнезда на плате ввода-вывода.

Используйте наконечник лопатки, чтобы отключить кабель данных блока питания от его гнезда на плате ввода-вывода.

Для обоих кабелей убедитесь, что вы тянете разъем строго вверх, а не гнездо.

Удалите четыре серебряных винта Torx T10 длиной 9,0 мм по бокам блока питания.

Блок питания частично прикрывает эти винты, поэтому необходимо использовать фиксированную отвертку под небольшим углом.

Аккуратно сдвиньте блок питания, чтобы освободить кабель входа переменного тока из его пластикового зажима.

Не пытайтесь пока отделить блок питания от сборки платы ввода-вывода, так как он всё ещё соединён кабелем входа переменного тока.

Переверните блок питания, чтобы открыть доступ к кабелю входа переменного тока.

Сожмите разъем кабеля входа переменного тока и тяните его прямо из гнезда в блоке питания.

Удалите два серебряных винта Torx T10 длиной 9 мм, крепящие плату ввода-вывода к защитной панели ввода-вывода.

Поднимите плату ввода-вывода от защитной панели ввода-вывода со стороны с сетевой вилкой.

Не пытайтесь полностью отделить плату ввода-вывода от защитной панели, поскольку между компонентами ещё подключены два кабеля.

Положите сборку на ровную поверхность, чтобы получить доступ к разъемам на плате ввода-вывода.

Используйте наконечник лопатки, чтобы откинуть фиксирующую защёлку ZIF-разъёма ленточного кабеля защитной панели ввода-вывода.

Отключите ленточный кабель защитной панели ввода-вывода.

Сожмите и вытяните разъем ленточного кабеля аудиоразъёма из платы ввода-вывода.

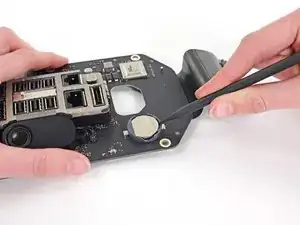

Используйте наконечник лопатки, чтобы поддеть и вынуть батарейку CMOS из её гнезда.
