Замена разъёма сетевого питания (AC) в Mac Pro Late 2013

Переместите фиксатор в переключателе вправо, в положение «разблокировано».

Поднимите внешний корпус строго вверх и снимите его с Mac Pro.

При подъёме корпуса может помочь надавливание на центр вентилятора.

Удалите пять винтов Torx T10 длиной 5,1 мм по периметру корпуса узла вентилятора.

Узел вентилятора соединён с остальной частью компьютера двумя кабелями со стороны платы ввода/вывода (IO).

Наклоните узел вентилятора вверх, отводя его от платы IO.

Не пытайтесь пока снять узел вентилятора: он всё ещё прикреплён двумя кабелями.

Поддерживая узел вентилятора одной рукой, ослабьте два захватываемых винта T8 в скобе кабеля вентилятора.

Эти винты захвачены в Mac Pro. Не пытайтесь удалить эти винты из корпуса Mac Pro.

Используйте пинцет, чтобы отвести скобу кабеля вентилятора от узла вентилятора.

Используйте плоский конец лопатки, чтобы отсоединить плоский кабель узла вентилятора от платы IO.

Отсоедините антенный кабель узла вентилятора от платы IO.

Снимите узел вентилятора с Mac Pro.

Переверните Mac Pro вверх дном на 180 градусов.

Удалите пять винтов Torx T10 длиной 5,1 мм по периметру нижнего корпуса.

Аккуратно приподнимите нижний корпус и снимите его с Mac Pro.

Используйте плоский конец лопатки и вращательное движение, чтобы аккуратно разъединить одну сторону разъёма передачи данных графической карты.

Аккуратно разъедините и другую сторону.

Поднимите разъём и отведите его в сторону от графической карты.

Повторите эту процедуру для другой графической карты.

Снимите два винта Torx T8 длиной 6,0 мм, крепящие плату соединений к радиатору.

Аккуратно выведите плату соединений строго вверх из слотового соединения на логической плате.

Рекомендуется приподнять одну сторону, затем другую.

Не пытайтесь пока снять плату соединений с Mac Pro, она всё ещё соединена с платой IO.

Переверните плату соединений вверх и отведите её, открыв доступ к кабелю передачи данных платы IO.

Используйте тот же вращательный и раздвигающий приём плоским концом лопатки, чтобы разъединить одну сторону кабеля передачи данных платы IO.

Используйте плоский конец лопатки, чтобы разъединить другую сторону кабеля передачи данных платы IO.

Отогните кабель в сторону и снимите плату соединений с Mac Pro.

Переверните Mac Pro обратно и аккуратно установите его на ровную поверхность.

Рекомендуем положить Mac Pro на угол радиатора и два выступающих стойки винтов, которые крепят плату соединений.

Удалите два винта Torx T5 длиной 3,6 мм с боков клети блока питания (по одному с каждой стороны).

Снимите клетку блока питания с верхней части блока питания.

Сняв эту клетку, вы открываете доступ к внутренним компонентам блока питания. Будьте очень осторожны и не прикасайтесь к компонентам или цепям блока питания.

Следите, чтобы не уронить винты или инструменты внутрь блока питания — это может повредить блок питания.

Удалите четыре винта Torx T8 длиной 5,5 мм, крепящих блок питания к корпусу Mac Pro.

Извлеките блок питания из корпуса Mac Pro.

Используйте плоский конец лопатки, чтобы отсоединить разъём постоянного тока (DC-Out) блока питания от гнезда на плате ввода/вывода.

Используйте наконечник лопатки, чтобы отсоединить кабель данных блока питания от его гнезда на плате ввода/вывода.

Для обоих кабелей убедитесь, что вы поднимаете разъём строго вверх, а не тянете за гнездо.

Снимите четыре серебристых винта Torx T10 длиной 9,0 мм с боков блока питания.

Блок питания несколько выступает над этими винтами, поэтому придётся использовать отвёртку с фиксированным стержнем под небольшим углом.

Осторожно сдвиньте блок питания, чтобы освободить кабель сетевого разъёма переменного тока из его пластикового зажима.

Не пытайтесь отделить блок питания от сборки платы ввода/вывода пока — он всё ещё соединён кабелем сетевого разъёма переменного тока.

Переверните блок питания, чтобы открыть доступ к кабелю сетевого разъёма переменного тока.

Сожмите разъём кабеля сетевого входа и вытащите его прямо из гнезда в блоке питания.

Удалите два серебристых винта Torx T10 длиной 9 мм, крепящих плату ввода/вывода к экрану ввода/вывода.

Поднимите плату ввода/вывода от экрана ввода/вывода с конца, где находится сетевой штекер переменного тока.

Не пытайтесь полностью отделить плату ввода/вывода от экрана ввода/вывода — между ними ещё подключены два кабеля.

Положите сборку на ровную поверхность для доступа к разъёмам на плате ввода/вывода.

Используйте наконечник лопатки, чтобы откинуть фиксирующую защёлку ZIF-разъёма ленточного кабеля экрана ввода/вывода.

Отключите ленточный кабель экрана ввода/вывода.

Сожмите и вытащите разъём ленточного кабеля разъёма аудиовыхода из платы ввода/вывода.

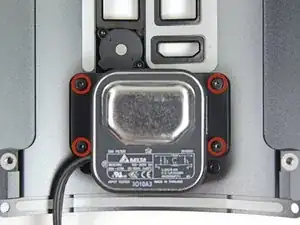

Удалите четыре винта T4 длиной 6,5 мм (с шайбами) с фланца вокруг гнезда переменного тока.

Снимите гнездо переменного тока с панели ввода/вывода.
