Замена вентилятора Mac Pro Late 2013

Сдвиньте фиксатор влево вправо, в положение «открыто».

Поднимите наружный корпус строго вертикально вверх с Mac Pro.

Может помочь надавливание на центр вентилятора при подъёме корпуса вверх.

Удалите пять винтов T10 длиной 5.1 мм, расположенных по внешнему периметру узла вентилятора.

Узел вентилятора прикреплён к остальной части компьютера двумя кабелями со стороны платы ввода/вывода.

Откиньте узел от платы ввода/вывода.

Не пытайтесь пока полностью снять узел вентилятора, он всё ещё подключён двумя кабелями.

Поддерживая узел вентилятора одной рукой, ослабьте два прижимных винта T8 в кронштейне кабеля вентилятора.

Эти винты закреплены в Mac Pro. Не пытайтесь полностью вывинтить эти винты из корпуса.

С помощью пинцета оттяните кронштейн кабеля вентилятора от узла вентилятора.

Используйте плоский конец лопатки, чтобы отсоединить ленточный кабель узла вентилятора от платы ввода/вывода.

Отключите антеннный кабель узла вентилятора от платы ввода/вывода.

Снимите узел вентилятора с Mac Pro.

Используйте плоский конец лопатки, чтобы приподнять крышку узла вентилятора от самого узла.

Снимите крышку узла вентилятора.

Удалите три винта T4 длиной 3.7 мм, фиксирующие металлическую крышку в отсеке платы AirPort.

Поднимите и снимите металлическую крышку из отсека платы AirPort.

Используйте кончик лопатки, чтобы отогнуть фиксатор ZIF на разъёме ленточного кабеля узла вентилятора.

Извлеките ленточный кабель узла вентилятора из разъёма ZIF.

Используйте кончик лопатки, чтобы отогнуть фиксатор ZIF на ленточном кабеле вентилятора.

Отключите ленточный кабель вентилятора.

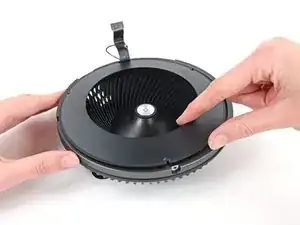

Удалите три винта T4 длиной 3.7 мм, фиксирующие обод вентилятора к узлу вентилятора.

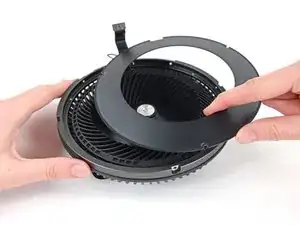

Снимите обод вентилятора.

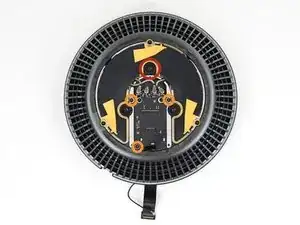

Удалите следующие винты с верхней части узла вентилятора:

Один винт T10 длиной 10.4 мм

Три винта T4 длиной 3.7 мм

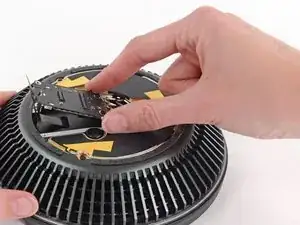

Переверните плату AirPort.

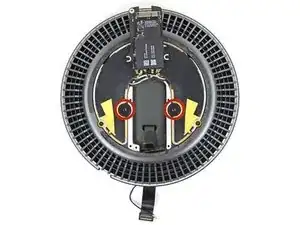

Удалите оставшиеся два винта T10 длиной 10.4 мм, фиксирующие вентилятор к узлу вентилятора.

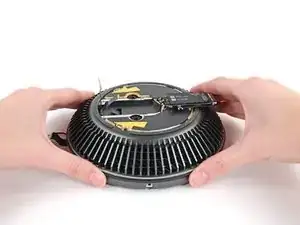

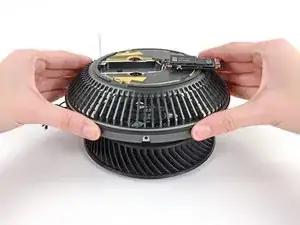

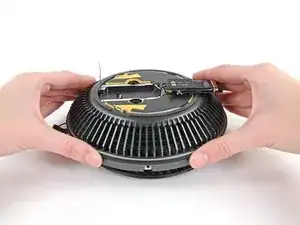

Поднимите узел вентилятора вверх, отделяя его от вентилятора.
