iMac 2011 Обновление до SSD (IcyDock)

Apple

Следуйте этому руководству, чтобы заменить жёсткий диск iMac на SSD. Включены шаги по установке датчика температуры SSD, чтобы вентиляторы Mac работали на правильной скорости.

Руководство только с предварительными требованиями. Обновление SSD с датчиком температуры для iMac середины 2011 года.

Шаг 1

Следуйте только следующим 9 шагам, если вы заменяете жёсткий диск на SSD в комплекте.

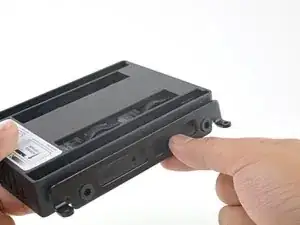

Нажмите на защёлку передней панели корпуса пальцем. Удерживая защёлку нажатой, откиньте панель наружу.

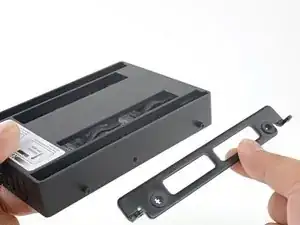

Снимите переднюю панель.

Шаг 2

Выровняйте мелкие SATA-разъёмы так, чтобы узкая сторона разъёма на SSD совпадала с узкой стороной разъёма в корпусе.

Вставьте накопитель через переднюю часть корпуса до полного соединения SATA-разъёма.

Порты SSD соединяются с корпусом только в одном положении. Если порты не совпадают, поверните SSD и попробуйте снова.

Шаг 3

При желании можно установить два винта Phillips #1, которые шли в комплекте с корпусом, чтобы закрепить SSD в корпусе.

Шаг 4

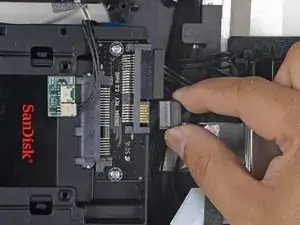

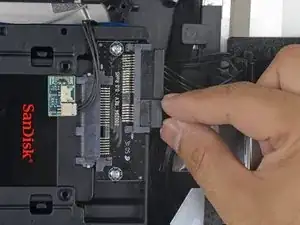

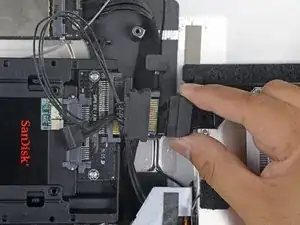

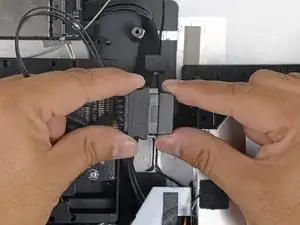

Подключите прилагаемый кабель питания SATA с датчиком к широкой стороне SATA-разъёма корпуса.

Кабель имеет ключ и подключается только в одном положении. Если не получается подключить кабель, поверните его на 180° и попробуйте снова.

Шаг 5

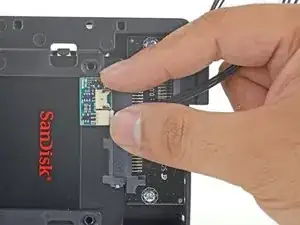

Снимите защитную плёнку с клейкой обратной стороны небольшой платы датчика температуры.

Приклейте плату датчика температуры к открытой металлической поверхности SSD как можно ближе к SATA-разъёму.

Сложите лишние провода датчика температуры так, чтобы они не мешали при установке корпуса.

Шаг 6

Установите монтажные штифты со старого жёсткого диска на боковые стороны корпуса.

Отверстия в корпусе могут быть не с резьбой, поэтому вкручивание монтажных штифтов может потребовать дополнительных усилий. Делайте это медленно и аккуратно, следя за тем, чтобы штифты входили ровно.
