Замена платы камеры MacBook Pro 15" Core 2 Duo моделей A1226 и A1260

Используйте пальцы, чтобы оттянуть обе защёлки фиксации батареи от батареи, затем поднимите батарею и выньте её из компьютера.

Снимите три одинаковых винта Phillips 2 мм с крышки отсека оперативной памяти.

Поднимите крышку отсека так, чтобы можно было её схватить, и сдвиньте к себе, вытягивая её из корпуса.

Снимите два винта Phillips 2,8 мм в отсеке батареи рядом с защёлкой.

Снимите следующие 6 винтов:

Два винта Torx T6 10 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips 14,5 мм вдоль петли.

Снимите четыре винта Phillips PH00 3,2 мм на стороне с портами компьютера.

Поверните компьютер на 90 градусов и снимите два винта Phillips 3,2 мм с задней части компьютера.

Поверните компьютер ещё на 90 градусов и снимите четыре винта Phillips 3,2 мм с боковой стороны компьютера.

Не отрывайте верхнюю крышку резко. Крышка соединена с платой логики ленточным кабелем.

Поднимите заднюю часть крышки и проведите пальцами вдоль боков, освобождая крышку по ходу. После освобождения боков возможно придётся покачать крышку вверх-вниз, чтобы освободить переднюю часть верхней крышки.

Над отсеком оптического привода находится четыре пластиковых защёлки, и ещё одна — над и слева от ИК-датчика. Эти защёлки очень трудно отстёгнуть без применения лома. Их также может быть трудно защёлкнуть обратно при сборке.

Совет при сборке: Надавите сильно на кончик верхней крышки над каждой защёлкой, пока не услышите щелчок, чтобы вернуть их на место в пазы.

Совет при сборке: Две центральные защёлки над приводом редко встают на место без помощи; простое надавливание вниз может деформировать рамку вокруг слота привода. Поддержите рамку, вставив пластиковую лопатку в слот привода непосредственно под местом защёлки до плотной посадки, затем нажмите вниз, пока не услышите щелчок.

Отключите ленточный кабель трекпада и клавиатуры от платы логики, при необходимости удалив ленту.

Примечание: жёсткий диск можно заменить, не отсоединяя клавиатуру от корпуса, но её придётся удерживать в вертикальном положении, чтобы она не мешала, при этом у Вас должны быть свободны обе руки для работы с жёстким диском.

Будьте внимательны при снятии ленточного кабеля клавиатуры-трекпада, убедитесь, что задняя часть верхней крышки освобождена в области около петли. Легко случайно согнуть приемники винтов по обе стороны клавиатуры.

Снимите верхнюю крышку.

Отключите два или три антенных кабеля, подключённых к карте AirPort Extreme. В зависимости от модели один из трёх кабелей может не использоваться и быть закрыт термоусадочной трубкой чёрного цвета.

Apple предусмотрела маркировку, показывающую, куда подключается кабель каждой цветовой маркировки — убедитесь, что вы смотрите на неё при повторном подключении антенн.

Выведите антенные кабели AirPort из канала в левом динамике.

Отключите кабель iSight от платы логики, сдвинув кабель влево и вынув его из разъёма.

Поддерживая дисплей одной рукой, снимите следующие винты:

Один серебристый винт Torx T6 9,5 мм с резьбой только на 3 мм шейки, с внутренней стороны петель дисплея.

Один серебристый винт Torx T6 9,5 мм с полной резьбой по всей шейке, с внешней стороны левой петли.

Один винт Torx T6 9,2 мм с полной резьбой, фиксирующий заземляющую петлю кабеля iSight к вентилятору.

Отключите кабель инвертора от левой платы ввода/вывода, поддев кабель пластиковой лопаткой и поднимая вверх.

Отключите кабель передачи данных дисплея от платы логики.

Снимите поролоновую подушку с верхней части правой петли дисплея.

Снимите серебристый винт Torx T6 9,2 мм, фиксирующий заземляющую петлю кабеля передачи данных дисплея к корпусу.

Поддерживая дисплей одной рукой, снимите следующий винт:

Один серебристый винт Torx T6 9,5 мм с резьбой только на 3 мм шейки, с внутренней стороны петель дисплея.

Возьмитесь за сборку дисплея с обеих сторон и поднимите её вверх и выньте из корпуса.

Удалите два перекрещенных винта Phillips 4,5 мм в нижних левом и правом углах дисплея (всего два винта). У этих винтов головка толщиной 0,8 мм.

Вставьте плоский конец лопатки (spudger) перпендикулярно лицевой поверхности дисплея между пластиковой полосой, прикреплённой к задней рамке, и передней рамкой.

Не вставляйте лопатку между пластиковой полосой и задней рамкой.

Держа лопатку вставленной, поверните её от дисплея, чтобы отделить переднюю и заднюю рамки.

Продвигайтесь вдоль правого края дисплея, пока задняя рамка равномерно не отделится от передней рамки.

Вставьте лопатку между передней и задней рамками дисплея в нижнем правом углу дисплея.

Подденьте заднюю рамку, оттянув её от передней рамки, чтобы слегка отвести нижний край задней рамки дисплея.

Вставьте плоский конец лопатки в зазор между задней рамкой дисплея и крышкой защёлки (clutch cover).

Поверните лопатку, чтобы отделить нижний край задней рамки дисплея от крышки защёлки.

Продолжайте работать вдоль нижнего края задней рамки, пока она равномерно не отделится от крышки защёлки.

Теперь, когда правый и нижний края задней рамки слегка отделены от передней рамки, используйте лопатку, чтобы отщелкнуть заднюю рамку с выступов рядом с нижним правым углом дисплея.

Вставьте плоский конец лопатки между передней рамкой и пластиковой полосой, прикреплённой к задней рамке, рядом с отверстиями под винты в нижних углах дисплея.

Поверните лопатку в сторону задней рамки, чтобы отделить её от передней рамки.

При необходимости продолжите отделять левый край задней рамки от выступов на передней рамке дисплея.

Слегка приподнимите нижний край дисплея и оттяните его от задней рамки дисплея.

Перейдите по этой ссылке для продолжения руководства по замене экрана: Замена ЖК-панели MacBook Pro 15" моделей Core 2 Duo A1226 и A1260

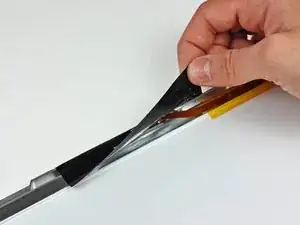

Отклейте большой кусок ленты возле защёлки дисплея с верхнего края ЖК-панели.

Полностью снимать этот кусок ленты не обязательно.

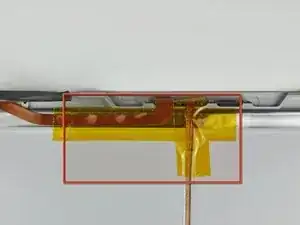

Снимите две полоски ленты, закрывающие кабель камеры.

При снятии ленты прижмите кабель камеры.

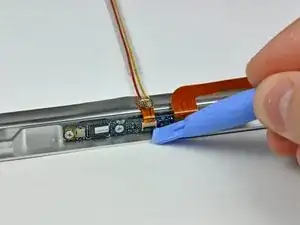

Используйте край пластикового инструмента для вскрытия, чтобы откинуть фиксатор ZIF кабеля вверх.

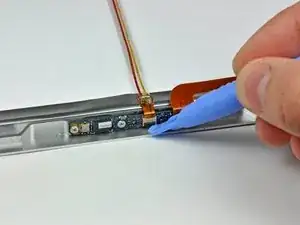

Вытащите кабель камеры из его разъёма.

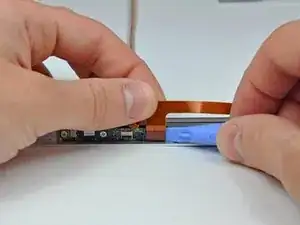

Используйте пластиковый инструмент для вскрытия, чтобы поддеть ленточный кабель камеры и отсоединить его от платы камеры.

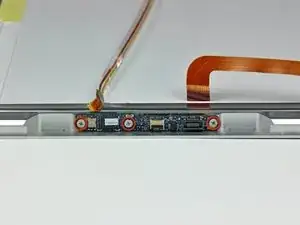

Снимите три винта Phillips, крепящие плату камеры к передней рамке дисплея.

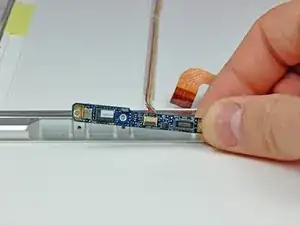

Снимите плату камеры с передней рамки дисплея.
