Замена PRAM-батарейки Mac mini середины 2010 года

Разместите большие пальцы в углублениях, вырезанных в нижней крышке.

Поверните нижнюю крышку против часовой стрелки, пока белая точка, нанесённая на нижней крышке, не совместится с кольцом, выгравированным на внешнем корпусе.

Наклоните mini так, чтобы нижняя крышка отскочила от внешнего корпуса.

Снимите нижнюю крышку и отложите в сторону.

Удалите два винта T6 Torx длиной 11,3 мм, крепящих вентилятор к плате рядом с антенной пластиной.

Поднимите крепление вентилятора, расположенное ближе всего к оперативной памяти, чтобы отвести его от стоечного крепления, закреплённого на внешнем корпусе.

Если вентилятор не отделяется от винта стоечного крепления при умеренном усилии, можно просто выкрутить этот винт с помощью отвёртки T6 Torx.

Поднимите вентилятор из mini, обеспечив достаточно места для доступа к его разъёму.

Осторожно потяните кабели вентилятора вверх, чтобы вывести его разъём из гнезда на плате.

Снимите вентилятор.

Удалите один винт T6 Torx длиной 3,5 мм, крепящий кожух к радиатору.

Поднимите кожух с конца, ближайшего к антенной пластине.

Поверните кожух от внешнего корпуса и снимите его с mini.

Удалите следующие винты, закрепляющие антенную пластину на mini:

Два винта T8 или T9 Torx длиной 6,6 мм

Два винта T8 Torx длиной 5,0 мм или два винта с шестигранной головкой 2,0 мм (подойдут оба типа)

Небольшим усилием приподнимите антенную пластину с конца, ближайшего к оперативной памяти.

Осторожно потяните антенную пластину прямо от круглого обода внешнего корпуса.

Пока не снимайте антенную пластину. Она всё ещё подключена к плате AirPort/Bluetooth.

Используйте острый конец лопатки, чтобы аккуратно поддеть антенный разъём и отсоединить его от платы AirPort/Bluetooth.

Снимите антенную пластину с mini.

Удалите следующие три винта:

Один винт T8 Torx длиной 5,0 мм или один винт с шестигранной головкой 2,0 мм (подойдёт любой из них)

Один винт T6 Torx длиной 16,2 мм

Один стоечный винт T6 Torx длиной 26 мм

Осторожно потяните провода обоих термодатчиков жёсткого диска вверх, чтобы вынуть их разъёмы из гнёзд на плате.

Используйте плоский конец лопатки, чтобы поддеть и вывести из гнёзд на плате разъёмы жёсткого и оптического приводов.

Чтобы отсоединить термодатчик оптического привода, зажмите его кабели между большим пальцем и лопаткой и подденьте лопаткой вверх, чтобы вывести разъём из гнезда на плате.

Используйте острый конец лопатки, чтобы поднять разъём ИК-датчика и вынуть его из гнезда на плате.

Для снятия платы необходимо вставить два цилиндрических стержня в отверстия, выделенные красным. Вставка инструментов в любые другие отверстия платы может повредить плату.

Вставьте инструмент для снятия платы Mac mini в два выделенных красным отверстия. Убедитесь, что он упирается в внешний корпус под платой, прежде чем продолжать.

Если у вас нет инструмента для снятия платы, можно использовать два инструмента диаметром не более 2,5 мм. Вставьте по одному в каждое из выделенных отверстий.

Осторожно потяните инструмент в сторону платы ввода/вывода. Узел логической платы с платой ввода/вывода должен слегка выскользнуть из внешнего корпуса.

Прекратите поддевание, когда плата ввода/вывода будет визуально отделена от внешнего корпуса. Удалите инструмент для снятия платы Mac mini.

Одновременно нажмите два пластиковых зажима на крайнем левом и правом краях платы ввода/вывода к середине платы и потяните плату ввода/вывода в сторону от внешнего корпуса.

Выньте узел платы ввода/вывода/логической платы из внешнего корпуса так, чтобы получить доступ к разъёму питания.

С помощью пинцета отключите кабель питания от платы.

Тяните разъём кабеля питания в сторону отверстия оптического привода.

Осторожно выдвиньте узел логической платы из mini, следя за тем, чтобы кабели не застряли.

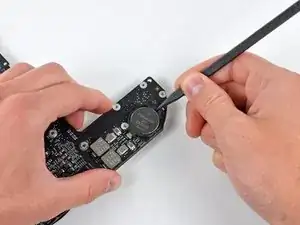

Используйте острый конец лопатки, чтобы аккуратно поддеть PRAM-батарейку и вынуть её из держателя на плате.

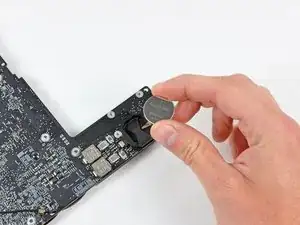

Извлеките батарейку PRAM с платы логики.

Батарейка PRAM — распространённая литиевая таблетка типоразмера BR2032.
