Замена разъёма аккумулятора MacBook Pro 15" Core Duo модель A1150

С помощью пальцев оттолкните обе защёлки батареи от неё и выньте батарею из компьютера.

Снимите три одинаковых винта Phillips с дверцы памяти.

Обязательно зафиксируйте, откуда сняты наборы винтов. Это поможет при сборке.

Поднимите дверцу памяти достаточно, чтобы ухватиться за неё, и сдвиньте её к себе, вынимая из корпуса.

Снимите два винта Phillips в отсеке батареи рядом с защёлкой.

Снимите следующие 6 винтов:

Два винта T6 Torx длиной 10 мм по обе стороны от слота оперативной памяти.

Четыре винта Phillips длиной 14,5 мм вдоль шарнира.

Снимите четыре винта Phillips на стороне с портами.

Поверните компьютер на 90 градусов и снимите два винта Phillips с задней части компьютера.

Поверните компьютер ещё на 90 градусов и снимите четыре винта Phillips с боковой стороны компьютера.

Не срывайте верхнюю крышку резко. Крышка соединена с платой логики ленточным шлейфом.

Поднимайте сзади крышку и проводите пальцами по бокам, освобождая крышку по ходу. Освободив боковые части, возможно, придётся раскачать крышку вверх и вниз, чтобы освободить переднюю часть верхней крышки. Этот этап может быть довольно сложным. Над приводом DVD расположены 4 защёлки, втянутые внутрь, которые вынимаются вертикально.

Обратите внимание, что две маленькие язычки на левой передней части верхней крышки могут согнуться при снятии крышки. При повторной установке возможно потребуется вернуть их в исходное положение, чтобы они вошли в пазы нижней крышки.

Отключите ленточный кабель трекпада и клавиатуры от платы логики, при необходимости снимите ленту.

Снимите верхнюю крышку.

Отключите оранжевый ленточный кабель SuperDrive от платы логики, при необходимости снимите ленту.

Снимите следующие 3 винта:

Два серебряных винта Phillips длиной 3,3 мм по обе стороны SuperDrive.

Один чёрный винт Phillips длиной 4,8 мм в верхнем правом углу привода.

Винт 4,8 мм может быть T6 Torx.

Поднимите оптический привод вверх и выньте его из компьютера.

Отключите разъёмы жёсткого диска и ExpressCard от левой стороны платы логики.

Отключите восемь указанных разъёмов от платы логики, при необходимости снимите ленту.

Используйте лопатку, чтобы перевернуть коричневую пластмассовую защёлку, фиксирующую кабель левого датчика окружающего света к плате логики.

Сдвиньте кабель левого датчика окружающего света влево и выньте из разъёма.

Снимите серебряный винт T6 Torx, фиксирующий заземляющую петлю на кабеле дисплейных данных к корпусу.

Снимите один серебряный винт T6 Torx, фиксирующий прозрачный пластиковый щит над правым датчиком окружающего света.

Снимите прозрачный пластиковый щит с правого датчика окружающего света.

Отклейте оранжевую каптон-ленту, фиксирующую кабель правого температурного датчика к плате логики.

Снимите следующие 16 винтов, при необходимости отодвинув кабели:

Один чёрный винт Phillips длиной 4,4 мм справа от слота оперативной памяти.

Девять серебряных винтов T6 Torx длиной 4,7 мм, фиксирующих плату логики к нижней крышке.

Один чёрный винт T6 Torx длиной 6,2 мм с правой стороны левого вентилятора.

Пять серебряных винтов T6 Torx длиной 9,4 мм, фиксирующих левый и правый вентиляторы.

Сдвиньте кабель дисплейных данных вправо, при необходимости снимите ленту.

Отклейте и снимите оранжевую фольгированную защиту рядом с правым динамиком.

Поверните динамик по часовой стрелке примерно на 30 градусов, пока он не освободится от платы логики.

Отклейте серый и чёрный провода динамика от верхней части платы логики, при необходимости снимите ленту.

Для удобства при снятии правого вентилятора может быть полезно зафиксировать радиатор на месте.

Приподнимите правый вентилятор, осторожно отклеивая ленту, которая закрепляет вентилятор к радиатору.

Удалите правый вентилятор из компьютера.

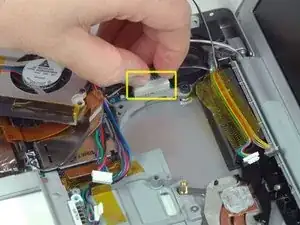

Поднимите левую сторону платы логики и отсоедините многоцветный силовой кабель от нижней части платы.

Плата логики всё ещё соединена с компьютером одним кабелем, поэтому не поднимайте плату слишком далеко.

Возьмите плату логики за левую сторону и за тонкую часть и поверните плату, выворачивая её из нижней крышки.

Чтобы правильно собрать MacBook Pro, необходимо удалить старую термопасту с чипов на обратной стороне платы логики и нанести новую. Используйте наше руководство по нанесению термопасты, чтобы подготовить поверхности процессора и радиатора.

Отсоедините кабель правого термодатчика от нижней части платы логики рядом с DVI-портом.

Удалите два серебристых винта Torx T6, фиксирующих разъём батареи к нижней крышке.

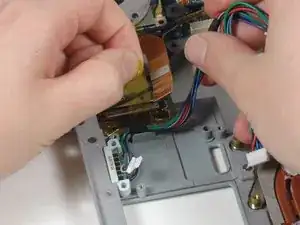

Отсоедините крупный многоцветный кабель разъёма батареи от левой платы ввода/вывода.

Отклейте оранжевую ленту, фиксирующую разъём батареи к нижней крышке, и извлеките разъём батареи из компьютера.
