Замена динамика Mac mini середины 2010 года

Используйте это руководство для замены динамика вашего mini. Для замены динамика необходимо снять логическую плату.

Шаг 1

Установите большие пальцы в выемки на нижней крышке.

Поверните нижнюю крышку против часовой стрелки, пока белая точка, нанесённая на нижней крышке, не совпадёт с кольцом, нанесённым на наружный корпус.

Шаг 2

Наклоните mini достаточно, чтобы нижняя крышка отвалилась от наружного корпуса.

Снимите нижнюю крышку и отложите её в сторону.

Шаг 3

Удалите два винта T6 Torx длиной 11,3 мм, крепящие вентилятор к логической плате рядом с антенным креплением.

Шаг 4

Поднимите ушко вентилятора, ближайшее к оперативной памяти, с шпильки, закреплённой в наружном корпусе.

Если вентилятор не отсоединяется от шпильки при умеренном усилии, можно просто открутить этот винт отвёрткой T6 Torx.

Шаг 5

Поднимите вентилятор из корпуса mini, чтобы обеспечить доступ к его разъёму.

Осторожно потяните кабели вентилятора вверх, чтобы вывести разъём вентилятора из гнезда на логической плате.

Снимите вентилятор.

Шаг 6

Удалите один винт T6 Torx длиной 3,5 мм, крепящий кожух к радиатору.

Шаг 7

Поднимите кожух с конца, ближайшего к антенному креплению.

Поверните кожух от наружного корпуса и снимите его с mini.

Шаг 8

Удалите следующие винты, крепящие антенную пластину к mini:

Два винта T8 или T9 Torx длиной 6,6 мм

Два винта T8 Torx длиной 5,0 мм или шестигранных винта 2,0 мм (подойдут оба типа)

Шаг 9

Слегка приподнимите антенную пластину с конца, ближайшего к оперативной памяти.

Осторожно потяните антенную пластину прямо от кругового обода наружного корпуса.

Пока не снимайте антенную пластину. Она всё ещё прикреплена к плате AirPort/Bluetooth.

Шаг 10

Используйте кончик лопатки, чтобы осторожно поддеть антенный разъём и отсоединить его от платы AirPort/Bluetooth.

Шаг 11

Снимите антенную пластину с mini.

Шаг 12

Удалите следующие три винта:

Один винт T8 Torx длиной 5,0 мм или шестигранный винт 2,0 мм (подойдёт любой)

Один винт T6 Torx длиной 16,2 мм

Одна шпилька T6 Torx длиной 26 мм

Шаг 13

Осторожно потяните провода обеих термодатчиков жёсткого диска вверх, чтобы вывести их разъёмы из гнёзд на логической плате.

Шаг 14

Используйте плоский конец лопатки, чтобы поддеть и вывести разъёмы жёсткого диска и оптического привода из их гнёзд на логической плате.

Шаг 15

Чтобы отсоединить термодатчик оптического привода, зажмите его кабели между большим пальцем и лопаткой и подденьте лопаткой вверх, чтобы вывести разъём из гнезда на логической плате.

Шаг 16

Используйте кончик лопатки, чтобы поднять разъём ИК-датчика и вывести его из гнезда на логической плате.

Шаг 17

Для извлечения логической платы необходимо вставить в выделенные красным отверстия два цилиндрических стержня. Вставка инструментов в любые другие отверстия логической платы, кроме выделенных красным, может повредить плату.

Вставьте инструмент для извлечения логической платы Mac mini в два отверстия, выделенные красным. Убедитесь, что он касается наружного корпуса под логической платой, прежде чем продолжать.

Если у вас нет инструмента для извлечения логической платы, можно использовать два инструмента максимальным диаметром 2,5 мм. Вставьте по одному в каждое из выделенных отверстий.

Осторожно потяните инструмент в направлении платы ввода-вывода. Сборка логической платы и платы ввода-вывода должна немного сдвинуться из наружного корпуса.

Прекратите поддевание, когда плата ввода-вывода будет заметно отделена от наружного корпуса. Удалите инструмент для извлечения логической платы Mac mini.

Шаг 18

Одновременно сдвиньте два пластиковых зажима с крайнего левого и правого края платы ввода-вывода к середине платы и потяните плату ввода-вывода от наружного корпуса.

Шаг 19

Выньте сборку платы ввода-вывода/логической платы из наружного корпуса настолько, чтобы получить доступ к разъёму питания.

Используйте пинцет, чтобы отсоединить силовой кабель от логической платы.

Тяните разъём силового кабеля в сторону отверстия оптического привода.

Шаг 20

Осторожно выдвиньте сборку логической платы из mini, следя за тем, чтобы кабели не зацепились.

Шаг 21

Удалите два винта, крепящие динамик к плате логики:

Один 4,2 мм Torx T6

Один 3,7 мм Torx T6

Шаг 22

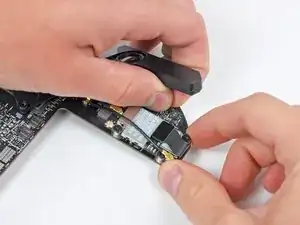

Осторожно поднимите провода динамика вверх, чтобы вывести разъём динамика из гнезда на плате логики.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.

Перевод руководства с ifixit.com
