Замена платы питания (DC-In) для PowerBook G4 Aluminum 12" 1–1.5 GHz

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов вправо.

Выньте батарею из компьютера.

Снимите четыре винта с крестообразным шлицем с крышки отсека оперативной памяти.

Сдвиньте крышку памяти в сторону от отсека.

Снимите длинный чёрный винт с крестообразным шлицем рядом с платой памяти.

Снимите небольшую EMI‑пластину под чёрным винтом.

Опустите дверцу на правой стороне отсека батареи.

Используйте лопаточку или маленькую плоскую отвёртку, чтобы отсоединить антенный разъём Airport от платы.

Возьмитесь за пластиковую защёлку и вытяните плату до конца.

Снимите клавиши F1, F2, F11 и F12 с клавиатуры.

Это пугает — сделайте глубокий вдох перед продолжением. Поместите указательный палец под верхний левый угол клавиши и поднимите вверх, пока не услышите щелчок. Затем перенесите палец на левый край клавиши и поднимите вверх, чтобы снять клавишу.

Вы освобождаете две защёлки слева клавиши из двух небольших отверстий в пластиковой ножничной механике.

При установке клавиш на место разместите клавишу прямо над её посадочным местом и нажмите вниз, пока не услышите, как клавиша защёлкнётся.

С помощью ногтя или небольшой плоской отвёртки оторвите серые наклейки, закрывающие каждый винт.

Снимите два коротких винта с крестообразным шлицем.

Поднимите клавиатуру за клавиши Esc и Eject и аккуратно поднимайте, пока клавиатура не станет вертикальной.

Возьмитесь за шлейф разъёма клавиатуры рядом с коннектором и отсоедините его от материнской платы.

Снимите три винта с крестообразным шлицем 2,5 мм внутри отсека батареи.

Поверните компьютер на 90 градусов по часовой стрелке и снимите два винта с крестообразным шлицем на корпусе.

Внешние винты корпуса примерно 1/4 дюйма в длину.

Поверните компьютер ещё на 90 градусов по часовой стрелке и снимите только нижний винт по обе стороны шарнира.

Поверните компьютер ещё на 90 градусов по часовой стрелке и снимите два винта с крестообразным шлицем на внешней стенке отсека батареи.

Примечание: при сборке эти два винта имеют длинные шейки.

Переверните компьютер и откройте его.

Снимите следующие 14 винтов:

Шесть винтов с крестообразным шлицем 2,5 мм по обе стороны от области клавиатуры.

Пять винтов с крестообразным шлицем 4,5 мм в левой половине области клавиатуры.

Один шестигранный винт 7 мм в верхнем левом углу верхней крышки (подойдёт отвертка T6 Torx).

Один винт с крестообразным шлицем 15 мм в верхней средней части области клавиатуры.

Один шестигранный винт 16,5 мм в верхнем правом углу верхней крышки (также подходит T6 Torx).

Этот шаг чрезвычайно сложен и может уничтожить Ваш компьютер. Легко вытащить разъём с красным и чёрным проводами (питание) из материнской платы. Если это произойдёт, исправить почти невозможно.

Отклейте две полоски фольгированной ленты на левой стороне области клавиатуры.

Разъёмы на концах кабелей очень плотно прикреплены к гнёздам на плате. Тянущая сила за сам кабель может либо отделить кабель от его разъёма, либо оторвать гнездо от материнской платы.

Аккуратно отсоедините разъёмы микрофона и питания от материнской платы. С помощью ногтей или стоматологического пика осторожно подденьте разъёмы, вынимая их из гнёзд. Следите, чтобы тянутое усилие приходилось только на сам разъём, а не на гнездо.

Начиная с одного из верхних углов вблизи экрана, обходите рамку, отделяя верхнюю крышку от нижней.

Используя отвёртку, аккуратно отпустите два серых пластиковых зажима внутри отсека батареи, чтобы снять правую часть верхней крышки.

Есть ещё два серых зажима, удерживающие левую часть верхней крышки. Они не легко поддаются, так как скрыты от взгляда до разборки. Они расположены в тех же местах, что и два в отсеке батареи, но на противоположной стороне трекпада. Попробуйте вставить плоский инструмент в отверстия зажимов и нажать зажимы внутрь (в сторону экрана), чтобы они отщелкнулись и освободили левую часть верхней крышки.

Снимите верхнюю крышку с компьютера.

Отклейте жёлтую ленту, фиксирующую кабель инвертора возле вентилятора.

Удалите следующие восемь винтов:

Один крестовой Phillips 4,5 мм возле модема.

Три крестовых Phillips по 6 мм возле дисплея.

Два больших крестовых Phillips по 7,5 мм с присоединёнными пружинами.

Два крестовых Phillips по 13 мм: один на нижней левой стороне радиатора и один между вентилятором и оптическим приводом.

Отделите кабель Bluetooth на правой стороне вентилятора.

Поднимите кабель инвертора одной рукой и аккуратно протяните его вокруг радиатора. Кабель инвертора всё ещё подключён к плате логики, поэтому будьте осторожны, чтобы не натянуть кабель слишком сильно.

Поддерживая радиатор обеими руками, аккуратно выньте его из компьютера. Будьте осторожны, чтобы не согнуть медную тепловую трубку, соединяющую две секции радиатора.

Если вам нужно установить радиатор обратно в ноутбук, у нас есть руководство по термопасте, которое упрощает замену термопрокладки.

Удалите один винт Phillips, фиксирующий плату датчика Холла к оптическому приводу.

Отведите кабель, соединяющий плату датчика Холла с платой DC-to-DC.

Используйте лопатку или кончик пальца, чтобы отсоединить кабель датчика Холла от платы DC-to-DC.

Используйте оранжевую пластиковую петлю, чтобы отсоединить кабель жёсткого диска от платы логики.

Удалите два винта Phillips, крепящие кронштейн жёсткого диска к металлической раме.

Поднимите жёсткий диск и извлеките его из компьютера.

Используйте лопатку или кончик пальца, чтобы отсоединить кабель индикатора сна от платы DC-to-DC.

Удалите следующие пять винтов/стояков с платы DC-to-DC:

Один крестовой Phillips 3,5 мм в нижнем правом углу.

Два крестовых Phillips по 3 мм по обе стороны от контактов батареи.

Один крестовой Phillips 10 мм в верхнем правом углу.

Один стояк длиной 14 мм с резьбой 4 мм в верхнем левом углу. Вы можете снять этот стояк с помощью 4 мм гайкореза или круглогубцев с тонкими носами.

Снимите серебристые ЭМИ-пальцы, расположенные рядом с контактами батареи.

Используйте лопатку, чтобы отжать край платы DC-to-DC, ближайший к дисплею, и извлечь плату из компьютера.

Удалите три винта Phillips, фиксирующие модем и экран модема к плате логики.

Отсоедините модем от платы логики, приподняв нижний край модема. Не удаляйте модем полностью пока — он всё ещё подключён к плате RJ-11.

Переверните модем и отсоедините кабель RJ-11.

Разъёмы на концах кабелей часто очень плотно сидят в гнёздах на плате логики. Тяга за сам кабель может либо оторвать кабель от разъёма, либо оторвать разъём от платы логики.

Аккуратно отсоедините шесть указанных разъёмов от платы логики. Чтобы отсоединить четыре белых разъёма, используйте ногти или зубочистку, чтобы осторожно поддеть разъёмы в их гнёздах. Убедитесь, что вы тянете только за разъём, а не за гнездо.

Поднимите кабель среднего динамика от нижнего левого угла вентилятора и разъедините два участка кабеля.

Выведите кабель микрофона из его канала в металлической раме.

Удалите следующие девять винтов:

Четыре крестовых Phillips по 3 мм вдоль левого края и возле вентилятора.

Один крестовой Phillips 4 мм в нижнем левом углу.

Два крестовых Phillips по 6 мм возле левой петли.

Один крестовой Phillips 9 мм в верхнем левом углу вентилятора.

Один крестовой Phillips 12 мм прямо над местом, где был расположен жёсткий диск.

Отделите жёлтую ленту, фиксирующую кабель данных дисплея к металлической раме, и выведите кабель данных дисплея из его направляющей в раме.

Удалите недавно обнажившийся винт Phillips рядом с платой RJ-11.

У некоторых компьютеров может быть два винта Phillips, крепящих плату RJ-11 к металлической раме.

Поднимите плату RJ-11 с левой стороны и снимите один скрытый под ней винт Phillips.

Возможно, вам придётся снять металлический экран над платой RJ-11, прежде чем вы сможете её приподнять.

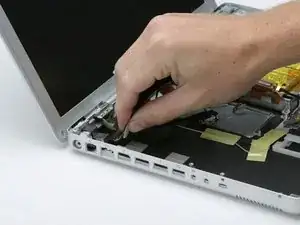

Поднимите и снимите серебристые экранирующие (EMI) контактные пластины, расположенные над портами на левой стороне компьютера.

Оттяните оранжевый кабель оптического привода одной рукой, а другой рукой поднимите переднюю часть металлической рамки над кабелем оптического привода.

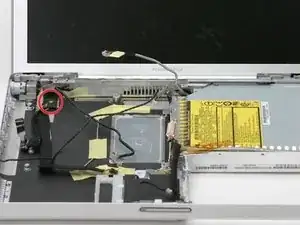

Выведите микрофонный кабель из его канала в верхнем правом углу рамки.

Металлическая рамка теперь должна быть свободна и может быть удалена из компьютера. Будьте осторожны при снятии рамки, чтобы ни один из кабелей не застрял на ней.

При сборке ноутбука убедитесь, что через петлю металла на рамке в верхнем правом углу проходит два провода — серебристый провод под прямым углом и тонкий чёрный канал микрофона. Третий провод, идущий снизу рамки, проходит над вентилятором. Четвёртый провод из этого угла непосредственно прикреплён к рамке.

Удалите два винта с крестовой головкой (Phillips) в нижнем правом углу платы логики.

При обратной сборке обратите внимание на пластиковую деталь непосредственно справа от винтов. Убедитесь, что вы не забыли установить её на место перед закреплением платы логики винтами.

Не поднимайте плату логики полностью, не отключив сначала разъём DC-In, расположенный под платой логики.

Частично приподнимите плату логики со стороны оптического привода.

Отключите разъём DC-In от нижней стороны платы логики.

В следующем шаге винт может быть закрыт чёрной лентой — при необходимости снимите её.

Удалите один винт с крестовой головкой, который крепит плату DC-In к нижней части корпуса.

Поднимите плоский чёрный кабель питания DC снизу корпуса, при необходимости удаляя ленту.

Поднимите передний правый угол платы DC-In и поверните её по часовой стрелке, чтобы вытянуть разъём питания из нижней части корпуса.
