Замена платы преобразователя питания DC-to-DC в PowerBook G4 Aluminum 12" 1–1.5 ГГц
Плата преобразователя питания DC-to-DC соединяет аккумулятор с компьютером.
Шаг 1

Используйте монету, чтобы повернуть фиксирующий винт аккумулятора на 90 градусов вправо.
Поднимите аккумулятор и выньте его из компьютера.
Шаг 2

Удалите четыре винта с крестообразным шлицем на крышке отсека памяти.
Сдвиньте крышку отсека памяти в сторону, чтобы снять её с отсека памяти.
Шаг 3

Удалите длинный чёрный винт с крестообразным шлицем рядом с платой памяти.
Снимите маленькую экранирующую пластину (EMI) под чёрным винтом.
Шаг 4

На клавиатуре снимите клавиши F1, F2, F11 и F12.
Это пугающий момент — глубоко вдохните перед продолжением. Поместите указательный палец под верхний левый угол клавиши и поднимите вверх до щелчка. Затем переместите палец к левой кромке клавиши и приподнимите, чтобы снять клавишу.
Вы освобождаете две защёлки с левой стороны клавиши из двух маленьких отверстий в пластиковой ножничной механике.
При установке клавиш поместите клавишу точно над посадочным местом и нажмите вниз до щелчка, чтобы клавиша встала на место.
Шаг 5

Подденьте ногтем или маленькой плоской отвёрткой серые наклейки, закрывающие каждый из винтов.
Шаг 6

Удалите два коротких винта с крестообразным шлицем.
Шаг 7

Поднимите клавиатуру за клавиши «esc» и «eject» и осторожно поднимите до вертикального положения.
Шаг 8

Схватите шлейф разъёма клавиатуры возле самого разъёма и отсоедините его от платы логики.
Шаг 9

Удалите три винта с крестообразным шлицем 2,5 мм внутри отсека аккумулятора.
Шаг 10

Поверните компьютер на 90 градусов по часовой стрелке и удалите два винта с крестообразным шлицем на корпусе.
Внешние винты корпуса примерно 1/4 дюйма в длину.
Шаг 11

Снова поверните компьютер на 90 градусов по часовой стрелке и удалите только нижний винт с каждой стороны петли.
Шаг 12

Поверните компьютер ещё на 90 градусов по часовой стрелке и удалите два винта с крестообразным шлицем на внешней стенке отсека аккумулятора.
Примечание: при сборке назад эти два винта имеют длинные стержни.
Шаг 13

Переверните компьютер и откройте его.
Удалите следующие 14 винтов:
Шесть винтов с крестообразным шлицем 2,5 мм по обеим сторонам области клавиатуры.
Пять винтов с крестообразным шлицем 4,5 мм в левой половине области клавиатуры.
Один шестигранный винт 7 мм в верхнем левом углу верхнего корпуса (подойдёт отвёртка T6 Torx).
Один винт с крестообразным шлицем 15 мм в верхней средней части области клавиатуры.
Один шестигранный винт 16,5 мм в верхней правой части верхнего корпуса (также подойдёт T6 Torx).
Шаг 14

Этот шаг крайне сложен и может повредить компьютер. Легко выдернуть разъём с красным и чёрным проводами (питание) из материнской платы. Если это произойдёт, восстановить его почти невозможно.
Осторожно отогните два куска фольгированной ленты слева от области клавиатуры.
Разъёмы на концах кабелей очень плотно прижаты к гнездам на плате логики. Тянуть за сам кабель нельзя — можно оторвать кабель от разъёма или разъём от платы.
Аккуратно отсоедините кабели микрофона и питания от платы логики. Используя ногти или стоматологическую лопатку, осторожно подденьте разъёмы из их гнёзд. Убедитесь, что тянете только за разъём, а не за гнездо.
Шаг 15

Начиная с одного из верхних углов рядом с экраном, обходите рамку, отделяя верхний корпус от нижнего корпуса.
Шаг 16

С помощью отвёртки аккуратно отпустите два серых пластиковых зажима внутри отсека аккумулятора, чтобы снять правую часть верхнего корпуса.
Есть ещё два серых пластиковых зажима, удерживающих левую часть верхнего корпуса. Их трудно высвободить, потому что они скрыты до разборки. Они находятся в тех же местах, что и два в отсеке аккумулятора, но на противоположной стороне трекпада. Попробуйте вставить плоский инструмент в отверстия зажимов и толкнуть зажимы внутрь (в сторону экрана), чтобы они освободились и отпустили левую часть верхнего корпуса.
Снимите верхний корпус с компьютера.
Шаг 17

Удалите один винт с крестообразным шлицем с платы датчика эффекта Холла с правой стороны компьютера.
Освободите прокладку кабеля, соединяющего плату датчика эффекта Холла с платой DC-to-DC.
Шаг 18

Отключите кабель датчика эффекта Холла от платы DC-to-DC.
Шаг 19

Удалите два винта с крестообразным шлицем с кронштейна жёсткого диска.
Шаг 20

Используйте оранжевую пластиковую петлю, чтобы отсоединить кабель жёсткого диска от платы логики.
Шаг 21

Используйте оранжевый кабель, чтобы подтянуть жёсткий диск вверх, затем выньте его вместе с кронштейном жёсткого диска из компьютера.
Шаг 22

Удалите следующие пять винтов:
Один филипс 3 мм возле защёлки экрана (учтите большой магнит на защёлке экрана).
Два филипс 3,5 мм, крепящие экранирующие лепестки к металлической раме.
Один филипс 10 мм возле оптического привода.
Одна стойка длиной 14 мм с резьбой 4 мм в верхнем левом углу. Эту стойку можно снять либо с помощью воротка на 4 мм, либо длинногубцами.

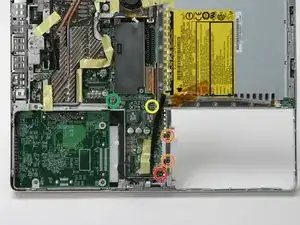

Поднимите экранирующие лепестки над разъёмом батареи от металлической рамы.
Шаг 23

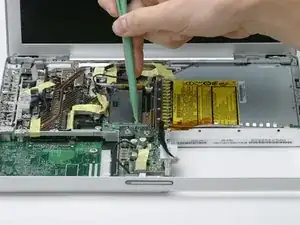

Поднимите конец платы преобразователя DC-to-DC, расположенный ближе к дисплею, и вытяните плату из компьютера.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
