Замена блока питания iMac G3 модель M4984

iMac G3. Для своего времени это был отличный компьютер с множеством функций.

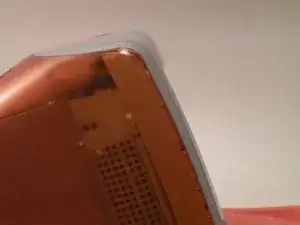

Начните с того, что переверните iMac вверх ногами. Полезно положить его на полотенце, чтобы не повредить экран и не поцарапать переднюю панель.

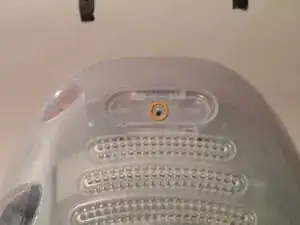

Удалите этот винт с крестообразной шлицем.

С помощью плоской отвертки обойдите нижнюю крышку по периметру, пока она не отойдет.

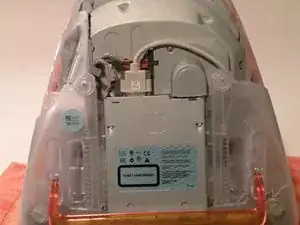

Затем поднимите нижнюю крышку вверх и выньте её, отложите в сторону.

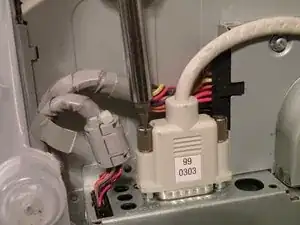

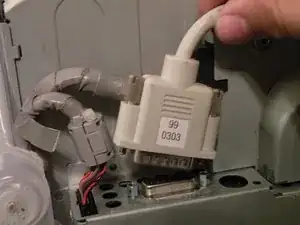

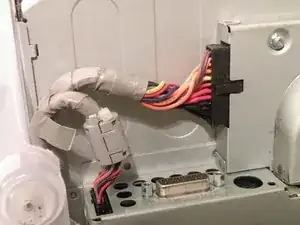

Теперь отсоедините видеоконнектор DB-15 от платы логики.

Для удобства можно использовать отвертку с крестообразным шлицем, чтобы вывернуть фиксирующие винты.

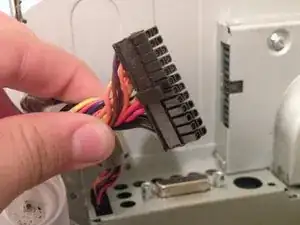

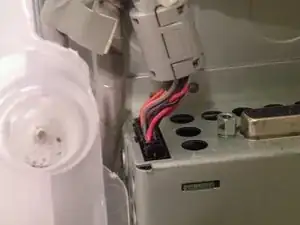

Отсоедините кабель питания от сборки платы логики.

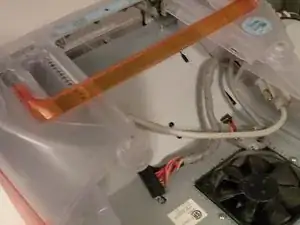

Снимите разъём передней панели. (Возможно, потребуется дополнительно удалить винт, который крепит разъём передней панели к сборке платы логики).

Теперь удалите эти винты с крестообразной шлицем.

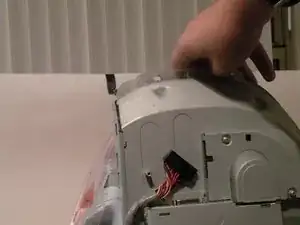

Возьмите сборку платы логики за пластиковую деталь и выньте её вверх.

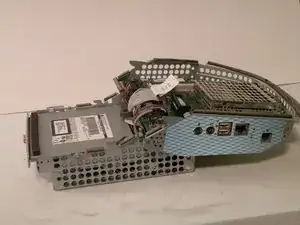

Сборка платы логики. Это сердце компьютера: в ней находятся материнская плата, процессор, оперативная память, видеопамять, батарейка PRAM, жесткий диск и оптический привод.

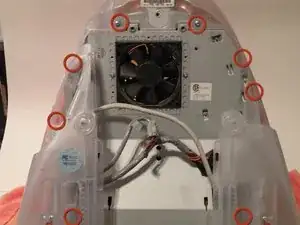

Теперь удалите эти винты.

Теперь снимите нижнюю крышку.

Снятие передней рамки:

Нет удобного положения для снятия передней рамки. Рекомендуется перевернуть iMac в нормальное рабочее положение.

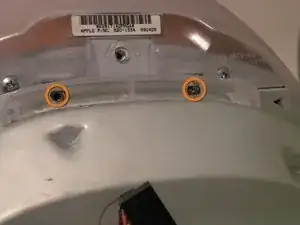

Удалите эти два винта с крестообразной шлицем.

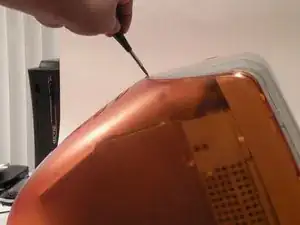

Далее обойдите рамку плоской отверткой, затем отведите её вверх и снимите.

Снятие прозрачного пластика:

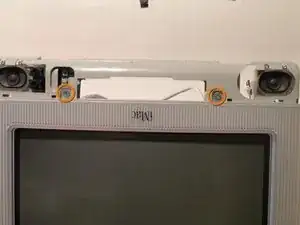

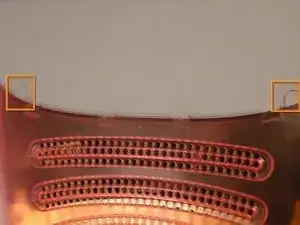

После снятия передней рамки откроются две заглушки винтов в верхней части — снимите их с помощью крестообразной отвертки.

Теперь с помощью крестообразной отвертки выкрутите винты.

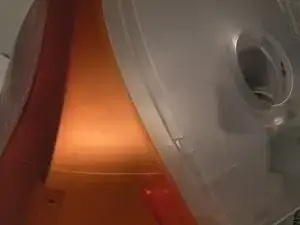

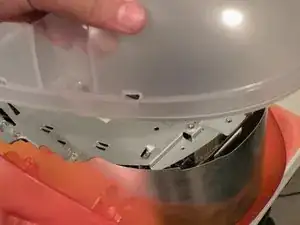

Теперь вы можете снять пластиковую панель.

Снятие экранировки EMI:

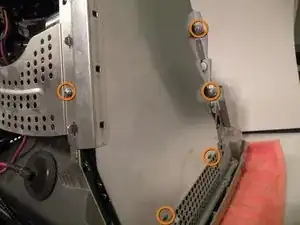

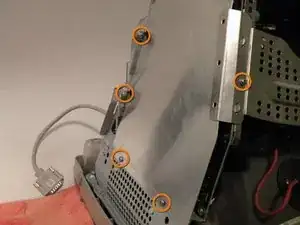

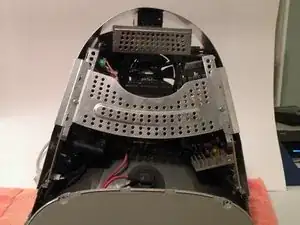

Выверните все 10 этих винтов и снимите защитный экран EMI.

Блок питания:

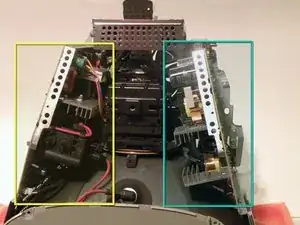

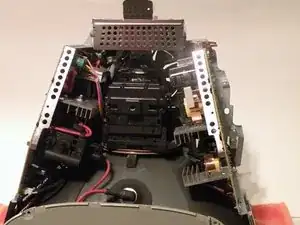

Снятие экрана EMI откроет две основные печатные платы.

Драйвер дисплея:

Блок питания:

Блок питания и плата драйвера опасны — если вы не знаете, что делаете, вы можете получить серьезную травму или погибнуть.

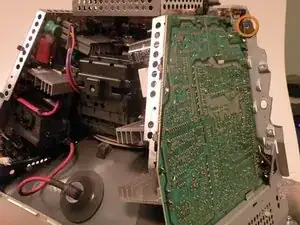

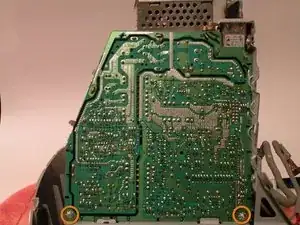

Удалите эти три винта.

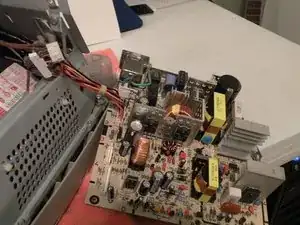

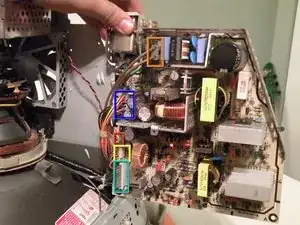

Теперь отведите плату в сторону и отсоедините следующие разъёмы:

Сетевой вход переменного тока

К вентилятору системы

Не снимайте этот разъём. Он отсоединяется вместе со сборкой питания платы логики.

К драйверу дисплея

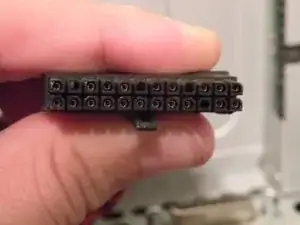

Разъём, прикреплённый к плате логики; чтобы снять его, просто проденьте через отверстие в металле:

Теперь вы должны иметь возможность извлечь блок питания.
