Замена платы разъёма RJ-11 для iBook G4 14" 1,42 GHz

Стандартный телефонный разъём для подключения к встроенному модему 56k.

Шаг 1

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Шаг 2

Потяните защёлки крепления клавиатуры (показаны жёлтым) на себя и поднимите клавиатуру до тех пор, пока она не выйдет из зацепления.

Если клавиатура не выходит, используйте маленькую плоскую отвёртку, чтобы повернуть фиксирующий винт клавиатуры (показан оранжевым) на 180 градусов в любую сторону и попробуйте снова.

Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.

Шаг 3

Ослабьте четыре серебристых винта с крестовой шлицевой головкой, крепящие защитный экран оперативной памяти.

Эти винты не выкручиваются полностью. Винты удерживаются на экране оперативной памяти, чтобы их нельзя было потерять.

Шаг 4

Снимите защитный экран оперативной памяти с компьютера.

Четыре установленных винта выйдут вместе с экраном оперативной памяти.

Шаг 5

Поднимите кабель клавиатуры с логической платы, удерживая кабель как можно ближе к разъёму.

При сборке iBook убедитесь, что вы подключили кабель клавиатуры перед установкой защитного экрана оперативной памяти.

Шаг 6

Закройте экран и переверните компьютер.

Удалите три шестигранных винта, используя отвёртку T8 Torx.

Короткий винт находится в центре.

Шаг 7

Используйте лопатку или маленькую плоскую отвёртку, чтобы снять три резиновые ножки с нижней крышки.

Шаг 8

Удалите три вновь обнажившихся винта с крестовой шлицевой головкой.

Один винт находится под каждой подушечкой (всего три).

Шаг 9

Используйте лопатку или маленькую плоскую отвёртку, чтобы поддеть три металлических кольца, в которых размещались резиновые амортизаторы.

Шаг 10

Удалите два винта с крестовой шлицевой головкой по бокам контактов батареи.

Шаг 11

Глубоко вдохните. Вас ждут сложные моменты, но мы обещаем, что нижняя крышка снимается.

Вдавите тонкие кромки нижней крышки вокруг отсека батареи, прогнув их за защёлки, затем поднимите, чтобы освободить этот угол нижней крышки.

Шаг 12

На стенке отсека батареи есть выступ, который фиксирует нижнюю крышку. Используйте маленькую плоскую отвёртку, чтобы поддеть нижнюю кромку этого выступа и потяните нижнюю крышку вверх, чтобы освободить этот выступ из держателей.

Шаг 13

Пропустите лопатку вдоль стыка между нижней и верхней крышками на передней части компьютера, чтобы освободить защёлки, фиксирующие нижнюю крышку. Поднимите нижнюю крышку и продолжайте пользоваться лопаткой по мере необходимости, пока не услышите три чётких щелчка.

Шаг 14

Продолжайте водить лопаткой вокруг переднего правого угла. На стороне с портами компьютера находятся две защёлки: одна у переднего угла и одна возле разъёма для вывода звука.

Шаг 15

Над оптическим приводом находятся три защёлки, которые необходимо освободить перед снятием нижней крышки. Вставьте лопатку в нижнюю крышку над оптическим приводом и проведите ею к задней части компьютера, пока не услышите три чётких щелчка.

Шаг 16

Передняя часть и боковые стороны нижней крышки теперь свободны.

Поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижнюю крышку вверх и на себя, пока задние защёлки не выйдут из зацепления.

Полезно немного покачивать крышку вверх-вниз.

Шаг 17

Снимите небольшие смазанные пружины с белыми пластиковыми колпачками по обеим сторонам контактов батареи.

Шаг 18

Снимите следующие 10 винтов с нижнего экрана:

Шесть винтов Phillips 3 мм

Три винта Phillips 7.5 мм

Один винт Phillips 14 мм

Шаг 19

Снимите нижний экран.

Шаг 20

Удалите один винт с крестовой шлицевой головкой, крепящий плату питания (DC-In).

Шаг 21

Выведите плату питания под углом из её отсека.

Возможно, придётся снять ленту, прикрепляющую кабель платы питания к корпусу.

Шаг 22

Оторвите кабель питания от клея, приклеивающего его к логической плате.

Шаг 23

Отключите кабель питания от логической платы.

Покачивание разъёма параллельно поверхности логической платы при лёгком натяжении может упростить снятие.

Шаг 24

Удалите следующие 11 винтов с нижней части компьютера:

Три крестовые Phillips 3 мм вокруг отсека аккумулятора.

Три крестовые Phillips 4,5 мм вдоль окантовки оптического привода. (магнитная отвёртка может помочь поднять эти винты)

Один крестовой Phillips 12 мм в нижнем правом углу.

Четыре крестовые Phillips 14,5 мм.

Шаг 25

Рекомендуем с этого момента размещать компьютер на мягкой ткани, чтобы не повредить плату.

Переверните компьютер и откройте его.

Удалите 3 крестовых винта Phillips с краёв области клавиатуры.

Более короткий винт находится в нижнем левом углу. Левый угол обозначен синим «L» на фотографии и находится справа.

Шаг 26

Будьте особенно осторожны при отсоединении кабелей в последующих шагах. Никогда не тяните непосредственно за кабели — используйте лопатку, чтобы поддеть разъём непосредственно из его гнезда.

Поднимите верхнюю панель и с помощью лопатки или пальца отключите коннектор трекпада, скрытый под белой пластиковой защёлкой.

Будьте внимательны при подъёме верхней панели, так как её защёлки всё ещё зацеплены за металлическую раму.

Шаг 27

Разъёмы, припаянные к материнским платам большинства iBook, очень хрупки и легко ломаются. Проявляйте крайнюю осторожность при вынимании коннекторов из гнёзд.

Поднимите верхнюю панель достаточно, чтобы отсоединить синий и белый силовой кабель от логической платы. Используя ногти, осторожно подденьте коннектор и извлеките его из гнезда.

Осторожно отсоедините разноцветный кабель динамика от логической платы тем же способом.

Шаг 28

Удалите следующие 16 винтов:

Тринадцать крестовых Phillips 3 мм.

Один крестовой Phillips 3 мм.

Два крестовых Phillips 4 мм.

При сборке убедитесь, что винт возле левого шарнира проходит через петлю в кабеле данных дисплея, фиксируя кабель к верхней панели.

Шаг 29

Поднимите верхний экранный щит с правой стороны, следя за верхним левым углом, который может зацепиться за металлический каркас.

Шаг 30

Удалите два винта Phillips, фиксирующие белые пластиковые «пальцы» окантовки портов к металлическому каркасу.

Более длинный винт идёт в более длинный «палец», ближе к дисплею.

Шаг 31

Поднимите левую сторону компьютера и сдвиньте окантовку портов в сторону.

Шаг 32

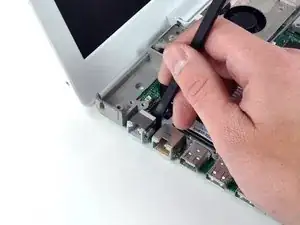

Вставьте лопатку между платой RJ-11 и металлическим каркасом и подденьте плату RJ-11, отрывая её от логической платы.

Шаг 33

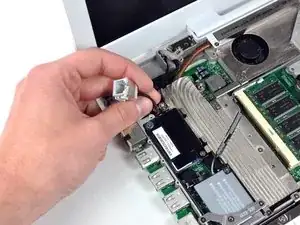

Отключите кабель RJ-11 от модема.

При снятии может потребоваться покачивание разъёма при лёгком натяжении, чтобы помочь извлечь его.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
