Замена оперативной памяти iMac G3 модели M4984
iMac G3 был совершенно новым для Apple полнофункциональным компьютером «всё-в-одном». Он выпускался в пяти различных полупрозрачных пластиковых цветах: голубой, лаймовый, клубничный, виноградный и мандариновый — их называли «5 вкусов». Буква «i» в названии iMac обозначала интернет; компьютер был весьма функционален: имел встроенную LAN, инфракрасный интерфейс (в более поздних моделях удалён), процессор PowerPC 750 (G3) с частотой 233 МГц, 266 МГц или 333 МГц и встроенный 15" ЭЛТ-экран. Этот компьютер проложил путь современным Mac.
iMac G3 M4984 использует модулі памяти форм-фактора ноутбука PC100. Некоторые модели поддерживают максимум 256 МБ, другие — до 512 МБ; это полностью зависит от прошивки устройства.
Шаг 1
iMac G3. Для своего времени это был отличный компьютер с множеством возможностей.
Шаг 2
Начните с переворачивания iMac вверх дном. Рекомендуется положить его на полотенце, чтобы не повредить экран и не поцарапать переднюю панель.
Шаг 3
Удалите этот винт с крестообразной шлицем.
Используя плоскую отвёртку, пройдитесь вокруг нижней крышки, пока она не отойдёт.
Затем поднимите нижнюю крышку вверх и выньте её, отложите в сторону.
Шаг 4
Теперь отсоедините видеоконнектор DB-15 от логической платы.
Для удобства можно использовать отвёртку с крестообразным шлицем, чтобы снять крепёжные винты с накаткой.
Шаг 5
Отключите кабель питания от узла логической платы.
Шаг 6
Снимите разъём передней панели. (Возможно, потребуется также удалить дополнительный винт, крепящий разъём передней панели к узлу логической платы).
Шаг 7
Теперь удалите эти винты с крестообразной шлицем.
Захватите узел логической платы за пластиковую насадку и выньте его вверх.
Шаг 8
Узел логической платы. Это сердце компьютера: он содержит материнскую плату, процессор, оперативную память, видеопамять, батарейку PRAM, жёсткий диск и оптический привод.
Шаг 9
Теперь пора извлечь оперативную память.
Шаг 10

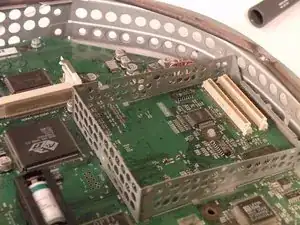

Снимите экран процессора, это откроет «верхний разъём». Это разъём оперативной памяти, доступный пользователю; второй разъём расположен под платой процессора.
iMac использует модули ноутбучной памяти PC100; по официальным данным Apple поддерживает до 256 МБ (2×128 МБ), неофициально некоторые модели могут поддерживать до 512 МБ (2×256 МБ).
Разожмите защёлки, модуль памяти приподнимется, затем извлеките его.
Шаг 11
Оперативная память (нижний разъём).

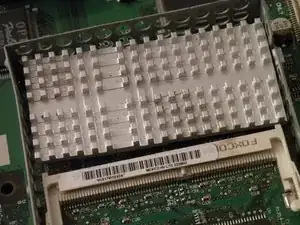

Снимите радиатор процессора.

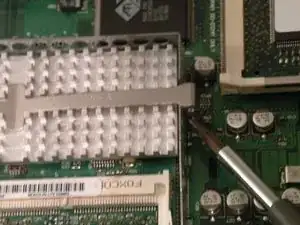

Используйте плоскую отвёртку. Снимите зажим радиатора — он отщёлкнется и может потеряться, если не следить за ним.
Снимите радиатор, чтобы получить доступ к процессору, затем приподнимите плату процессора — она выйдет с небольшим усилием.
Шаг 12

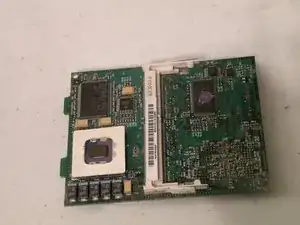

Снятие платы процессора:
Вынимайте плату за этот край.
Шаг 13
Теперь переверните плату.

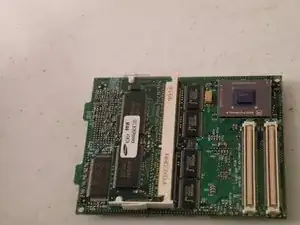

Это откроет ещё одну планку ноутбучной памяти PC66.
Скорее всего это модуль на 32 МБ, так как iMac штатно поставлялся с 32 МБ оперативной памяти.

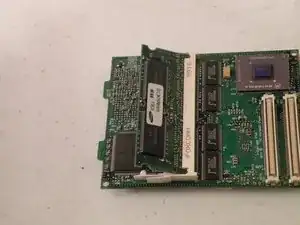

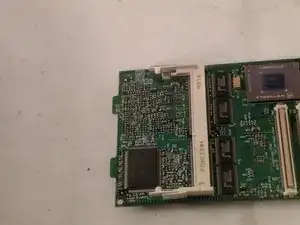

Сожмите защёлки, модуль приподнимется, после чего его можно вынуть и отложить в сторону.
Шаг 14

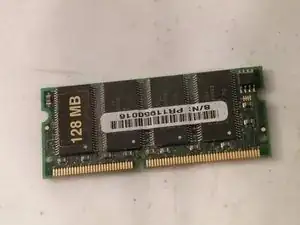

Оперативная память.
iMac поддерживает два модуля ноутбучной памяти PC66, при этом также совместимы модули PC100 и PC133 (в ноутбучном форм-факторе).
Заключение
Для сборки устройства выполните перечисленные действия в обратном порядке.
