Замена индикатора режима сна (белый мигающий светодиод) в iBook G4 14" 1.42 GHz

Используйте монету, чтобы повернуть винт-фиксатор батареи на 90 градусов по часовой стрелке.

Выньте батарею из компьютера.

Оттяните защёлки для снятия клавиатуры (показаны жёлтым) на себя и поднимите клавиатуру, пока она не отщелкнется.

Если клавиатура не снимается, используйте маленькую плоскую отвёртку, чтобы повернуть фиксирующий винт клавиатуры (показан оранжевым) на 180 градусов в любом направлении и попробуйте снова.

Переверните клавиатуру лицевой стороной вниз, отводя её от экрана, и положите на область трекпада.

Ослабьте четыре серебристых винта с крестовой шлицем, удерживающих экран защиты оперативной памяти.

Эти винты не выкручиваются полностью. Винты закреплены на экране защиты памяти, чтобы их не потерять.

Снимите экран защиты оперативной памяти с компьютера.

Четыре закреплённых винта выйдут вместе с экраном защиты памяти.

Оттяните кабель клавиатуры от материнской платы, удерживая кабель как можно ближе к разъёму.

При сборке iBook убедитесь, что вы снова подключили кабель клавиатуры до установки экрана защиты оперативной памяти.

Закройте дисплей и переверните компьютер.

Удалите три винта с шестигранной головкой, используя отвертку Torx T8.

Короткий винт находится в центре.

Используйте медиатор или маленькую плоскую отвёртку, чтобы снять три резиновые ножки с нижней крышки.

Уберите три только что обнаруженных винта с крестообразным шлицем.

Под каждым буфером находится по одному винту (всего три).

Используйте медиатор или маленькую плоскую отвёртку, чтобы поддеть три металлических кольца, в которых располагались резиновые буферы.

Снимите по два винта с крестообразным шлицем с каждой стороны контактов батареи.

Глубоко вдохните. Впереди трудные моменты, но мы обещаем, что нижняя крышка снимается.

Вдавите тонкие кромки нижней крышки вокруг отсека батареи, прогнув их мимо защёлок, затем приподнимите, чтобы освободить угол нижней крышки.

На стенке отсека батареи есть паз, который фиксирует нижнюю крышку. Используйте маленькую плоскую отвёртку, чтобы поддеть нижнюю кромку паза и потяните нижнюю крышку вверх, чтобы освободить паз от удерживающих его защёлок.

Проведите медиатором по шву между нижней и верхней крышками спереди компьютера, чтобы освободить защёлки, фиксирующие нижнюю крышку. Поднимите нижнюю крышку и продолжайте использовать медиатор по мере необходимости, пока не услышите три характерных щелчка.

Продолжайте водить медиатором вокруг переднего правого угла. На стороне с портами есть две защёлки: одна у переднего угла и одна возле порта звукового выхода.

Над оптическим приводом находятся три защёлки, которые необходимо освободить перед снятием нижней крышки. Вставьте медиатор в нижнюю крышку над оптическим приводом и проведите им к задней части компьютера, пока не услышите три чётких щелчка.

Передняя часть и боковые стороны нижней крышки теперь свободны.

Поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижнюю крышку вверх и на себя, пока задние защёлки не выйдут из зацепления.

Полезно слегка потрясти корпус вверх-вниз.

Снимите маленькие смазанные пружины с белыми пластиковыми колпачками по обе стороны контактов батареи.

Удалите следующие 10 винтов с нижнего экрана:

Шесть винтов Phillips 3 мм

Три винта Phillips 7,5 мм

Один винт Phillips 14 мм

Поднимите и снимите нижний экран.

Удалите один винт с крестообразным шлицем, удерживающий плату питания (DC-In).

Выведите плату питания под углом из её отсека.

Возможно, потребуется снять ленту, которая прикрепляет кабель платы питания к корпусу.

Отделите кабель питания от клея, приклеивающего его к материнской плате.

Отключите кабель питания от материнской платы.

Качание разъёма параллельно поверхности материнской платы при лёгком натяжении может помочь при снятии.

Удалите следующие 11 винтов с нижней части компьютера:

Три крестообразных винта 3 мм вокруг отсека аккумулятора.

Три крестообразных винта 4,5 мм вдоль лицевой панели оптического привода. (магнитная отвёртка может помочь извлечь эти винты)

Один крестообразный винт 12 мм в нижнем правом углу.

Четыре крестообразных винта 14,5 мм.

Рекомендуем с этого момента положить компьютер на мягкую ткань, чтобы не повредить плату.

Переверните компьютер и откройте его.

Удалите 3 крестообразных винта с краёв области клавиатуры.

Короткий винт находится в нижнем левом углу. Левый угол отмечен синим «L» на фотографии и расположен справа.

Будьте особенно осторожны при отсоединении кабелей в следующих шагах. Никогда не тяните за сами кабели — используйте лопатку, чтобы отжать разъём прямо из его гнезда.

Поднимите верхнюю крышку и с помощью лопатки или пальца отключите разъём трекпада, спрятанный под белой пластиковой защёлкой.

Будьте осторожны при подъёме верхней крышки, её защёлки всё ещё удерживаются за металлическую рамку.

Разъёмы, припаянные к материнским платам большинства iBook, очень хрупкие и легко ломаются. Проявляйте крайнюю осторожность при вытаскивании разъёмов из их гнёзд.

Поднимите верхнюю крышку настолько, чтобы отсоединить синий и белый силовой кабель от платы. С помощью ногтей аккуратно подденьте разъём и вытащите его из гнезда.

Осторожно так же отсоедините многоцветный кабель динамика от платы.

Удалите следующие 16 винтов:

Тринадцать крестообразных винтов 3 мм.

Один крестообразный винт 3 мм.

Два крестообразных винта 4 мм.

При сборке убедитесь, что винт возле левого шарнира проходит через петлю на кабеле данных дисплея, закрепляя кабель за верхней крышкой.

Поднимите верхний экранный щиток с правой стороны, следя за верхним левым углом, который может зацепляться за металлический каркас.

Удалите единственный крестообразный винт, крепящий индикатор сна к металлическому каркасу.

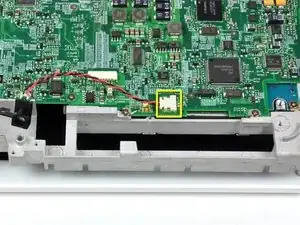

Переверните компьютер и отключите индикатор сна от логической платы, при необходимости удалив ленту.
