Замена карты AirPort Extreme в iMac Intel 17"

Ослабьте два неподвижных винта с крестообразным шлицем, закрепляющих крышку доступа к iMac.

Снимите крышку доступа с iMac.

Перед началом ремонта отключите компьютер от питания и нажмите и удерживайте кнопку питания в течение 20–30 секунд для разрядки внутренних конденсаторов.

Удалите следующие четыре винта:

Три винта T8 Torx, длиной 6 мм.

Один винт T8 Torx, длиной 8 мм.

Переверните iMac и положите его основанием подставки вниз на ровную поверхность.

Чтобы приподнять переднюю панель корпуса iMac, выполните одновременно следующие действия:

Используйте большие пальцы, чтобы прижать рычаги памяти и удерживать iMac на месте.

Используйте указательные пальцы, чтобы потянуть небольшой перемычный участок материала на передней панели корпуса к себе.

Поднимите переднюю панель корпуса указательными пальцами.

Когда небольшой перемычный участок материала освободится от рычагов памяти, приподнимите переднюю панель корпуса за нижний край настолько, чтобы она освободила нижний край задней крышки.

Верните iMac в вертикальное положение на подставке.

Вставьте пластиковую карточку в угол отверстия вентиляции воздуха у верхней части задней крышки.

Толкните карточку к верхней части iMac, чтобы освободить защёлку передней панели корпуса.

Оттяните переднюю панель корпуса от задней крышки.

Повторите этот процесс для другой стороны передней панели корпуса.

Возможно, потребуется несколько слоёв клейкой ленты на верхней части карточки доступа, чтобы помочь освободить защёлки.

Если панель не поддаётся, нажмите её нижним краем обратно на заднюю крышку и повторите процесс открытия.

Положите iMac основанием подставки вниз на стол.

Поднимите переднюю панель корпуса за нижний край и поверните её от остальной части iMac, следя за тем, чтобы не зацепить рычаги памяти.

Положите переднюю панель корпуса над остальной частью iMac.

Если необходимо, удалите кусок каптоновой ленты (можно выбросить), обёрнутой вокруг кабелей микрофона и камеры.

Отключите кабели камеры и микрофона.

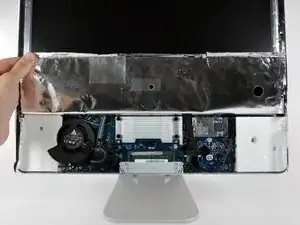

Отогните нижний экран электромагнитного экрана (EMI) от задней крышки.

Необходимо отогнуть экран только с трёх сторон. Оставьте его прикреплённым к дисплею.

Удобно зафиксировать экран лентой на панели дисплея, чтобы он не мешал.

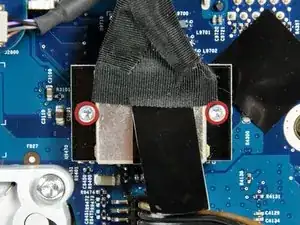

Снимите два винта T6 Torx длиной 4,8 мм, которыми кабель данных дисплея закреплён на плате логики.

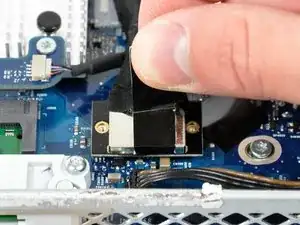

Возьмитесь за разъём кабеля данных дисплея за чёрную защёлку и вытяните его прямо вверх с платы логики.

Снимите два винта T6 Torx длиной 4,8 мм, которыми карта AirPort Extreme закреплена на плате логики.

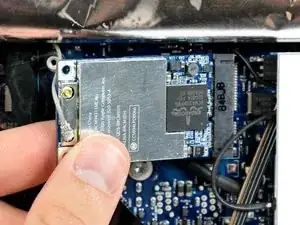

Поднимите свободный конец немного и потяните карту AirPort Extreme прямо от её разъёма.

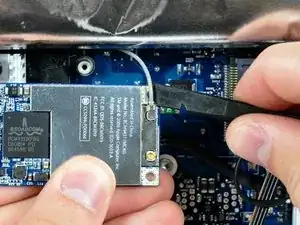

С помощью лопатки подденьте антенный разъём и отсоедините его от карты AirPort Extreme.
