Замена видеопамяти iMac G3 модель M4984

iMac G3. Для своего времени это был отличный компьютер с большим набором функций.

Начните с переворачивания iMac вверх ногами. Удобнее положить его на полотенце, чтобы не повредить экран и не поцарапать лицевую панель.

Удалите этот винт с крестообразным шлицем.

Используя плоскую отвертку, пройдитесь вокруг нижней крышки, пока она не отойдёт.

Затем поднимите нижнюю крышку вверх и выньте её, отложите в сторону.

Теперь отсоедините DB-15 видеоконнектор от материнской платы.

Полезно использовать крестовую отвертку для отворачивания фиксирующих винтов с ручными головками.

Отсоедините кабель питания от узла материнской платы.

Снимите разъём передней панели. (Возможно, потребуется также удалить дополнительный винт, соединяющий разъём передней панели с узлом материнской платы).

Теперь удалите эти винты с крестообразным шлицем.

Возьмите узел материнской платы за пластиковую деталь и выньте его.

Узел материнской платы. Это «сердце» компьютера: он содержит системную плату, процессор, оперативную память, видеопамять, батарею PRAM, жесткий диск и оптический привод.

Слот DIMM для видеопамяти расположен сверху на материнской плате. Многие путают его с системной оперативной памятью, которая спрятана под экранирующей крышкой процессора.

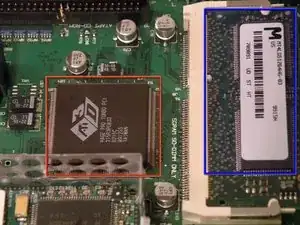

Графический процессор: ATI 3D Rage Pro Turbo PCI с 2 МБ встроенной памяти + DIMM для видеопамяти:

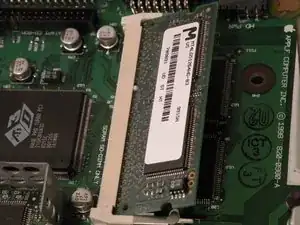

DIMM видеопамяти:

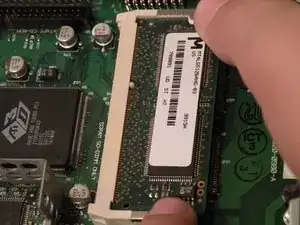

Чтобы извлечь DIMM видеопамяти, отведите фиксирующие защёлки в стороны — модуль должен приподняться, затем извлеките его.

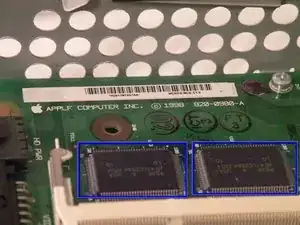

2 МБ видеопамяти распаяны на материнской плате:

По имеющейся информации, iMac поддерживает всего 10 МБ видеопамяти: 2 МБ на плате и 8 МБ в DIMM.
