Замена жесткого диска iMac G3, модель M4984

iMac G3. Это был отличный компьютер для своего времени и имел множество функций.

Начните с переворачивания iMac «вверх ногами». Может быть полезно положить его на полотенце, чтобы не повредить экран и не поцарапать панель.

Удалите этот винт с крестообразной головкой (Phillips).

Используя плоскую отвертку, продвигайтесь по периметру нижней крышки, пока она не снимется.

Затем поднимите нижнюю крышку вверх и выньте её, отложите в сторону.

Теперь отсоедините видеоконнектор DB-15 от платы логики.

Может помочь использование отвертки Phillips для удаления винтов с накатанной головкой.

Отсоедините кабель питания от узла платы логики.

Снимите разъем передней панели. (Возможно, потребуется также снять дополнительный винт, закрепляющий разъем передней панели на узле платы логики).

Теперь удалите эти винты Phillips.

Возьмите узел платы логики за пластиковую часть и выньте его.

Узел платы логики. Это сердце компьютера: он содержит материнскую плату, процессор, оперативную память, видеопамять, батарею PRAM, жесткий диск и оптический привод.

Теперь приступим к снятию оптического привода!

Оптический привод расположен ближе к передней части узла.

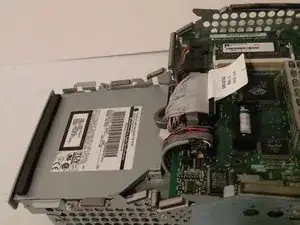

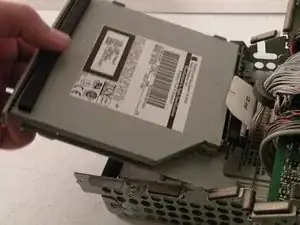

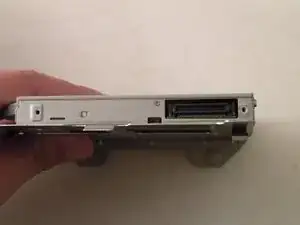

Чтобы вынуть привод, нажмите его внутрь, поднимите вверх и затем потяните вперед.

При вытягивании привода отключите ленточный кабель и отложите его в сторону.

Снимите два винта Phillips #00.

Затем удалите плату. Это покажет, что установлен стандартный PATA-диск.

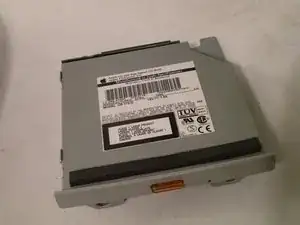

Поздравляем, диск свободен! Вы можете использовать любой PATA-диск с лотковым загрузчиком в iMac G3, что означает возможность установки записывающего привода для записи CD в OS9 или X (если используете OSX, устанавливайте привод DVD), но, разумеется, только оригинальные приводы будут соответствовать внешнему виду iMac.

Извлечение жесткого диска:

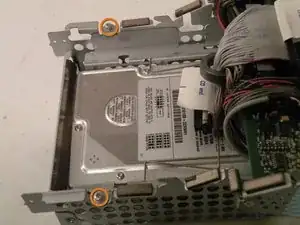

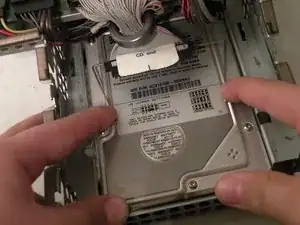

Начните с удаления этих винтов Phillips:

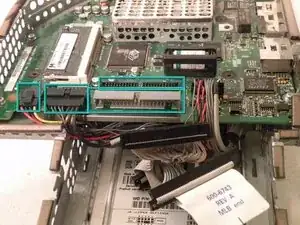

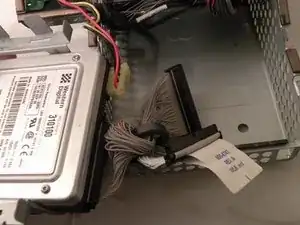

Теперь отсоедините все эти кабели:

Теперь снимите пружину фиксации оптического привода.

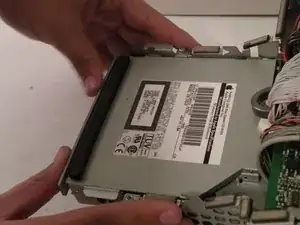

Нажмите с обеих сторон и потяните на себя, освобождая пружину фиксации.

Полезно выполнять это по одной стороне за раз.

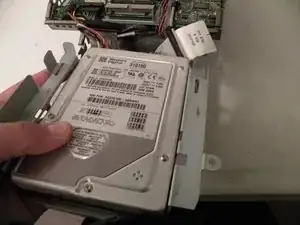

Теперь поднимите диск вверх и выньте его.

Убедитесь, что никакие кабели не зацеплены перед окончательным извлечением диска!

При установке нового диска убедитесь, что перемычка настроена на «Одиночный диск». На большинстве дисков это означает снятие перемычки или её расположение горизонтально вместо вертикально, чтобы не потерять её.

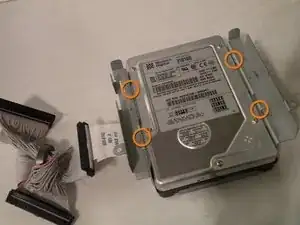

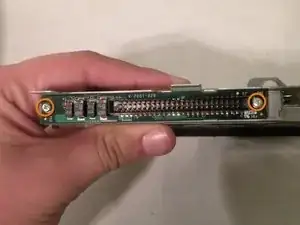

Чтобы снять диск с металлического кожуха, удалите эти четыре винта с боковой стороны диска.
