iMac M1 24" Полная идентификация микросхем

Apple

Мы не смогли включить каждую деталь идентификации микросхем в разборку iMac M1 24". Поэтому, если вам не хватило этих сладких кремниевых кадров, вот более подробный обзор микросхем, найденных на основной плате, промежуточной плате и плате дисплея.

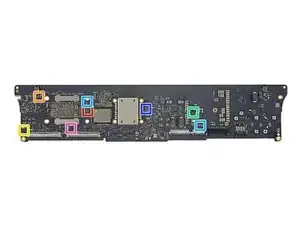

Шаг 1

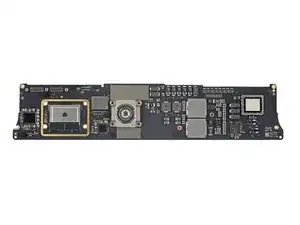

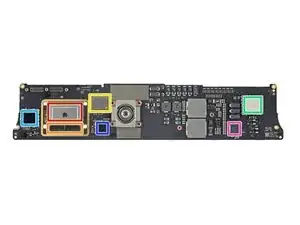

Задняя сторона основной платы:

Apple APL1102/339S00817 64-битный M1 8-ядерный SoC (система на кристалле).

SK hynix H9HCNNNCRMMVGR-NEH 8 ГБ (2 x 4 ГБ) память LPDDR4 SDRAM

Kioxia KICM225VE4779 128 ГБ флеш-память NAND

Murata 339S00763 модуль Wi-Fi/Bluetooth

Apple APL1096/343S00474 интегральная микросхема управления питанием

Apple APL1097/343S00475 интегральная микросхема управления питанием

Richtek RT4541GQV интегральная микросхема управления питанием

Шаг 2

Задняя сторона основной платы, продолжение:

Texas Instruments INA210 бидирекционный усилитель измерения тока

Texas Instruments INA214 бидирекционный усилитель измерения тока

Texas Instruments TPS62137 преобразователь постоянного тока

Dialog Semiconductor (бывшая Silego) SLG59M301V переключатель нагрузки на 4 ампера

Texas Instruments SN74AVC4T234 4-битный трансивер шины

Шаг 3

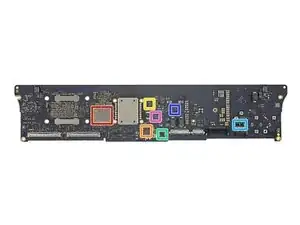

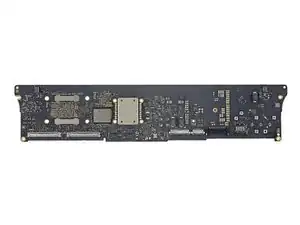

Передняя сторона основной платы:

Kioxia KICM225VE4779 128 ГБ флеш-память NAND

Broadcom BCM57762 контроллер Ethernet

Infineon (бывшая Cypress Semiconductor) CYPDC1185B2-32LQXQ контроллер кабеля USB-C

Cirrus Logic CS42L83A аудиокодек

Analog Devices SSM3515B 31-ваттный аудиоусилитель класса D

Analog Devices (бывшая Linear Technology) LTC3890-2 двухфазный синхронный понижающий преобразователь

Texas Instruments TPS259827ON 15-амперный электронный предохранитель с контролем тока нагрузки и управлением переходными режимами

Шаг 4

Передняя сторона основной платы, продолжение:

Macronix MX25U6472F 64 МБ последовательная NOR флеш-память

Texas Instruments OPA333 одноканальный операционный усилитель CMOS с компенсацией нуля

Датчик температуры (вероятно)

Texas Instruments INA210 бидирекционный усилитель измерения тока

Nexperia (бывшая NXP Semiconductor) 74AVC2T45 2-битный двунаправленный транслятор уровня напряжения/трансивер

Texas Instruments SN74AHC1G32 одинарный 2-входовой логический элемент ИЛИ

NXP Semiconductor SN210V контроллер NFC с защищённым элементом

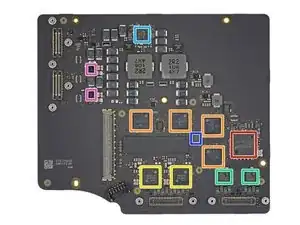

Шаг 5

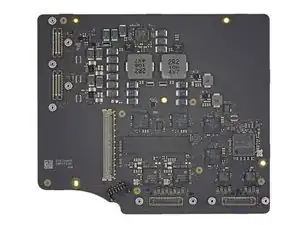

Промежуточная плата:

ASMedia ASM3142 контроллер преобразования PCIe в USB 3.1 Gen 2

Texas Instruments CD3218B12 контроллер порта и обеспечения питания USB-C

Intel JHL8040R ретаймер Thunderbolt 4

ASMedia ASM1543 мультиплексор с переключением 4:2 на 10 Гбит/с с поддержкой USB 3.1 типа C

Analog Devices (бывшая Linear Technology) LTC3890-2 двухфазный синхронный понижающий преобразователь

Texas Instruments TMP464 пятиканальный датчик температуры

Analog Devices SSM3515B 31-ваттный аудиоусилитель класса D

Шаг 6

Промежуточная плата, продолжение:

Winbond W25Q80DVUXIE 8 МБ последовательная NOR флеш-память

Texas Instruments INA231BIYFD 16-битный монитор тока, напряжения и мощности

Texas Instruments TMUX1108 одноканальный аналоговый мультиплексор (вероятно)

Texas Instruments TLV75533P 500 мА стабилизатор низкого падения

Maxim Integrated преобразователь постоянного тока

Nexperia (бывшая NXP Semiconductor) 74AUP1G09 одинарный логический элемент И

Dialog Semiconductor (бывшая Silego) SLG59M301V переключатель нагрузки на 4 ампера

Шаг 7

Промежуточная плата, продолжение:

Nexperia (бывшая NXP Semiconductor) LSF0101 1-битный двунаправленный транслятор уровня напряжения

Texas Instruments SN74AXC1T45 трансивер двунаправленной шины с двойным питанием

Texas Instruments SN74AUP1G17 триггер Шмитта (вероятно)

Шаг 8

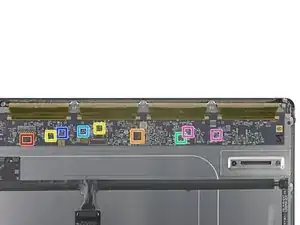

Левая сторона платы дисплея:

Parade Technologies DP855A контроллер тактирования DisplayPort

Silicon Works SW50024 преобразователь уровней LCD

Winbond W25Q40EWUXIE 4 МБ последовательная NOR флеш-память

Texas Instruments TMP468 9-канальный датчик температуры

Dialog Semiconductor (бывшая Silego) SLG46826 массив смешанных сигналов

Analog Devices (бывшая Linear Technology) LTC3115-1 2-амперный синхронный понижающий преобразователь

Texas Instruments TPS62140 2-амперный понижающий преобразователь

Шаг 9

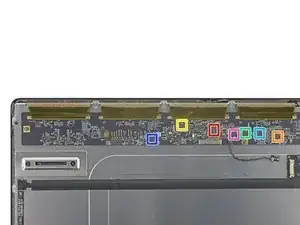

Правая сторона платы дисплея:

Texas Instruments BUF18830 18-канальный генератор гамма-напряжения

Richtek RT6811HGQV управление питанием дисплея

Texas Instruments TPS259571 электронный предохранитель с защитой от перенапряжения

Texas Instruments TPS26621 800 мА электронный предохранитель с защитой от обратной полярности

Texas Instruments 2N7001T однобитный буферизованный преобразователь аналогового сигнала с двойным питанием

Texas Instruments TLV76701 стабилизатор низкого падения на 1 ампер

Texas Instruments SN74LVC1G04 одинарный инвертор

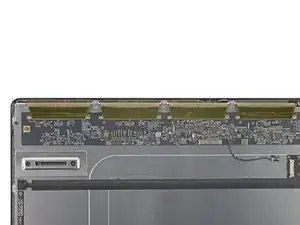

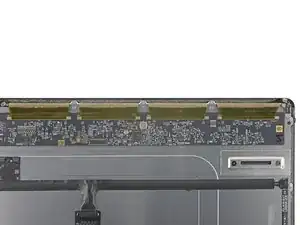

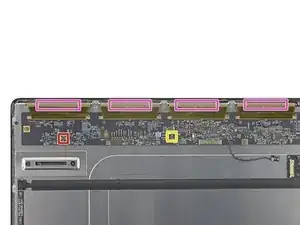

Шаг 10

Левая и правая сторона платы дисплея, продолжение:

Texas Instruments OPA2810 двухканальный операционный усилитель с выходом на рельсы

ON Semiconductor аналоговый переключатель

Texas Instruments TPS62137 преобразователь постоянного тока

Dialog Semiconductor переключатель нагрузки (вероятно)

Texas Instruments микроконтроллер (вероятно)

Texas Instruments стабилизатор (вероятно)

Драйверы дисплея

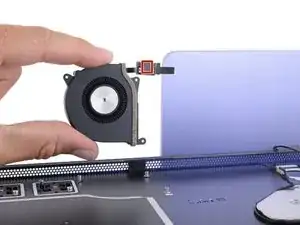

Шаг 11

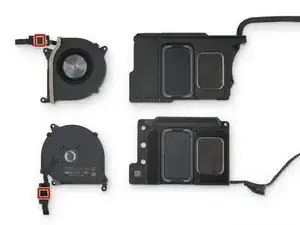

Texas Instruments DRV10975 драйвер бесщёточного двигателя постоянного тока

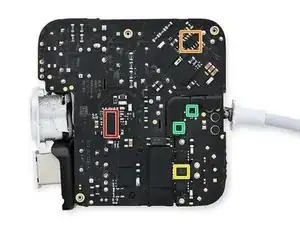

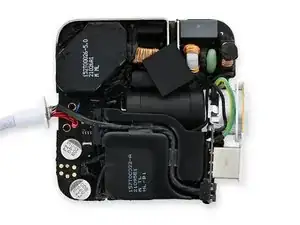

Шаг 12

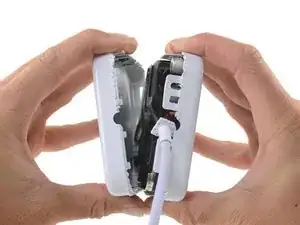

Частичный список микросхем на плате блока питания:

NXP Semiconductor TEA19161T цифровой контроллер источника питания

NXP Semiconductor TEA19162T контроллер коррекции коэффициента мощности

NXP Semiconductor TEA2095TE контроллер переключения синхронного выпрямителя
