Замена платы Reed Switch для iBook G4 14" 1.42 GHz

Отвечает за определение состояния сна.

Шаг 1

Используйте монету, чтобы повернуть запирающий винт аккумулятора на 90 градусов по часовой стрелке.

Поднимите аккумулятор и извлеките его из компьютера.

Шаг 2

Потяните защёлки крепления клавиатуры (показаны жёлтым) на себя и приподнимите клавиатуру, пока она не отщёлкнется.

Если клавиатура не отщёлкивается, используйте маленькую отвёртку с плоским лезвием, чтобы повернуть запирающий винт клавиатуры (показан оранжевым) на 180 градусов в любую сторону и повторите попытку.

Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область тачпада.

Шаг 3

Ослабьте четыре серебристых винта Phillips, которые удерживают защиту ОЗУ.

Эти винты не выйдут полностью. Они остаются в защите ОЗУ, чтобы предотвратить их потерю.

Шаг 4

Снимите защиту ОЗУ с компьютера.

Четыре удерживаемых винта выйдут вместе с защитой ОЗУ.

Шаг 5

Оттяните кабель клавиатуры вверх от логической платы, удерживая кабель как можно ближе к разъёму.

При сборке iBook убедитесь, что вы подключили кабель клавиатуры перед установкой защиты ОЗУ.

Шаг 6

Закройте дисплей и переверните компьютер.

Удалите три шестигранных винта с помощью отвертки T8 Torx.

Короткий винт находится в центре.

Шаг 7

Используйте лопатку или маленькую отвёртку с плоским лезвием, чтобы снять три резиновые ножки с нижнего корпуса.

Шаг 8

Удалите три только что выявленных винта Phillips.

По одному винту находится под каждой прокладкой (всего три).

Шаг 9

Используйте лопатку или маленькую отвёртку с плоским лезвием, чтобы отжать три металлические втулки, в которых размещались резиновые буферы.

Шаг 10

Удалите по два винта Phillips с каждой стороны контактов аккумулятора.

Шаг 11

Глубоко вдохните. Предстоящие действия могут быть трудными, но нижний корпус действительно снимается.

Вдавите тонкие кромки нижнего корпуса вокруг отсека аккумулятора, согнув их мимо защёлок, затем приподнимите, чтобы освободить этот угол нижнего корпуса.

Шаг 12

На стенке отсека аккумулятора есть выступ, который фиксирует нижний корпус. Используйте маленькую отвёртку с плоским лезвием, чтобы поддеть нижнюю кромку этого выступа и потяните нижний корпус вверх, чтобы освободить выступы, удерживающие его.

Шаг 13

Проведите лопаткой вдоль шва между нижним и верхним корпусом на передней части компьютера, чтобы освободить защёлки, фиксирующие нижний корпус. Потяните нижний корпус вверх и при необходимости продолжайте использовать лопатку, пока не услышите три отчетливых щелчка.

Шаг 14

Продолжайте вести лопатку вокруг переднего правого угла. На стороне с портами есть две защёлки: одна у переднего угла и одна у порта звукового выхода.

Шаг 15

Над оптическим приводом находятся три защёлки, которые нужно освободить перед снятием нижнего корпуса. Вставьте лопатку в нижний корпус над оптическим приводом и проведите ею к задней части компьютера, пока не услышите три отчетливых щелчка.

Шаг 16

Передняя часть и боковины нижнего корпуса теперь свободны.

Поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижний корпус вверх и на себя, пока задние защёлки не освободятся.

Может помочь покачивание корпуса вверх и вниз.

Шаг 17

Снимите маленькие смазанные пружины с белыми пластиковыми колпачками с обеих сторон контактов аккумулятора.

Шаг 18

Удалите следующие 10 винтов с нижнего щита:

Шесть винтов Phillips 3 мм

Три винта Phillips 7.5 мм

Один винт Phillips 14 мм

Шаг 19

Снимите нижний щит.

Шаг 20

Удалите один винт Phillips, фиксирующий плату входа питания (DC-In).

Шаг 21

Выверните плату входа питания из её отсека под углом.

Возможно, потребуется удалить ленту, прикрепляющую кабель платы входа питания к корпусу.

Шаг 22

Оторвите кабель платы входа питания от клея, прикрепляющего его к логической плате.

Шаг 23

Отключите кабель платы входа питания от логической платы.

Покачивание разъёма параллельно поверхности логической платы при лёгком натяжении может облегчить его отсоединение.

Шаг 24

Удалите следующие 11 винтов с нижней части компьютера:

Три крестообразных винта Phillips 3 мм вокруг отсека батареи.

Три крестообразных винта Phillips 4,5 мм вдоль рамки оптического привода. (магнитная отвертка может помочь при подъёме этих винтов)

Один крестообразный винт Phillips 12 мм в нижнем правом углу.

Четыре крестообразных винта Phillips 14,5 мм.

Шаг 25

Рекомендуем с этого момента помещать компьютер на мягкую ткань, чтобы не повредить плату логики.

Переверните компьютер и откройте его.

Удалите 3 крестообразных винта Phillips с краёв области клавиатуры.

Короткий винт находится в нижнем левом углу. Левый угол обозначен на фотографии синим «L» и находится справа.

Шаг 26

Будьте особенно осторожны при отсоединении кабелей в следующих шагах. Никогда не тяните прямо за кабели — используйте лопатку, чтобы отжать разъём непосредственно из его гнезда.

Поднимите верхний корпус и используйте лопатку или палец, чтобы отключить разъём трекпада, скрытый под белой пластиковой защёлкой.

Будьте осторожны при подъёме верхнего корпуса, так как его защёлки всё ещё держатся за металлическую рамку.

Шаг 27

Гнёзда, припаянные к материнским платам большинства iBook, очень хрупкие и легко ломаются. Проявляйте крайнюю осторожность при вынимании разъёмов из их гнёзд.

Поднимите верхний корпус достаточно, чтобы отключить синий и белый кабель питания от логической платы. Используя ногти, аккуратно подденьте разъём и вытащите его из гнезда.

Точно так же аккуратно отключите разноцветный кабель динамиков от логической платы.

Шаг 28

Удалите следующие 16 винтов:

Тринадцать крестообразных винтов Phillips 3 мм.

Один крестообразный винт Phillips 3 мм.

Два крестообразных винта Phillips 4 мм.

При сборке обязательно пропустите винт рядом с левым шарниром через петлю в кабеле данных дисплея, закрепив кабель на верхнем корпусе.

Шаг 29

Поднимите верхний щит с правой стороны, следя за верхним левым углом, который может зацепиться за металлический каркас.

Шаг 30

Отключите разъём платы герконового выключателя от логической платы.

Шаг 31

Удалите следующие 3 винта:

Один крестообразный винт Phillips 3 мм в канале между оптическим приводом и вентилятором.

Один крестообразный винт Phillips 6 мм с верхнего конца рамки привода.

Один крестообразный винт Phillips 6 мм, выступающий из нижнего левого угла привода.

Шаг 32

Это схема зажима ленточного кабеля, который вы отключите на следующем шаге.

1) Захватите замковую планку ногтями по обе стороны и потяните вверх немного (около 1/16" или 2 мм).

2) После отвода замковой планки вытяните кабель из разъёма.

Шаг 33

Освободите зажим ленточного кабеля оптического привода, как описано выше. Выньте ленточный кабель оптического привода из его разъёма.

Шаг 34

Поднимите оптический привод из металлического каркаса.

Шаг 35

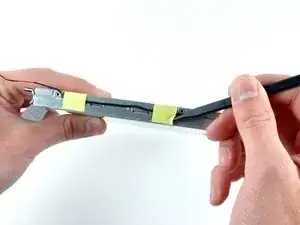

Удалите ленту, закрепляющую кабель герконового выключателя на оптическом приводе.

Шаг 36

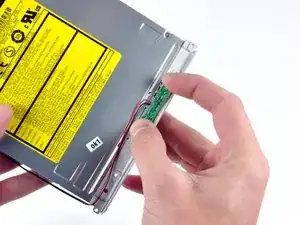

Отклейте плату герконового выключателя от оптического привода. Она удерживается двусторонним скотчем.

Плата герконового выключателя остаётся.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
