Замена входа сетевого питания iMac Intel 17"

Ослабьте два невынимаемых винта с крестообразным шлицем, удерживающих крышку доступа к iMac.

Снимите крышку доступа с iMac.

Перед началом ремонта отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение 20–30 секунд, чтобы разрядить внутренние конденсаторы.

Снимите следующие четыре винта:

Три 6 мм Torx T8.

Один 8 мм Torx T8.

Переверните iMac и положите его подставкой вниз на ровную поверхность.

Чтобы снять переднюю панель с iMac, одновременно:

Надавите большими пальцами на рычаги оперативной памяти и удерживайте iMac внизу.

Большими пальцами потяните маленький мостик материала на передней панели к себе.

Поднимите переднюю панель вверх указательными пальцами.

Как только маленький мостик материала пройдет через рычаги оперативной памяти, приподнимите переднюю панель за её нижний край ровно настолько, чтобы отбросить нижний край задней крышки.

Поверните iMac так, чтобы он стоял вертикально на подставке.

Вставьте пластиковую карту в угол вентиляционного отверстия рядом с верхней частью задней крышки.

Подвиньте карту к верхней части iMac, чтобы освободить защёлку передней панели.

Оттяните переднюю панель от задней крышки.

Повторите эту операцию для другой стороны передней панели.

Возможно, потребуется наклеить несколько слоёв армированного скотча на верхнюю часть карты доступа, чтобы помочь освободить защёлки.

Если панель не поддаётся, попробуйте прижать её нижний край обратно к задней крышке и повторить процесс открытия.

Положите iMac подставкой вниз на стол.

Поднимите переднюю панель за её нижний край и откиньте её от остальной части iMac, следя за тем, чтобы рычаги оперативной памяти не зацепились.

Положите переднюю панель над остальным корпусом iMac.

При необходимости снимите кусок каптоновой ленты (его можно выбросить), обёрнутой вокруг кабелей микрофона и камеры.

Отключите оба кабеля — камеры и микрофона.

Отогните нижний экранирующий щит EMI от задней крышки.

Необходимо отогнуть щит только по трём сторонам. Оставьте его прикреплённым к дисплею.

Мы рекомендуем прикрепить щит к дисплею скотчем, чтобы он не мешал.

Выверните два винта 4,8 мм Torx T6, крепящие кабель данных дисплея к плате логики.

Возьмитесь за разъём кабеля данных дисплея за чёрную язычок и потяните его прямо вверх, чтобы снять с платы логики.

Кабель инвертора на 24" iMac отщелкивается влево.

Потяните разъём кабеля инвертора прямо вверх, чтобы снять его с разъёма на плате логики.

Отодвиньте алюминиевую EMI-ленту от двух вертикальных краёв дисплея.

При сборке полезно использовать несколько небольших полосок ленты, чтобы закрепить экранирующую ленту вдоль левых и правых краёв области дисплея, чтобы она не мешала при опускании дисплея в заднюю крышку iMac.

Позвольте EMI-щиту свисать с дисплея.

Снимите четыре винта 8 мм с головкой толщиной 2 мм и крупной резьбой Torx T10, крепящие дисплей к задней крышке.

Эти винты утоплены, поэтому для их снятия необходим тонкий отвёрток. Насадки для бит часто слишком коротки для этой операции.

Настоятельно рекомендуется использовать магнитную отвёртку, чтобы винты не упали внутрь iMac.

Поднимите дисплей за его нижний край и потяните его к себе, чтобы отделить прикреплённый к верхнему краю EMI-щит.

Следите за кабелями, которые могут застрять во время снятия.

Снимите винт 30 мм Torx T10, крепящий левый динамик к задней крышке.

Снимите винт 17 мм Torx T10 с правого динамика.

Отсоедините разъём кабеля данных SATA от его гнезда на плате логики.

Разъём SATA в большинстве iMac склонен заедать в гнезде на плате логики. Если вам трудно отключить кабель SATA, вставьте металлическую лопатку или любой другой тонкий инструмент в зазор между разъёмом SATA и его гнездом и поверните вал лопатки, чтобы безопасно разъединить обе части.

Отключите вентилятор процессора, потянув его разъём вверх с платы логики.

Отключите кабель питания жёсткого диска, потянув его разъём вверх с платы логики.

Используйте плоский конец лопатки, чтобы поддеть разъём антенны AirPort Extreme и приподнять его с платы AirPort Extreme.

При необходимости снимите ленту, закрывающую кабель левого динамика.

Поднимите левые и правые динамики из задней крышки.

Кабели динамиков всё ещё подключены к логической плате.

Кабель правого динамика может проходить под кабелем кнопки питания или под кабелем вентилятора ЦП (или под обоими). В этом случае отсоедините оба кабеля, потянув их разъёмы от лицевой стороны логической платы.

Отсоедините разъём кабеля динамика, потянув его разъём от гнезда на логической плате.

Тяните разъём параллельно лицевой поверхности логической платы.

Поднимите разъём кабеля кнопки питания вверх, чтобы отсоединить его от гнезда на логической плате.

Отсоедините датчик окружающего освещения, поддев его разъём вверх и сняв с гнезда на логической плате.

Отсоедините следующие четыре разъёма, потянув их прямо от гнёзд:

Кабель камеры.

Кабель микрофона.

Кабель вентилятора оптического привода.

Кабель вентилятора жёсткого диска.

Отключите кабель термодатчика оптического привода от его гнезда на логической плате.

Удалите два 7 мм винта с мелкой резьбой Torx T10, крепящие скобу оптического привода к логической плате.

Снимите скобу оптического привода.

Сожмите два ушка кронштейна оптического привода, одновременно подтягивая привод к себе.

Полезно прижимать логическую плату вблизи разъёма оптического привода при подтягивании привода к себе, чтобы избежать одновременного подъёма обеих деталей.

Оттяните оптический привод от боковой стенки задней крышки и выньте его из iMac.

Если оптический привод особенно трудно вынуть, попробуйте метод, описанный в руководстве по оптическому приводу для iMac A1144 G5.

Освободите пучок кабелей блока питания, продев его из-под кронштейна жёсткого диска.

Некоторые логические платы можно вынуть, не снимая жёсткий диск.

Нажмите вниз на кронштейн жёсткого диска, чтобы освободить его от задней крышки, затем поверните верхнюю часть диска к себе.

Для того чтобы освободить кронштейн жёсткого диска от задней крышки, требуется значительное усилие, поэтому рекомендуется положить iMac на стол стойкой вниз, чтобы он не опрокинулся.

Поднимите жёсткий диск (с подключёнными кабелями) прямо вверх с опорных штырей и выньте его из задней крышки.

Следите за кабелями жёсткого диска — они могут зацепиться за логическую плату при снятии.

Отсоедините пучок кабелей блока питания от логической платы, одновременно нажав лопаткой на фиксатор (в направлении к себе) и потянув разъём от гнезда.

Фиксатор ориентирован в сторону задней крышки.

Удалите следующие шесть винтов, крепящих логическую плату к задней крышке:

Три винта Torx T10 7 мм с мелкой резьбой.

Три винта Torx T10 7 мм с крупной резьбой.

Обязательно прикоснитесь к шасси перед продолжением, чтобы разрядить статическое электричество.

Возьмите логическую плату за её левый край и выверните её из задней крышки, одновременно другой рукой прижмите фиксаторы ОЗУ, чтобы они не цеплялись за заднюю крышку.

Учтите порты, прикреплённые к задней части логической платы — они могут зацепиться за заднюю крышку.

Вытащите логическую плату прямо из задней крышки, следя за тем, чтобы кабели не зацепились.

При сборке логической платы обратите внимание на положение разъёмов ввода-вывода. Когда плата установлена обратно в корпус, вставьте USB- или Thunderbolt-кабель в один из разъёмов для точного выравнивания.

Снимите вентилятор оптического привода со стоек, выступающих из задней крышки, и выньте его из задней крышки, при необходимости продевая кабели в обход.

Оттяните вентилятор жёсткого диска от задней крышки.

При необходимости проденьте кабели из-под шасси.

При необходимости снимите кусочек ленты, удерживающий кабель входа переменного тока под шасси.

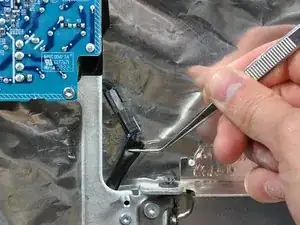

Используйте пинцет, чтобы вытащить кабель входа переменного тока из-под шасси.

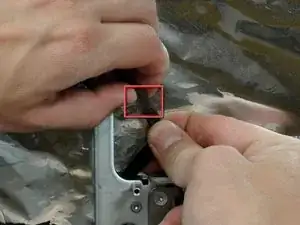

Отсоедините разъём входа переменного тока, одновременно сжимая фиксатор и тянув разъём от гнезда.

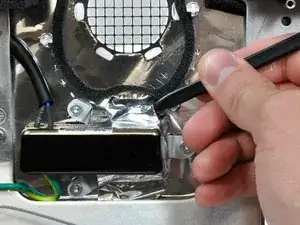

Используйте лопатку, чтобы отогнуть экранирующую ленту, закрывающую вход сетевого питания переменного тока.

Необходимо только отогнуть экранирующую ленту с входа сетевого питания переменного тока.

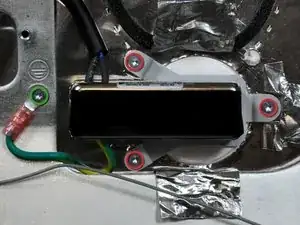

Удалите четыре винта Torx T10, фиксирующие вход сетевого питания переменного тока и его заземляющий провод к задней панели.

Три винта с крупной резьбой, 7 мм.

Один винт с мелкой резьбой, 5 мм.

Проложите кабель входа переменного тока в обход основания шасси.
