Замена графической карты Mac Pro Late 2013
Используйте это руководство для замены любой из двух графических карт в вашем Mac Pro. Процедура показана для одной карты, но для другой она практически идентична.
При замене карты обязательно нанесите новый слой теплопроводящей пасты.
Перед началом любых работ с Mac Pro: Отключите питание и удерживайте кнопку питания в течение десяти секунд, чтобы разрядить конденсаторы блока питания.
Будьте очень осторожны и не касайтесь выводов конденсаторов или оголённых паяных соединений на обратной стороне блока питания. Держите плату только за края.
Шаг 1
Сдвиньте фиксатор вправо в положение «отпущено».
Шаг 2
Поднимите внешний корпус вертикально вверх, чтобы снять его с Mac Pro.
Может помочь надавить на центр вентилятора при подъёме корпуса.
Шаг 3
Снимите пять винтов Torx T10 длиной 5,1 мм, расположенных по внешнему периметру узла вентилятора.
Шаг 4
Узел вентилятора прикреплён к остальной части компьютера двумя кабелями со стороны платы ввода-вывода.
Откиньте узел вверх, отводя его от платы ввода-вывода.
Пока не пытайтесь полностью снять узел вентилятора — он всё ещё прикреплён двумя кабелями.
Шаг 5
Поддерживая узел вентилятора одной рукой, ослабьте два удерживаемых винта Torx T8 в скобе кабеля вентилятора.
Эти винты зафиксированы в Mac Pro. Не пытайтесь полностью извлечь эти винты из корпуса.
Шаг 6
Используйте пинцет, чтобы отвести скобу кабеля вентилятора от узла вентилятора.
Шаг 7
С помощью плоского конца лопатки отсоедините лентовый кабель узла вентилятора от платы ввода-вывода.
Шаг 8
Отсоедините антенный кабель узла вентилятора от платы ввода-вывода.
Снимите узел вентилятора с Mac Pro.
Шаг 9
Переверните Mac Pro на 180 градусов.
Снимите пять винтов Torx T10 длиной 5,1 мм с внешнего периметра нижнего корпуса.
Шаг 10
Аккуратно приподнимите нижний корпус и снимите его с Mac Pro.
Шаг 11

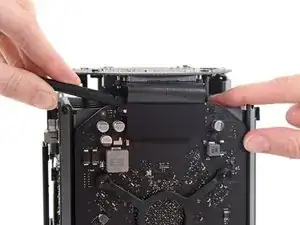

Используйте плоский конец лопатки и поворачивающее движение, чтобы аккуратно разъединить одну сторону разъёма данных графической карты.
Шаг 12

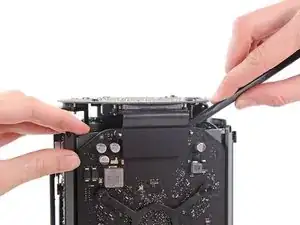

Аккуратно разъедините и другую сторону.
Отведите разъём вверх и в сторону от графической карты.
Шаг 13
Снимите два защитных винта Torx T8 длиной 6,6 мм, крепящие GPU к Mac Pro.
Эти винты входят в разъёмы питания позади GPU. Будьте осторожны, чтобы не перетянуть и не перекрутить кабели.
Шаг 14

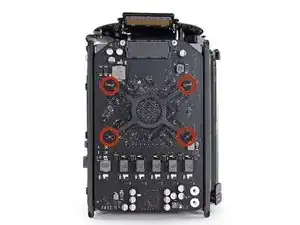

Снимите четыре винта Torx T10 длиной 8,4 мм с кронштейна радиатора GPU.
Шаг 15

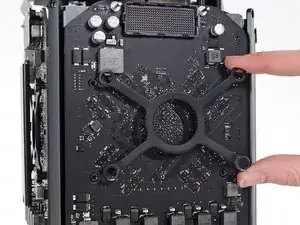

Снимите кронштейн радиатора GPU.
Шаг 16
Графическая карта теперь приклеена к центральному радиатору теплопроводящей пастой.

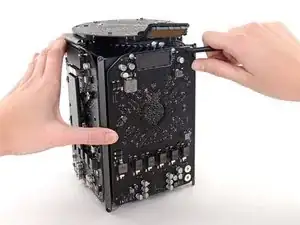

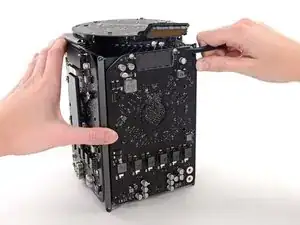

Возможно, потребуется очень аккуратно поддеть лопаткой, чтобы отделить карту от радиатора.

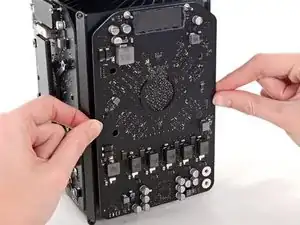

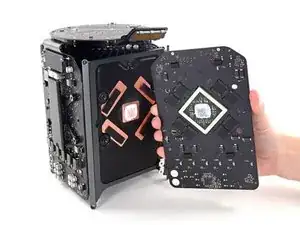

Снимите графическую карту с радиатора.
Шаг 17
При сборке убедитесь, что очистили и заменили теплопроводящую пасту. При необходимости воспользуйтесь нашим руководством Нанесение теплопасты.
Повторите процедуру, если хотите снять вторую графическую карту.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
