Замена порта MagSafe в MacBook Pro 16" — конец 2023 г.

Используйте это руководство, чтобы заменить порт MagSafe в вашем MacBook Pro 16" конца 2023 г. (M3 Pro/M3 Max).

Некоторые фотографии в этом руководстве сделаны на предыдущей модели MacBook Pro и могут незначительно отличаться внешне, но это не повлияет на процедуру.

Шаг 1

Дайте батарее MacBook разрядиться ниже 10% перед началом этого ремонта. Заряженная батарея может загореться при повреждении во время ремонта.

Полностью выключите MacBook, закройте крышку и переверните его. Держите крышку закрытой до тех пор, пока батарея физически не будет отключена.

Отключите кабель MagSafe и все аксессуары, подключённые к MacBook.

Шаг 2

Полностью выключите и отключите MacBook Pro от сети перед началом работы. Закройте экран и переверните ноутбук вверх дном.

Используйте отвёртку P5 Pentalobe, чтобы удалить восемь винтов, крепящих нижнюю крышку:

Четыре винта 9,2 мм

Четыре винта 5 мм

В течение этого ремонта следите за каждым винтом и возвращайте его строго на то же место, чтобы не повредить устройство.

Шаг 3

Прижмите присоску у переднего края нижней крышки, между отверстиями под винты.

Потяните за присоску вверх, чтобы создать небольшой зазор под нижней крышкой.

Шаг 4

Вставьте лопатку в созданный зазор.

Проведите лопатку вокруг ближайшего угла, затем на половину высоты боковой стороны MacBook Pro.

Это освобождает одну из скрытых защёлок, фиксирующих нижнюю крышку. Вы должны почувствовать и услышать защёлку, которая освобождается.

Шаг 5

Повторите предыдущий шаг с другой стороны, используя лопатку, чтобы освободить вторую защёлку.

Шаг 6

Скользящие защёлки вдоль заднего края MacBook дополнительно фиксируют нижнюю крышку. Отсоединение этих защёлок может требовать значительной силы — рассмотрите возможность использования перчаток, чтобы защитить руки от острых кромок нижней крышки.

Плотно потяните нижнюю крышку от заднего края, по одному углу за раз, чтобы освободить скользящие защёлки.

Держите нижнюю крышку прижатой к MacBook. Не тяните вверх, пока она полностью не отделится.

Шаг 7

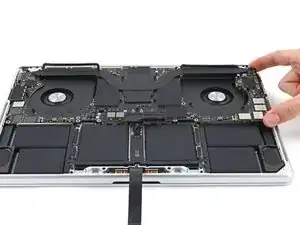

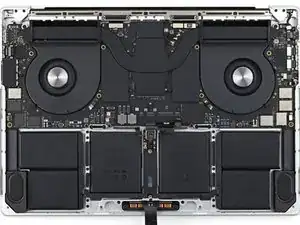

Снимите нижнюю крышку.

Для повторной установки нижней крышки:

Установите её на место и совместите скользящие защёлки возле петли экрана. Надавите и сдвиньте крышку в сторону петли. Она должна перестать скользить, когда защёлки войдут в зацепление.

Когда скользящие защёлки полностью зафиксированы и нижняя крышка правильно выровнена, сильно прижмите нижнюю крышку, чтобы зафиксировать четыре скрытые защёлки снизу. Вы должны почувствовать и услышать, как они защёлкиваются.

Шаг 8

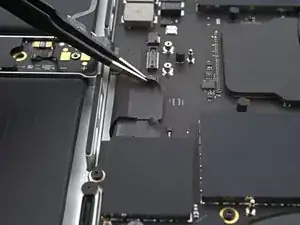

Отодвиньте любую ленту, закрывающую разъём кабеля данных платы батареи на логической плате.

Шаг 9

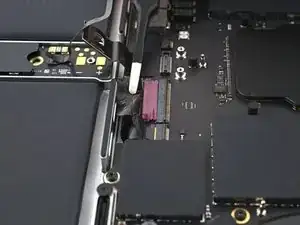

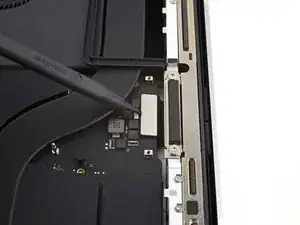

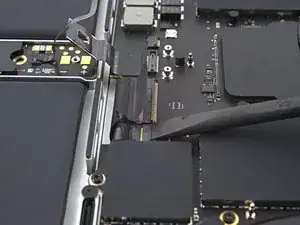

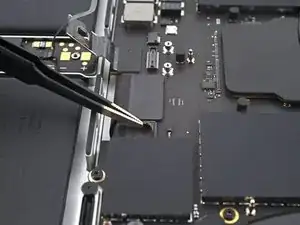

Используйте лопатку, чтобы аккуратно приподнять фиксирующую планку на ZIF-разъёме кабеля данных платы батареи.

Шаг 10

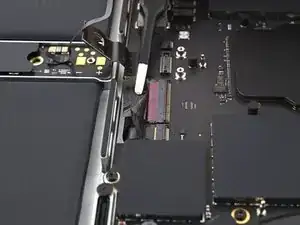

Отключите кабель данных платы батареи, выдвинув его из гнезда на логической плате.

Шаг 11

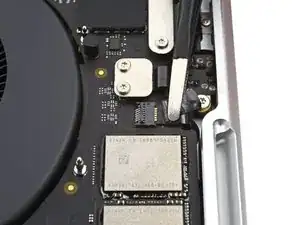

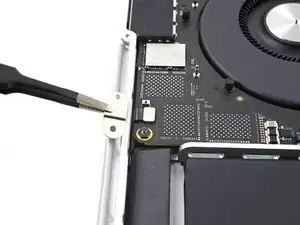

Используйте отвёртку Torx Plus 3IP, чтобы удалить два винта длиной 2,1 мм, фиксирующих скобу кабеля трекпада к логической плате.

Шаг 12

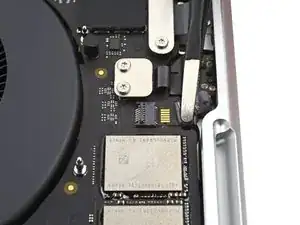

Снимите скобу кабеля трекпада пинцетом или пальцами.

Шаг 13

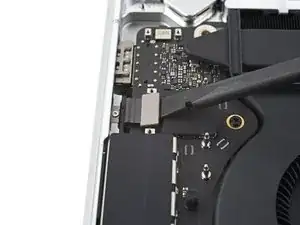

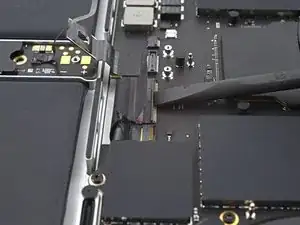

Используйте плоский конец лопатки, чтобы приподнять и отсоединить пресс-коннектор кабеля трекпада от логической платы.

Для повторного подключения пресс-коннекторов, подобных этому, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте посередине. Если коннектор смещён, контакты могут согнуться, что приведёт к необратимому повреждению.

Шаг 14

Кабель трекпада слегка приклеен к каркасу.

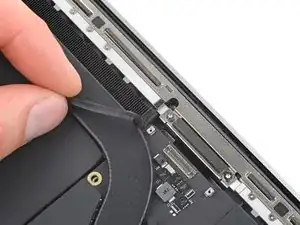

Отклейте кабель трекпада от устройства, тщательно отделяя клей.

Шаг 15

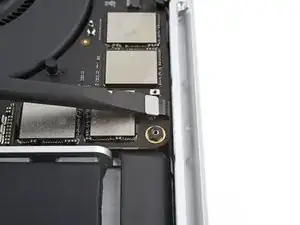

Отодвиньте любую ленту, закрывающую разъём кабеля данных платы батареи под большим «блинчиковым» винтом.

Шаг 16

Используйте лопатку, чтобы аккуратно приподнять фиксирующую планку на ZIF-разъёме кабеля данных платы батареи.

Шаг 17

Отсоедините кабель передачи данных платы аккумулятора, выдвинув его из разъёма на плате аккумулятора.

Шаг 18

Кабель передачи данных платы аккумулятора слабо приклеен к корпусу устройства.

Подденьте участки с клеем тупоконечными пинцетами, чтобы отделить кабель от корпуса.

Снимите кабель передачи данных платы аккумулятора.

Шаг 19

Используйте отвёртку Torx Plus 5IP, чтобы выкрутить тарельчатый винт 4 мм, фиксирующий разъём питания аккумулятора.

Шаг 20

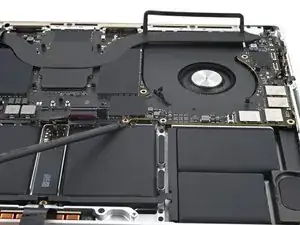

Используйте плоский конец лопатки, чтобы приподнять разъём питания аккумулятора от платы аккумулятора, тем самым отключив аккумулятор.

Поднимите разъём достаточно высоко, чтобы он случайно не соприкоснулся во время ремонта, но не более чем на 45 градусов, чтобы не повредить его шарнир.

Для дополнительной безопасности поместите преграду, например кусочек игральной карты, между разъёмом и платой.

Шаг 21

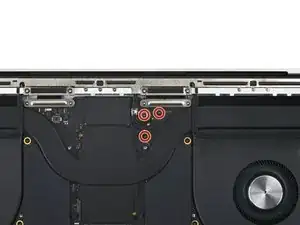

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить три винта 2,1 мм, фиксирующие кронштейн антенны и крышку коаксиального кабеля на раме.

Шаг 22

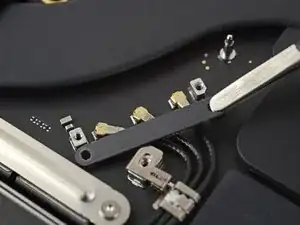

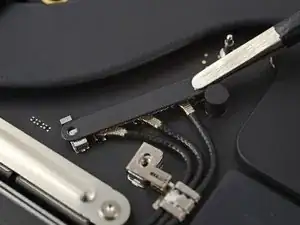

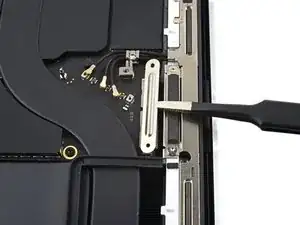

Снимите крышку над коаксиальными кабелями планки антенны пинцетом или пальцами.

Шаг 23

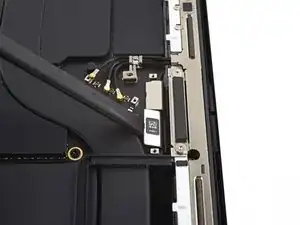

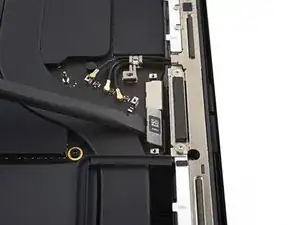

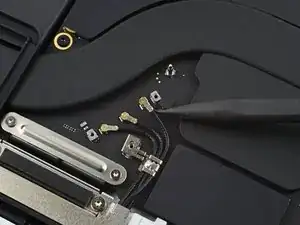

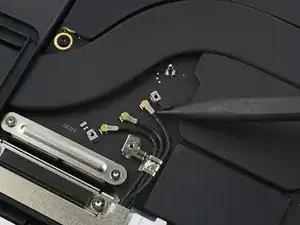

Используйте острие лопатки, чтобы поддеть и отсоединить коаксиальный кабель планки антенны.

Повторите для двух других кабелей.

При сборке эти разъёмы могут быть трудны для подключения. Удерживайте каждый разъём на месте над его гнездом и нажимайте вниз плоским концом лопатки. Разъём должен защёлкнуться.

Шаг 24

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить четыре винта 3,5 мм, фиксирующие крышки кабелей экрана.

Шаг 25

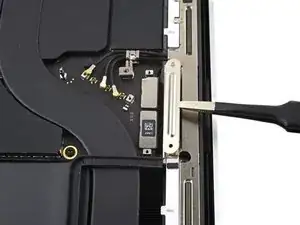

Снимите две крышки кабелей экрана с логической платы пинцетом или пальцами.

Шаг 26

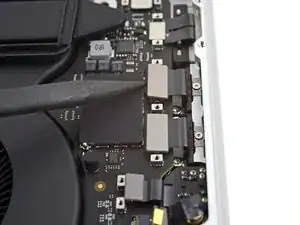

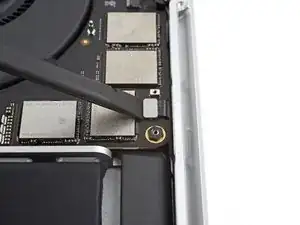

Используйте плоский конец лопатки, чтобы поддеть и отключить два крайних справа нажимных разъёма кабелей экрана, закреплённых на логической плате.

Шаг 27

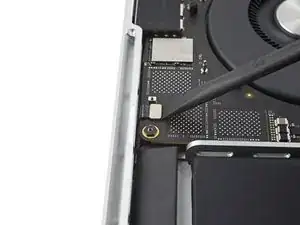

Повторите предыдущую операцию по отключению для оставшегося нажимного разъёма в верхнем левом углу логической платы.

Не подпирать компоненты, припаяные на поверхность, рядом с нажимным разъёмом.

Шаг 28

Отклейте ленту, закрывающую разъём кабеля микрофона.

Шаг 29

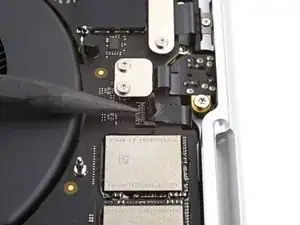

Используйте лопатку, чтобы аккуратно приподнять фиксирующую лапку на ZIF-разъёме кабеля микрофона.

Шаг 30

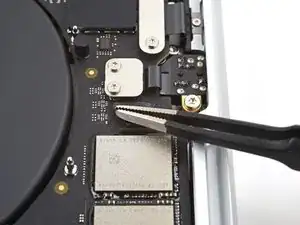

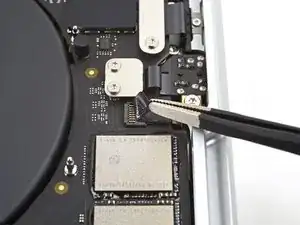

Отсоедините кабель микрофона, выдвинув его из гнезда на логической плате.

Шаг 31

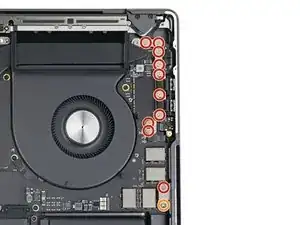

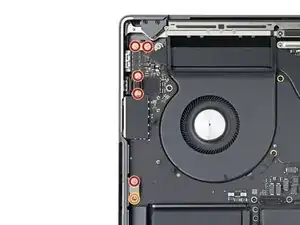

Используйте отвёртку Torx 3IP, чтобы выкрутить 11 винтов, фиксирующих правые крышки кабелей к раме:

Десять винтов 2,1 мм

Один винт 3,6 мм

Шаг 32

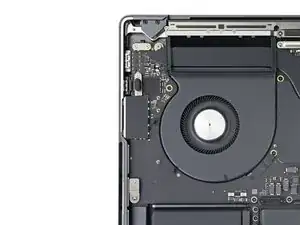

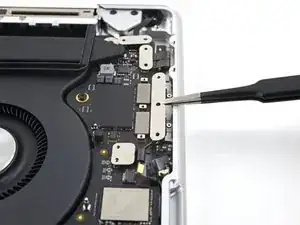

Снимите пять правых крышек кабелей пинцетом или пальцами.

Шаг 33

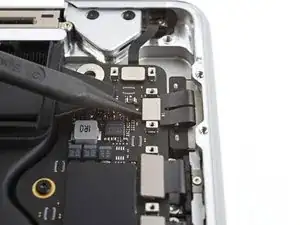

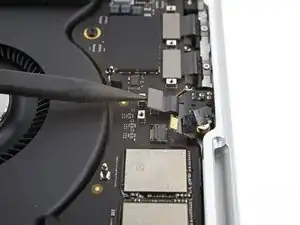

Используйте плоский конец лопатки, чтобы поддеть и отключить нажимной разъём правого динамика.

Шаг 34

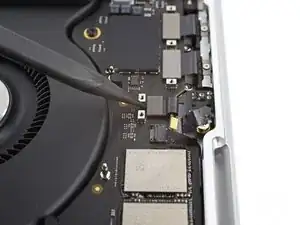

Используйте лопатку, чтобы поддеть и отключить нажимной разъём гнезда наушников.

Шаг 35

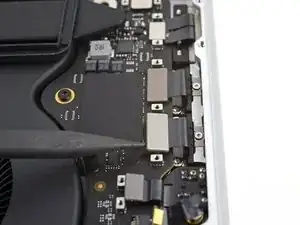

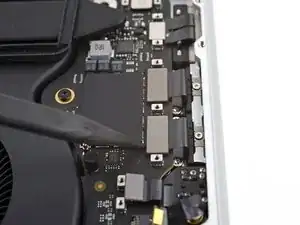

Используйте лопатку, чтобы поддеть и отключить два нажимных разъёма правых портов USB-C.

Шаг 36

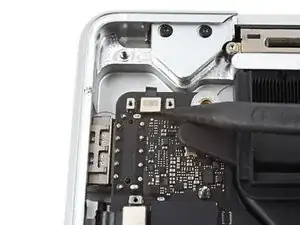

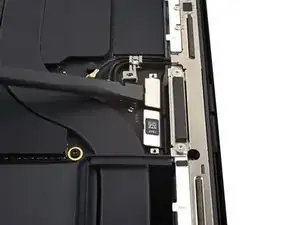

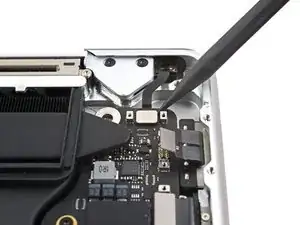

Используйте лопатку, чтобы поддеть и отключить нажимной разъём порта MagSafe.

Шаг 37

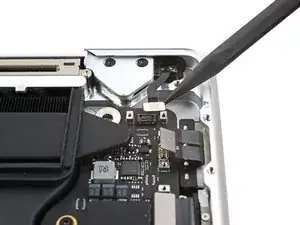

Используйте лопатку, чтобы поддеть и отключить нажимной разъём датчика угла крышки.

Шаг 38

Используйте отвертку Torx Plus 3IP, чтобы выкрутить шесть винтов, фиксирующих левые крышки кабелей к рамке:

Пять винтов 2,1 мм

Один винт 3,6 мм

Шаг 39

Используйте пинцет или пальцы, чтобы снять три левых крышки кабелей.

Шаг 40

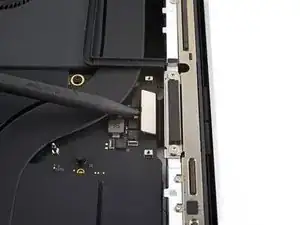

Используйте плоский конец лопатки, чтобы поддеть и отсоединить нажимной разъем левого динамика.

Шаг 41

Используйте лопатку, чтобы поддеть и отсоединить нажимной разъем левого порта USB-C.

Шаг 42

Используйте лопатку, чтобы поддеть и отсоединить нажимной разъем датчика Touch ID.

Шаг 43

Отклейте любую ленту, закрывающую разъемы кабелей клавиатуры и подсветки клавиатуры.

Шаг 44

Используйте лопатку, чтобы аккуратно приподнять фиксирующую планку на двух ZIF-разъемах для кабелей клавиатуры.

Шаг 45

Отсоедините кабели клавиатуры и подсветки клавиатуры, сдвинув их из разъемов на плате логики.

Шаг 46

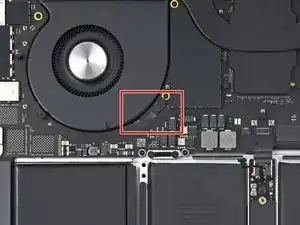

Отклейте любую ленту, закрывающую разъем кабеля правого вентилятора.

Шаг 47

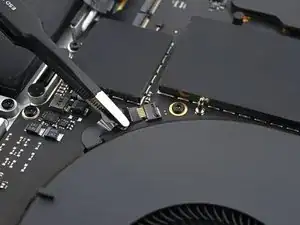

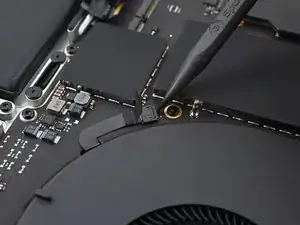

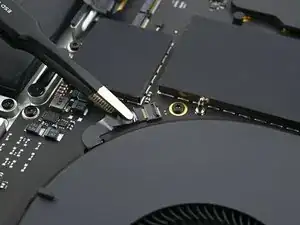

Используйте лопатку, чтобы аккуратно приподнять фиксирующую планку на ZIF-разъеме кабеля правого вентилятора.

Шаг 48

Отсоедините кабель правого вентилятора, сдвинув его из разъема на плате логики.

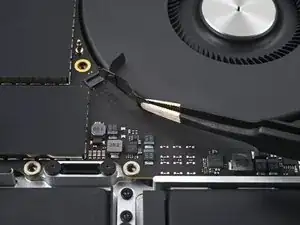

Шаг 49

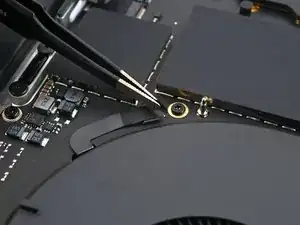

Кабель правого вентилятора слабо приклеен к плате логики.

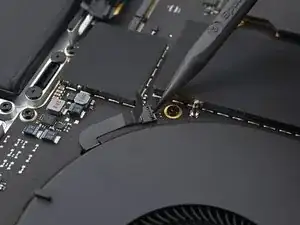

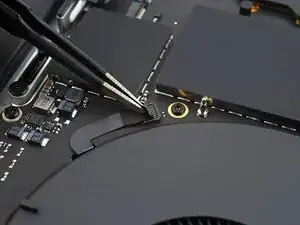

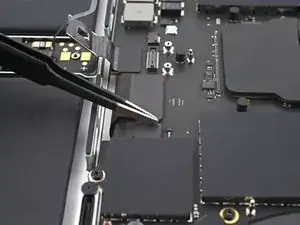

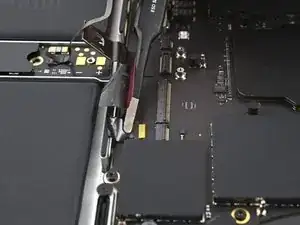

Используйте пинцет, чтобы оттянуть кабель вентилятора от платы логики и разъединить клей.

Кабели вентиляторов крайне хрупкие и легко рвутся; при изгибе с помощью инструментов проявляйте осторожность.

Шаг 50

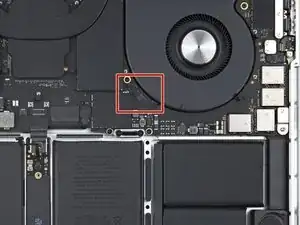

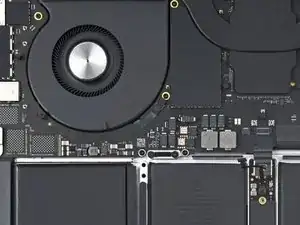

Повторите предыдущую процедуру отсоединения и перемещения для кабеля левого вентилятора.

Шаг 51

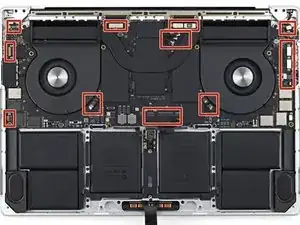

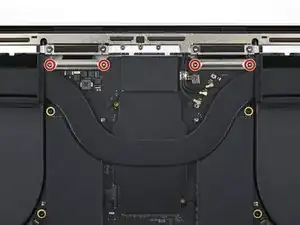

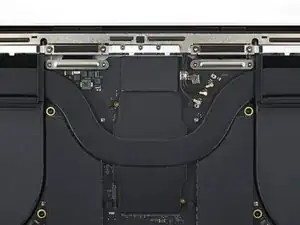

Используйте отвертку Torx 5IP, чтобы выкрутить десять винтов, фиксирующих плату логики к рамке:

Шесть винтов 3,9 мм

Четыре винта 4,7 мм

Используйте шестигранную отвертку 4 мм, чтобы выкрутить два винта 6 мм, фиксирующие плату логики к рамке.

Используйте отвертку Torx T6, чтобы выкрутить два винта 6 мм, фиксирующие радиатор к плате логики и рамке.

Шаг 52

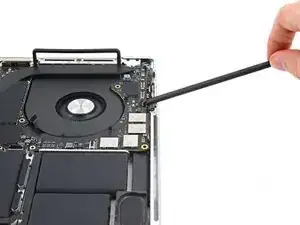

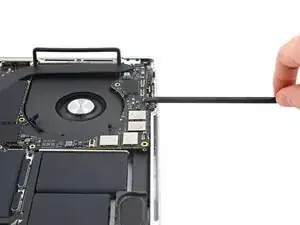

Вставьте лопатку между правой стороной платы логики и рамкой.

Подденьте лопаткой, чтобы освободить плату логики от защёлок.

Шаг 53

Вставьте лопатку между нижней частью платы логики и рамкой.

Подденьте лопаткой, чтобы освободить плату логики от защёлок.

Шаг 54

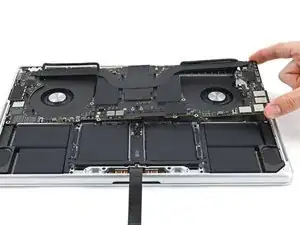

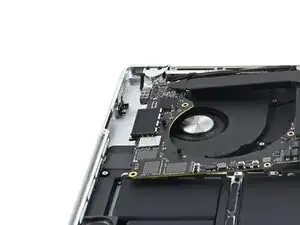

Осторожно приподнимите плату логики за правую сторону, чтобы освободить её от направляющих штифтов.

Если кажется, что плата не выходит, проверьте, что все кабели отключены.

Оттяните плату логики влево, чтобы отделить порты HDMI и SDXC от их посадочных мест в рамке.

Снимите плату логики.

Шаг 55

При сборке выполните следующее:

Убедитесь, что все 17 разъёмов находятся над платой логики перед её закреплением в рамке.

Если у вас возникают трудности с позиционированием разъёмов, используйте ленту, чтобы удержать их в стороне.

Удерживайте резиновые распорки в стороне, чтобы пластины могли опуститься в свои выемки.

При установке платы логики сначала вставляйте левую сторону, чтобы правильно разместить порты HDMI и SDXC.

Сдавите порт HDMI пальцами, чтобы посадить его в выемку. В противном случае плата логики не встанет правильно.

Шаг 56

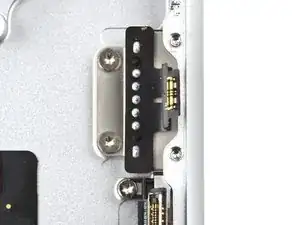

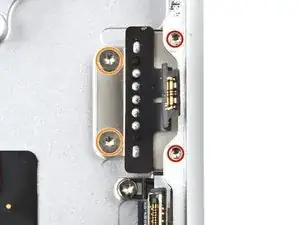

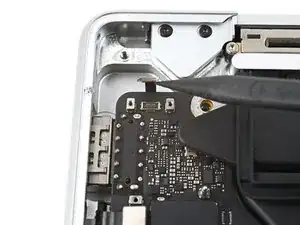

Используйте отвертку Torx Plus 2IP, чтобы ослабить два установочных винта настолько, чтобы отвязать порт MagSafe.

Эти установочные винты не вкручиваются в порт MagSafe — их достаточно ослабить.

Используйте отвертку Torx Plus 5IP, чтобы выкрутить два винта 2,6 мм, фиксирующие порт MagSafe.

Шаг 57

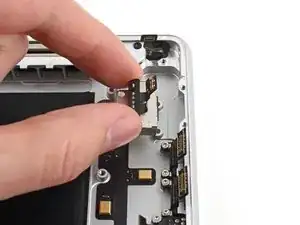

Отсоедините порт MagSafe, потянув его пальцами.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Ремонт прошёл не так, как планировалось? Попробуйте простую диагностику или обратитесь за помощью к сообществу ответов MacBook Pro 16" Late 2023.
