Замена трекпада MacBook Pro 16" Late 2023

Дайте батарее MacBook разрядиться ниже 10% перед началом ремонта. Заряженная батарея может загореться при повреждении во время ремонта.

Полностью выключите MacBook, закройте крышку и переверните его. Держите крышку закрытой до тех пор, пока вы физически не отключите батарею.

Отключите кабель MagSafe и любые аксессуары, подключенные к MacBook.

Полностью отключите питание и выньте питание из MacBook Pro перед началом работы. Закройте экран и полностью переверните ноутбук вверх дном.

Используйте отвертку P5 Pentalobe, чтобы выкрутить восемь винтов, крепящих нижнюю крышку:

Четыре винта 9.2 мм

Четыре винта 5 мм

В течение всего ремонта отслеживайте каждый винт и убедитесь, что он возвращается ровно на то же место, чтобы избежать повреждения устройства.

Прижмите присоску в районе переднего края нижней крышки, между отверстиями для винтов.

Потяните за присоску вверх, чтобы создать небольшой зазор под нижней крышкой.

Вставьте медиатор для открытия в созданный зазор.

Проведите медиатором вокруг ближайшего угла, затем на половину высоты стороны MacBook Pro.

Это освобождает одну из скрытых защёлок, удерживающих нижнюю крышку. Вы должны почувствовать и услышать, как защёлка отщелкивается.

Повторите предыдущий шаг с другой стороны, используя медиатор для освобождения второй защёлки.

По заднему краю MacBook находятся скользящие защёлки, дополнительно фиксирующие нижнюю крышку. Отсоединение этих защёлок может потребовать значительной силы — рассмотрите возможность использования перчаток для защиты рук от острых кромок нижней крышки.

Сильно потяните нижнюю крышку от заднего края, по очереди освобождая по одному углу, чтобы высвободить скользящие защёлки.

Держите нижнюю крышку прижатой к корпусу MacBook. Не тяните вверх, пока она полностью не отсоединена.

Снимите нижнюю крышку.

Для установки нижней крышки:

Поместите её на место и совместите скользящие защёлки возле петли экрана. Нажмите вниз и сдвиньте крышку к петле. Она перестанет скользить, когда защёлки вступят в зацепление.

Когда скользящие защёлки полностью зафиксированы и нижняя крышка выглядит выровненной, сильно нажмите на нижнюю крышку, чтобы защёлкнуть четыре скрытые защёлки снизу. Вы должны почувствовать и услышать, как они защёлкиваются.

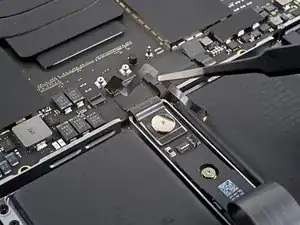

Отогните любую ленту, закрывающую разъём кабеля данных платы аккумулятора на логической плате.

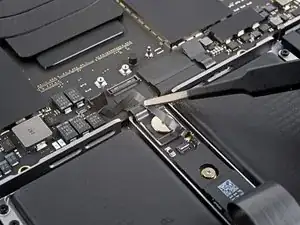

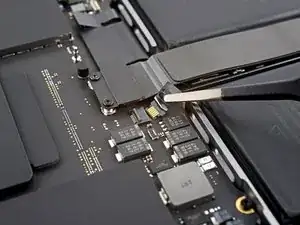

Используйте лопаточку, чтобы осторожно приподнять запирающую планку на ZIF‑разъёме для кабеля данных платы аккумулятора.

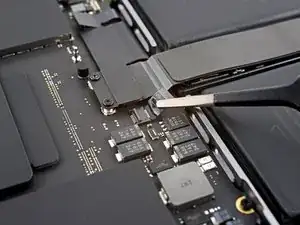

Отсоедините кабель данных платы аккумулятора, выдвинув его из гнезда на логической плате.

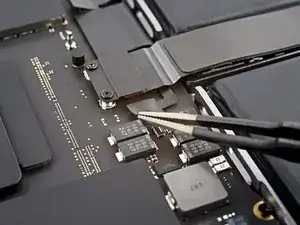

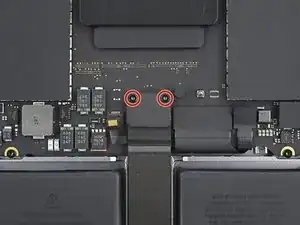

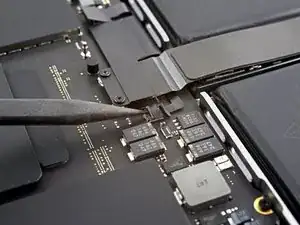

Используйте отвёртку 3IP Torx Plus, чтобы выкрутить два винта длиной 2.1 мм, фиксирующих кронштейн кабеля трекпада к логической плате.

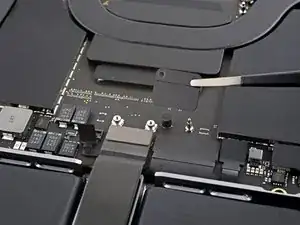

Используйте пинцет или пальцы, чтобы снять кронштейн кабеля трекпада.

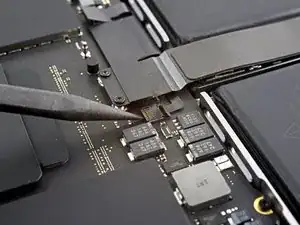

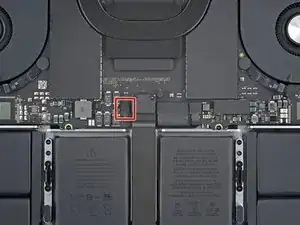

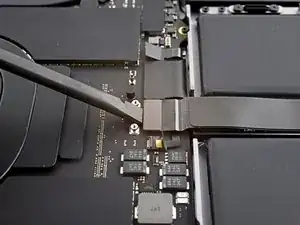

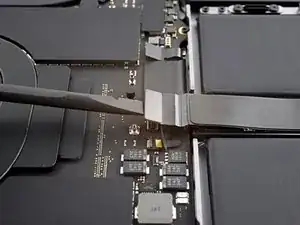

Используйте плоский конец лопаточки, чтобы приподнять и отсоединить нажимной разъём кабеля трекпада от логической платы.

Для повторного подключения нажимных разъёмов, подобных этому, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. Если разъём будет смещён, контакты могут погнуться и получат необратимое повреждение.

Кабель трекпада слабо приклеен к рамке.

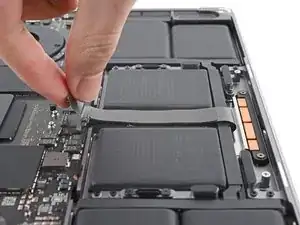

Отклейте кабель трекпада от корпуса, аккуратно отделяя клей.

Отогните любую ленту, закрывающую разъём кабеля данных платы аккумулятора под большим «блинным» винтом.

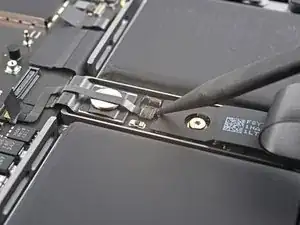

Используйте лопаточку, чтобы аккуратно приподнять запирающую планку на ZIF‑разъёме для кабеля данных платы аккумулятора.

Отсоедините кабель передачи данных платы батареи, выдвинув его из разъёма на плате батареи.

Кабель передачи данных платы батареи слабо приклеен к устройству.

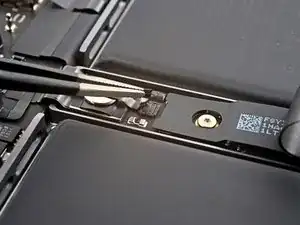

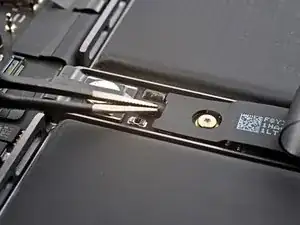

Подденьте тупоконечные пинцетом участки с клеем, чтобы отделить кабель от корпуса.

Снимите кабель передачи данных платы батареи.

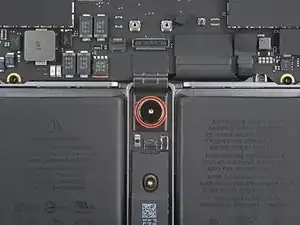

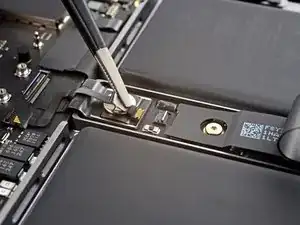

Используя отвертку Torx Plus 5IP, выкрутите плоский винт «панкейк» длиной 4 мм, крепящий разъём питания батареи.

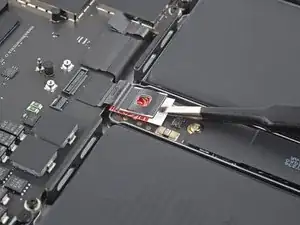

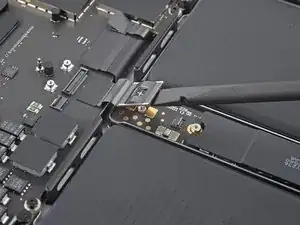

Используйте плоский конец лопатки, чтобы приподнять разъём питания батареи от платы батареи и отключить батарею.

Поднимите разъём достаточно высоко, чтобы он случайно не соприкоснулся во время ремонта, но не более чем на 45 градусов, чтобы не повредить его шарнир.

Для дополнительной безопасности поместите барьер, например кусочек игральной карты, между разъёмом и платой.

Используйте отвертку Torx Plus 5IP, чтобы выкрутить 13 винтов, крепящих узел трекпада:

Десять винтов по 5 мм

Три винта по 5,8 мм

Все эти винты выглядят похоже — будьте осторожны, чтобы не перепутать их.

Нанесение небольшого количества синего фиксирующего состава на резьбу винтов при повторной сборке поможет предотвратить их самооткручивание со временем.

Сначала вкрутите винты слабо, затем проверьте выравнивание трекпада перед окончательной затяжкой.

Приоткройте дисплей немного, но держите MacBook перевёрнутым. Узел трекпада должен отделиться и лечь на дисплей.

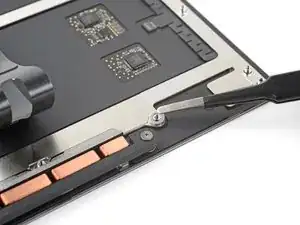

При снятии узла трекпада будьте крайне внимательны, чтобы не потерять девять маленьких металлических шайб, лежащих на стойках винтов. (Они легко отлетают и теряются.)

Аккуратно проденьте ленточный кабель трекпада через его паз в рамке.

Снимите трекпад.

Убедитесь, что на новом трекпаде установлен ленточный кабель перед сборкой. При необходимости перенесите старый кабель или установите кабель, который шел с новым трекпадом.

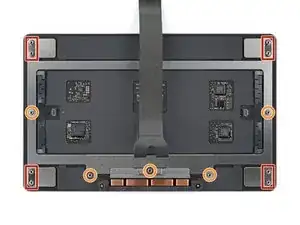

Перед установкой трекпада убедитесь, что все девять шайб находятся на своих местах:

Четыре прямоугольные шайбы

Пять круглых шайб
