iBook G4 14" 1.42 GHz Замена жёсткого диска

Используйте монету, чтобы повернуть фиксатор батареи на 90 градусов по часовой стрелке.

Поднимите батарею и выньте её из компьютера.

Тяните защёлки крепления клавиатуры (показаны жёлтым) на себя и приподнимите клавиатуру, пока она не отщёлкнется.

Если клавиатура не выходит, используйте небольшой плоский отвёртку, чтобы повернуть фиксатор клавиатуры (показан оранжевым) на 180 градусов в любом направлении и попробуйте снова.

Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.

Ослабьте четыре серебристых винта с крестовой шлицей, удерживающих защитный экран оперативной памяти.

Эти винты не выкручиваются полностью. Винты прикреплены к экрану оперативной памяти, чтобы они не потерялись.

Снимите защитный экран оперативной памяти с компьютера.

Четыре прижимных винта выйдут вместе с экраном оперативной памяти.

Оттяните кабель клавиатуры от платы логики, удерживая кабель как можно ближе к разъёму.

При сборке iBook убедитесь, что вы подключили кабель клавиатуры до установки защитного экрана оперативной памяти.

Закройте дисплей и переверните компьютер.

Удалите три винта с головкой «звёздочка» (Torx T8).

Короткий винт находится в центре.

Используйте лопатку или небольшой плоский отвёртку, чтобы снять три резиновые ножки с нижней крышки.

Удалите три вновь обнажившихся винта с крестовой шлицей.

Один винт находится под каждой демпферной накладкой (всего три).

Используйте лопатку или небольшой плоский отвёртку, чтобы поддеть три металлических кольца, в которых находились резиновые демпферы.

Снимите по два винта с крестовой шлицей по обе стороны от контактов батареи.

Глубоко вдохните. Впереди трудные моменты, но нижняя крышка действительно снимается.

Надавите на тонкие кромки нижней крышки вокруг отсека батареи, прогнув их за защёлки, а затем приподнимите, чтобы освободить этот угол нижней крышки.

На стенке отсека батареи есть паз, который фиксирует нижнюю крышку. Используйте небольшой плоский отвёртку, чтобы поддеть нижнюю кромку паза и потяните вверх за нижнюю крышку, чтобы освободить паз от удерживающих его защёлок.

Проведите лопатку по шву между нижней и верхней крышками спереди компьютера, чтобы освободить защёлки нижней крышки. Поднимайте нижнюю крышку и продолжайте пользоваться лопаткой по мере необходимости, пока не услышите три отчётливых щелчка.

Продолжайте вести лопатку вокруг переднего правого угла. На стороне с портами есть две защёлки: одна ближе к переднему углу и одна рядом с выходом звука.

Над оптическим приводом находятся три защёлки, которые нужно отпустить перед снятием нижней крышки. Вставьте лопатку в нижнюю крышку над оптическим приводом и проведите её к задней части компьютера, пока не услышите три отчётливых щелчка.

Передняя часть и стороны нижней крышки теперь свободны.

Поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижнюю крышку вверх и на себя, пока задние защёлки не отщёлкнутся.

Полезно слегка покачать крышку вверх и вниз.

Снимите маленькие жирные пружины с белыми пластиковыми крышками по обе стороны контактов батареи.

Удалите следующие 10 винтов с нижнего экрана:

Шесть винтов Phillips 3 мм

Три винта Phillips 7,5 мм

Один винт Phillips 14 мм

Снимите нижний экран.

Снимите один винт с крестовой шлицей, фиксирующий плату входа питания (DC-In).

Отведите плату входа питания под углом из её отсека.

Возможно, потребуется удалить ленту, прикрепляющую кабель платы входа питания к корпусу.

Отделите кабель платы входа питания от клея, прикрепляющего его к плате логики.

Отключите кабель платы входа питания от платы логики.

Покачивание разъёма параллельно поверхности платы логики при небольшом натяжении может облегчить снятие.

Удалите следующие 11 винтов с нижней стороны компьютера:

Три крестообразных винта Phillips 3 мм вокруг отсека батареи.

Три крестообразных винта Phillips 4,5 мм вдоль рамки оптического привода. (магнитная отвертка может помочь поднять эти винты)

Один крестообразный винт Phillips 12 мм в нижнем правом углу.

Четыре крестообразных винта Phillips 14,5 мм.

Рекомендуем с этого момента размещать компьютер на мягкой ткани, чтобы не повредить плату.

Переверните компьютер и откройте его.

Снимите 3 крестообразных винта Phillips с краёв области клавиатуры.

Короткий винт находится в нижнем левом углу. Левая сторона указана синим символом «L» на фотографии и находится справа.

Будьте особенно осторожны при отсоединении кабелей в последующих шагах. Никогда не тяните кабели за сам провод — используйте лопатку, чтобы поддеть разъём непосредственно в его гнезде.

Поднимите верхний кожух и используйте лопатку или палец, чтобы отсоединить разъём трекпада, скрытый под белой пластиковой защёлкой.

Будьте осторожны при подъёме верхнего кожуха, так как его защёлки всё ещё зацеплены за металлическую рамку.

Разъёмы, прикреплённые к материнским платам большинства iBook, очень хрупкие и легко ломаются. Проявляйте предельную осторожность при вытаскивании разъёмов из их гнёзд.

Поднимите верхний кожух настолько, чтобы отсоединить синий и белый кабель питания от платы. С помощью ногтей аккуратно подденьте разъём, чтобы вытащить его из гнезда.

Аккуратно отсоедините многоцветный кабель динамиков от платы аналогичным образом.

Удалите следующие 16 винтов:

Тринадцать крестообразных винтов Phillips 3 мм.

Один крестообразный винт Phillips 3 мм.

Два крестообразных винта Phillips 4 мм.

При повторной сборке убедитесь, что винт возле левого шарнира проходит через петлю в кабеле данных дисплея, фиксируя кабель на верхнем кожухе.

Поднимите верхний щит с правой стороны, обращая внимание на верхний левый угол, который может зацепиться за металлический каркас.

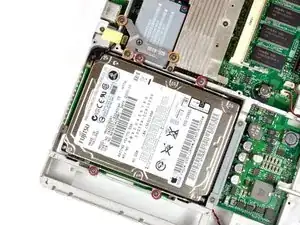

Удалите четыре крестообразных винта Phillips, крепящие жёсткий диск к металлическому каркасу.

Удалите следующие три крестообразных винта Phillips 3 мм с металлической скобы крепления карты AirPort.

Поднимите металлическую скобу крепления карты AirPort вверх и выньте её из компьютера.

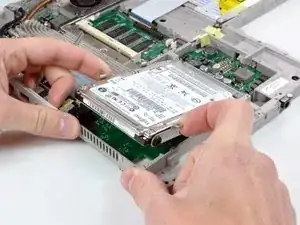

Поднимите свободный край жёсткого диска, чтобы скобы освободились от металлической рамки. Выньте жёсткий диск из его разъёма.

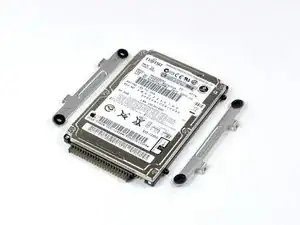

Снимите скобы жёсткого диска с левой и правой стороны жёсткого диска.

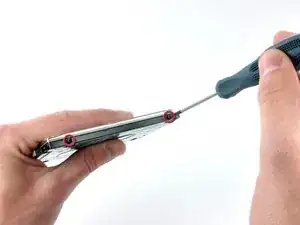

Снимите два чёрных винта Torx T8 с каждой стороны жёсткого диска (всего четыре винта).

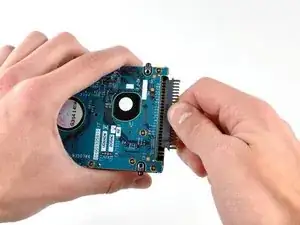

Отключите разъём жёсткого диска от самого диска.

Это немного сложнее. Попробуйте осторожно покачивать разъём из стороны в сторону, одновременно прилагая равномерное давление. Если вы согнёте контакты, постарайтесь выпрямить их, используя кабель жёсткого диска как ориентир.

Если вы устанавливаете новый жёсткий диск, у нас есть руководство по установке OS X, которое поможет вам запустить систему.
