Замена платы RJ-11 iBook G4 12" 1.33 GHz

Стандартный телефонный разъём для подключения к внутреннему модему 56k.

Шаг 1

Положите iBook нижней частью вверх на ровную поверхность.

Используйте монету, чтобы повернуть фиксатор батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Шаг 2

Потяните защёлки клавиатуры к себе и приподнимите клавиатуру, пока она не отщелкнется.

Если клавиатура не отсоединяется, используйте маленькую отвёртку с плоским лезвием, чтобы повернуть фиксатор клавиатуры на 180 градусов в любом направлении и попробуйте снова.

Переверните клавиатуру в сторону, от экрана, и положите лицевой стороной вниз на область трекпада.

Шаг 3

Удалите четыре серебристые винта Phillips, фиксирующие кожух оперативной памяти.

Шаг 4

Поднимите кабель клавиатуры с платы логики, удерживая кабель как можно ближе к разъёму.

Убедитесь, что вы снова подключили кабель клавиатуры перед установкой кожуха оперативной памяти.

Шаг 5

Используйте лопатку или маленькую отвёртку с плоским лезвием, чтобы снять три резиновые ножки с нижней крышки.

Шаг 6

Удалите три только что открывшихся винта Phillips.

Шаг 7

Используйте лопатку или маленькую отвёртку с плоским лезвием, чтобы поддеть три металлических кольца, в которых размещались резиновые буферы.

Шаг 8

Удалите три винта Torx с помощью отвёртки T8 Torx.

Короткий винт расположен в центре компьютера.

Шаг 9

Удалите по два винта Phillips 4,5 мм с обеих сторон контактов батареи.

Шаг 10

Дышите глубоко. Впереди сложный этап, но нижняя крышка действительно снимается.

Нажмите на тонкие кромки нижней крышки вокруг отсека для батареи, выгнув их мимо защёлок, а затем приподнимите, чтобы освободить этот угол нижней крышки.

Шаг 11

На стенке отсека батареи есть паз, который фиксирует нижнюю крышку. Используйте маленькую отвёртку с плоским лезвием, чтобы поддеть нижнюю кромку паза и потяните вверх нижнюю крышку, чтобы освободить её из удерживающих защёлок.

Шаг 12

Проведите лопаткой по шву между нижней и верхней крышками спереди компьютера, чтобы освободить защёлки, фиксирующие нижнюю крышку. Потяните нижнюю крышку вверх и при необходимости продолжайте использовать лопатку, пока не услышите три отчётливых щелчка.

Шаг 13

Продолжайте проводить лопаткой по переднему правому углу. На стороне с портами находятся две защёлки: одна рядом с передним углом и одна рядом с портом вывода звука.

Шаг 14

Над оптическим приводом находятся три защёлки, которые нужно освободить перед снятием нижней крышки. Вставьте лопатку в нижнюю крышку над оптическим приводом и проведите её к задней части компьютера, пока не услышите три отчётливых щелчка.

Шаг 15

Передняя часть и стороны нижней крышки теперь освобождены.

Поверните компьютер так, чтобы задняя часть была к вам, и потяните нижнюю крышку вверх и на себя, пока задние защёлки не отскочат.

Полезно слегка потрясти крышку вверх-вниз.

Шаг 16

Снимите маленькие смазанные пружины с белыми пластиковыми колпачками по обе стороны от контактов батареи.

Шаг 17

Проявите терпение и следуйте инструкциям, конечный результат зависит от вас.

Шаг 18

Удалите следующие 4 винта с нижнего щита:

Два винта Phillips 3 мм.

Два винта Phillips 7,5 мм.

Шаг 19

Снимите нижний щит.

Шаг 20

Удалите два винта Phillips, фиксирующие плату DC-In, при необходимости снимите ленту.

Шаг 21

Освободите кабель от вокруг оптического привода, при необходимости сняв ленту.

Отключите кабель DC-In от логической платы и под углом выдвиньте плату DC-In из её отсека.

Шаг 22

Удалите два винта Phillips 3 мм внутри левого края поддона для батареи.

Три винта Phillips 3 мм вокруг отсека батареи.

Три винта Phillips 4,5 мм вдоль рамки оптического привода. (магнитная отвёртка может помочь извлечь эти винты)

Один винт Phillips 12 мм в нижнем правом углу.

Четыре винта Phillips 14,5 мм.

Шаг 23

Рекомендуем с этого момента разместить компьютер на мягкой ткани, чтобы не повредить плату логики.

Переверните компьютер и откройте его.

Используйте плоскую сторону плоской отвёртки, чтобы снять небольшой магнит, закрывающий винт вблизи середины компьютера.

Короткий винт устанавливается в нижний левый угол.

Шаг 24

Снимите следующие 7 винтов с кромок области клавиатуры.

Три крестовые 2 мм по правому краю.

Один крестовой 4,5 мм под местом, где был магнит.

Один крестовой 6 мм с небольшой головкой в нижнем левом углу.

Два крестовых 6 мм с крупными головками: один в верхнем левом углу и один посередине.

Шаг 25

Перед тем как снять верхнюю крышку, необходимо отключить разъём трекпада, синий и белый силовой кабель и кабель динамика, как описано в следующих шагах. Будьте особенно осторожны с этими кабелями; никогда не тяните напрямую за кабели — используйте лопаточку, чтобы поддеть разъём непосредственно.

Осторожно приподнимите верхнюю крышку немного и сдвиньте её к передней части компьютера, чтобы открыть доступ к разъёму трекпада. Используйте лопаточку или палец, чтобы отключить разъём трекпада, спрятанный под белой пластиковой защёлкой.

После отключения разъёма трекпада аккуратно отведите верхнюю крышку от себя и опустите её на экран.

Шаг 26

Разъёмы на концах следующих кабелей очень плотно прикреплены к гнёздам на плате логики. Прямое тянущее усилие за кабель либо отделит кабель от разъёма, либо вырвёт гнездо с платы логики.

Используйте острый конец лопаточки, чтобы отключить разъём кабеля динамика.

Шаг 27

Используя острый конец лопаточки, отключите разъём синих и белых силовых кабелей. Снова будьте осторожны и подденьте только сам разъём.

Очень легко отломать разъём от платы, поэтому будьте внимательны.

Ключ в том, чтобы приложить усилие в двух направлениях: вниз, чтобы сохранить целостность контактных соединений на плате, и вверх, чтобы освободить разъём.

Верхняя крышка теперь свободна и может быть снята с компьютера.

Шаг 28

Снимите пятнадцать крестовых винтов 3 мм, крепящих верхний экран к компьютеру.

Снимите следующие 16 винтов:

Тринадцать крестовых 3 мм.

Один крестовой 3 мм. (фактический винт не показан на изображении)

Два крестовых 4 мм.

Обязательно пропустите винт возле левого шарнира через петлю в кабеле передачи данных дисплея, закрепив кабель на верхней крышке.

Шаг 29

Поднимите верхний экран с правой стороны, следя за верхним левым углом, который может зацепиться за металлический каркас.

При сборке убедитесь, что вы полностью протянули антенный кабель через прорезь в середине. После того как верхний экран будет снова закреплён винтами, протянуть его обратно крайне сложно.

Шаг 30

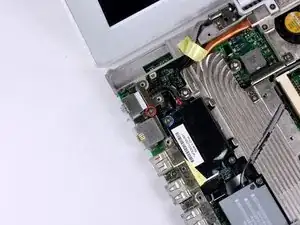

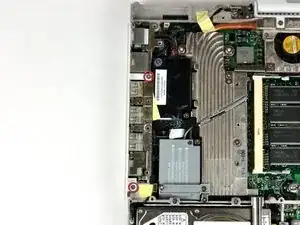

Снимите два крестовых винта, закрепляющих белые пластиковые крепления лицевой панели ввода-вывода к металлическому каркасу.

Длинный винт идет в более длинное крепление, ближе к дисплею.

Шаг 31

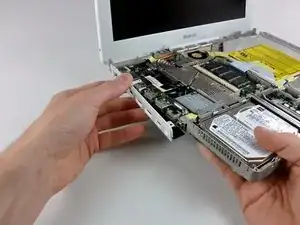

Поднимите левую сторону компьютера и сдвиньте лицевую панель ввода-вывода в сторону.

Шаг 32

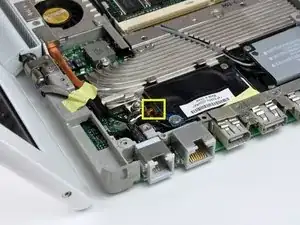

Снимите один крестовой винт, фиксирующий EMI-лапку к металлическому каркасу.

Винт вставляется в отверстие между модемом и портами Ethernet.

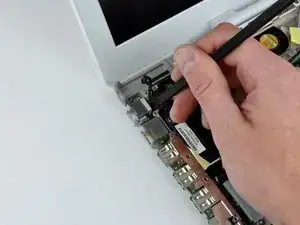

Снимите серебристую EMI-лапку с металлического каркаса.

Шаг 33

Отключите кабель RJ-11 от модема.

Шаг 34

Вставьте лопаточку между платой RJ-11 и металлическим каркасом и сдвиньте плату с платы логики.

Заключение

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
