Замена индикатора сна iBook G4 12" 1.33 GHz

Замена мигающего белого светодиода индикатора сна.

Шаг 1

Положите iBook на ровную поверхность нижней частью вверх.

Используйте монету, чтобы повернуть запирающий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и выньте её из компьютера.

Шаг 2

Потяните защёлки крепления клавиатуры к себе и приподнимите клавиатуру, пока она не отщёлкнется.

Если клавиатура не отсоединяется, используйте маленькую плоскую отвёртку, чтобы повернуть запирающий винт клавиатуры на 180 градусов в любом направлении и попробуйте снова.

Отверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.

Шаг 3

Снимите четыре серебристых винта Phillips, удерживающие кожух оперативной памяти.

Шаг 4

Отсоедините кабель клавиатуры от платы, поднимая кабель как можно ближе к разъёму.

Убедитесь, что вы вновь подключили кабель клавиатуры перед установкой кожуха оперативной памяти.

Шаг 5

Используйте лопатку или маленькую плоскую отвёртку, чтобы снять три резиновые ножки с нижней крышки.

Шаг 6

Удалите три вновь открывшихся винта Phillips.

Шаг 7

С помощью лопатки или маленькой плоской отвёртки отпряньте три металлических кольца, в которых были размещены резиновые буферы.

Шаг 8

Снимите три винта Torx с помощью отвёртки T8 Torx.

Короткий винт находится в центре компьютера.

Шаг 9

Снимите по одному винту Phillips 4,5 мм по обе стороны от контактов батареи.

Шаг 10

Глубоко вдохните. Впереди трудные моменты, но нижняя крышка действительно снимается.

Нажмите на тонкие кромки нижней крышки вокруг отсека батареи, согнув их мимо защёлок, затем приподнимите, чтобы освободить тот угол нижней крышки.

Шаг 11

На стенке отсека батареи есть прорезь, фиксирующая нижнюю крышку. Используйте маленькую плоскую отвёртку, чтобы отжать нижнюю кромку прорези и потяните нижнюю крышку вверх, чтобы освободить прорезь из защёлок, удерживающих её.

Шаг 12

Проведите лопаткой по шву между нижней и верхней крышками спереди компьютера, чтобы освободить защёлки. Потяните нижнюю крышку вверх и продолжайте использовать лопатку по мере необходимости, пока не услышите три distinct щелчка.

Шаг 13

Продолжайте проводить лопаткой вокруг переднего правого угла. На стороне с портами есть две защёлки: одна ближе к переднему углу и одна у порта для выхода звука.

Шаг 14

Над оптическим приводом располагаются три защёлки, которые необходимо освободить прежде, чем нижняя крышка снимется. Вставьте лопатку в нижнюю крышку над оптическим приводом и ведите её в направлении задней части компьютера, пока не услышите три distinct щелчка.

Шаг 15

Передняя часть и боковые стороны нижней крышки теперь свободны.

Поверните компьютер так, чтобы задняя часть была к вам, и поднимите нижнюю крышку, потянув её к себе, пока задние защёлки не отпустят.

Можно слегка покачивать крышку вверх и вниз, чтобы помочь снятию.

Шаг 16

Снимите маленькие смазанные пружины с белыми пластиковыми колпачками по обеим сторонам контактов батареи.

Шаг 17

Проявите терпение и следуйте инструкциям, конечный результат зависит от Вас.

Шаг 18

Снимите следующие 4 винта с нижнего щита:

Два винта Phillips 3 мм.

Два винта Phillips 7,5 мм.

Шаг 19

Снимите нижний щит.

Шаг 20

Снимите два винта Phillips, фиксирующие разъём питания DC-In, при необходимости удаляя скотч.

Шаг 21

Освободите кабель от оптического привода, при необходимости удаляя скотч.

Отсоедините кабель DC-In от логической платы и выведите плату DC-In под углом из отсека.

Шаг 22

Снимите два винта Phillips 3 мм внутри левого края лотка батареи.

Три винта Phillips 3 мм вокруг отсека батареи.

Три винта Phillips 4,5 мм вдоль рамки оптического привода. (магнитная отвёртка может помочь поднять эти винты)

Один винт Phillips 12 мм в нижнем правом углу.

Четыре винта Phillips 14,5 мм.

Шаг 23

Рекомендуем с этого момента поместить компьютер на мягкую ткань, чтобы не повредить плату.

Переверните компьютер и откройте его.

Используйте плоскую сторону плоской отвертки, чтобы снять небольшой магнит, закрывающий винт около середины компьютера.

Короткий винт устанавливается в нижний левый угол.

Шаг 24

Снимите следующие 7 винтов с краёв области клавиатуры.

Три крестовые 2 мм вдоль правого края.

Один крестовой 4,5 мм под местом, где был магнит.

Один крестовой 6 мм с небольшой головкой в нижнем левом углу.

Два крестовых 6 мм с большими головками, один в верхнем левом углу и один в центре.

Шаг 25

Прежде чем снимать верхнюю панель, необходимо отсоединить разъём трекпада, сине‑белый кабель питания и кабель динамика, как описано в следующих шагах. Будьте особенно осторожны с этими кабелями; никогда не тяните непосредственно за провод, используйте лопатку, чтобы поддеть и отжать сам разъём.

Осторожно приподнимите верхнюю панель чуть-чуть и сдвиньте её в сторону передней части компьютера, чтобы открыть разъём трекпада. Используйте лопатку или палец, чтобы отсоединить разъём трекпада, скрытый под белой пластиковой защёлкой.

После отсоединения разъёма трекпада аккуратно поверните верхнюю панель от себя и опрокиньте её к дисплею.

Шаг 26

Разъёмы на концах указанных кабелей очень прочно прикреплены к гнёздам на плате. Прямое тянущее усилие за кабель либо отделит кабель от его разъёма, либо оторвёт гнездо от платы.

Используйте острый конец лопатки, чтобы отсоединить разъём кабеля динамика.

Шаг 27

Используя острый конец лопатки, отсоедините разъём для сине‑белых питающих кабелей. Снова будьте осторожны и поддёргивайте только сам разъём.

Очень легко оторвать разъём от платы, поэтому действуйте осторожно.

Ключ в применении силы в двух направлениях: вниз, чтобы сохранить контакты на плате, и вверх, чтобы освободить разъём.

Верхняя панель теперь освобождена и может быть снята с компьютера.

Шаг 28

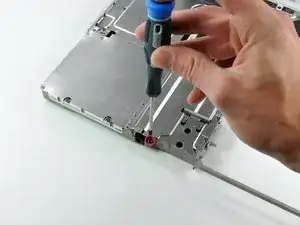

Снимите один крестовой винт, фиксирующий индикатор сна к металлическому каркасу.

Шаг 29

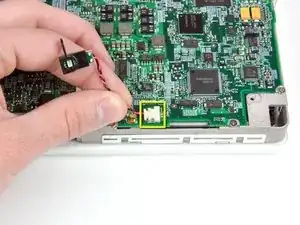

Переверните компьютер и отсоедините индикатор сна от платы.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
