Замена модема iBook G4 12" 1.33 GHz
Внутренний модем 56k, стандартно установлен во всех моделях.
Шаг 1

Положите iBook вниз экрана на ровную поверхность.
Используйте монету, чтобы повернуть запирающий винт батареи на 90 градусов по часовой стрелке.
Поднимите батарею и извлеките её из компьютера.
Шаг 2

Потяните защёлки для снятия клавиатуры к себе и поднимите клавиатуру, пока она не отщёлкнется.
Если клавиатура не освобождается, используйте маленькую отвёртку с прямым шлицем, чтобы повернуть фиксирующий винт клавиатуры на 180 градусов в любом направлении и повторите попытку.
Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.
Шаг 3

Удалите четыре серебристых винта Phillips, которые крепят защиту оперативной памяти.
Шаг 4

Поднимите кабель клавиатуры от платы логики, держа кабель как можно ближе к разъёму.
Убедитесь, что вы снова подключили кабель клавиатуры перед установкой защиты оперативной памяти.
Шаг 5

Используйте лопатку или маленькую отвёртку с прямым шлицем, чтобы снять три резиновые ножки с нижнего корпуса.
Шаг 6

Удалите три недавно открывшихся винта Phillips.
Шаг 7

Используйте лопатку или маленькую отвёртку с прямым шлицем, чтобы отжать три металлических кольца, в которых размещались резиновые буферы.
Шаг 8

Удалите три винта Torx с помощью отвёртки T8 Torx.
Короткий винт находится в центре компьютера.
Шаг 9

Снимите два винта Phillips длиной 4,5 мм по обе стороны от контактов батареи.
Шаг 10

Глубоко вдохните. Впереди сложные моменты, но нижний корпус действительно снимается.
Сожмите тонкие кромки нижнего корпуса вокруг отсека батареи, прогнув их за защёлки, затем поднимите, чтобы освободить этот угол нижнего корпуса.
Шаг 11

На стенке отсека для батареи есть паз, который фиксирует нижний корпус. Используйте маленькую отвёртку с прямым шлицем, чтобы поддеть нижнюю кромку паза и потяните нижний корпус вверх, чтобы освободить паз из держателей.
Шаг 12

Проведите лопаткой по шву между нижним и верхним корпусом спереди компьютера, чтобы освободить защёлки нижнего корпуса. Поднимайте нижний корпус и продолжайте пользоваться лопаткой по мере необходимости, пока не услышите три чётких щелчка.
Шаг 13

Продолжайте проводить лопаткой вокруг переднего правого угла. На стороне с портами есть две защёлки: одна возле переднего угла и одна рядом с аудиовыходом.
Шаг 14

Над оптическим приводом находятся три защёлки, которые необходимо освободить перед снятием нижнего корпуса. Вставьте лопатку в нижний корпус над оптическим приводом и проведите её к задней части компьютера, пока не услышите три чётких щелчка.
Шаг 15

Передняя часть и боковые стороны нижнего корпуса теперь свободны.
Поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижний корпус вверх и на себя, пока задние защёлки не освободятся.
Может помочь лёгкое покачивание корпуса вверх-вниз.
Шаг 16

Снимите маленькие масляные пружины с белыми пластиковыми колпачками по обе стороны от контактов батареи.
Шаг 17
Запаситесь терпением и следуйте инструкциям — конечный результат зависит от вас.
Шаг 18

Удалите следующие 4 винта с нижней пластины:
Два винта Phillips 3 мм.
Два винта Phillips 7,5 мм.
Шаг 19

Снимите нижнюю пластину.
Шаг 20

Удалите два винта Phillips, удерживающие плату питания (DC-In), снимая при необходимости скотч.
Шаг 21

Освободите кабель, идущий вокруг оптического привода, при необходимости удалив скотч.
Отключите кабель платы питания от платы логики и выведите плату питания под углом из её отсека.
Шаг 22

Снимите два винта Phillips 3 мм внутри левого края лотка для батареи.
Три винта Phillips 3 мм вокруг отсека батареи.
Три винта Phillips 4,5 мм вдоль передней панели оптического привода. (магнитная отвёртка может помочь извлечь эти винты)
Один винт Phillips 12 мм в нижнем правом углу.
Четыре винта Phillips 14,5 мм.
Шаг 23

Рекомендуем с этого момента разместить компьютер на мягкой ткани, чтобы не повредить плату логики.
Переверните компьютер и откройте его.
Используйте плоскую сторону плоской отвертки, чтобы снять небольшой магнит, закрывающий винт рядом с центром компьютера.
Короткий винт устанавливается в нижний левый угол.
Шаг 24

Удалите следующие 7 винтов с кромок зоны клавиатуры.
Три крестовые 2 мм вдоль правого края.
Один крестовой 4,5 мм под местом, где был магнит.
Один крестовой 6 мм с маленькой головкой в нижнем левом углу.
Два крестовых 6 мм с большими головками, один в верхнем левом углу и один посередине.
Шаг 25

Перед тем как оторвать верхний корпус, необходимо отключить разъём трекпада, синий и белый силовой кабель и кабель динамика, как описано в следующих шагах. Особо осторожно обращайтесь с этими кабелями; никогда не тяните напрямую за кабели, используйте лопаточку, чтобы поддеть сам разъём.
Осторожно приподнимите верхний корпус и сдвиньте его к передней части компьютера, чтобы обнаружить разъём трекпада. Используйте лопаточку или палец, чтобы отсоединить разъём трекпада, скрытый под белой пластиковой защёлкой.
После отключения разъёма трекпада аккуратно поверните верхний корпус от себя и опустите его на дисплей.
Шаг 26

Разъёмы на концах следующих кабелей очень крепко зафиксированы в гнёздах на плате логики. Прямое тянущее усилие по кабелю приведёт либо к отделению кабеля от разъёма, либо к вырыву гнезда с платы логики.
Используйте острый конец лопаточки, чтобы отключить разъём кабеля динамика.
Шаг 27

С помощью острого конца лопаточки отсоедините разъём для синего и белого силовых кабелей. Опять же, будьте осторожны и подденьте только сам разъём.
Очень легко оторвать разъём от платы, поэтому действуйте аккуратно.
Ключ — прикладывать усилие в двух направлениях: вниз, чтобы сохранить целостность контактов на плате, и вверх, чтобы освободить разъём.
Верхний корпус теперь свободен и может быть снят с компьютера.
Шаг 28

Удалите пятнадцать крестовых винтов 3 мм, удерживающих верхний экранный щит на компьютере.
Удалите следующие 16 винтов:
Тринадцать крестовых 3 мм.
Один крестовой 3 мм. (фактический винт не показан на изображении)
Два крестовых 4 мм.
Убедитесь, что винт возле левого шарнира проходит через петлю кабеля передачи данных дисплея, фиксируя кабель к верхнему корпусу.
Шаг 29

Поднимите верхний экранный щит с правой стороны, следя за тем, чтобы верхний левый угол не зацепился за металлическую рамку.
При сборке убедитесь, что вы полностью протянули антенный кабель через прорезь в середине. После того как верхний щит снова закреплён винтами, очень трудно протянуть его обратно.
Шаг 30

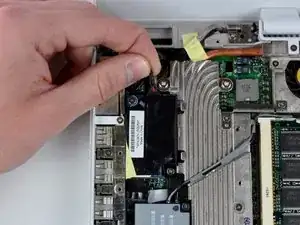

Отключите кабель RJ-11 от верхней части модема.
Шаг 31

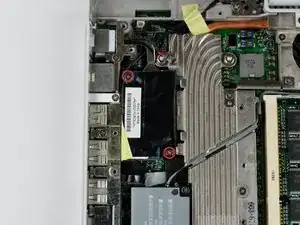

Удалите два крестовых винта в углах модема.
Шаг 32

Поднимите модем и экран модема снизу.
При установке модема на место сначала установите экран, затем подключите модем и надежно вдавите его в экран, убедившись, что он подключён к плате логики.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
