Замена крышки сцепления iBook G4 14" 1.42 GHz

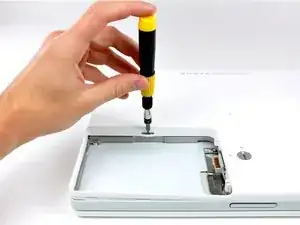

Используйте монету, чтобы повернуть винт фиксации батареи на 90 градусов по часовой стрелке.

Выньте батарею из компьютера.

Потяните защёлки фиксации клавиатуры (показаны жёлтым) на себя и приподнимите клавиатуру, пока она не отщёлкнется.

Если клавиатура не выходит, используйте маленькую плоскую отвёртку, чтобы повернуть винт фиксации клавиатуры (показан оранжевым) на 180 градусов в любом направлении и попробуйте снова.

Переверните клавиатуру так, чтобы она отошла от экрана, и положите её лицевой стороной вниз на область трекпада.

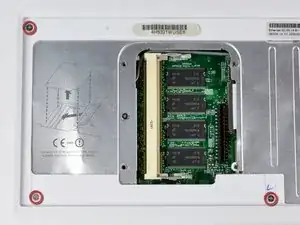

Ослабьте четыре серебристых винта с крестообразным шлицем, которые закрепляют экран (щит) оперативной памяти.

Эти винты не выкручиваются полностью. Винты удерживаются в экране оперативной памяти, чтобы предотвратить их потерю.

Снимите экран оперативной памяти с компьютера.

Четыре удерживаемых винта выйдут вместе с экранирующей пластиной оперативной памяти.

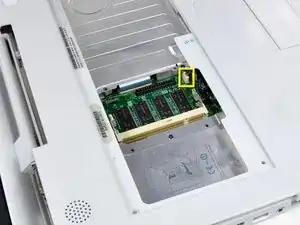

Вытащите кабель клавиатуры с материнской платы, удерживая кабель как можно ближе к разъёму.

При сборке iBook убедитесь, что вы подключили кабель клавиатуры перед установкой экрана оперативной памяти на место.

Закройте дисплей и переверните компьютер.

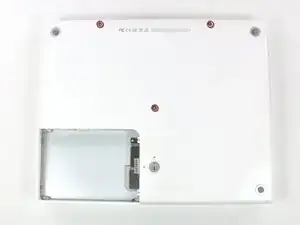

Удалите три винта с шестигранной головкой, используя отвертку Torx T8.

Короткий винт находится по центру.

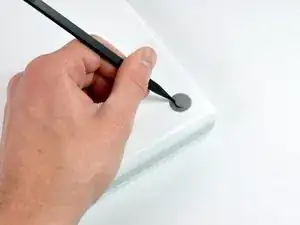

Используйте лопатку или маленькую плоскую отвёртку, чтобы снять три резиновые ножки с нижнего корпуса.

Удалите три вновь обнаженных винта с крестообразным шлицем.

Один винт находится под каждой втулкой (всего три).

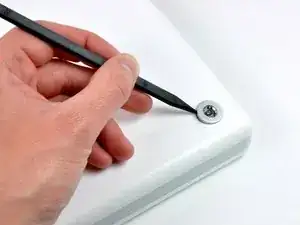

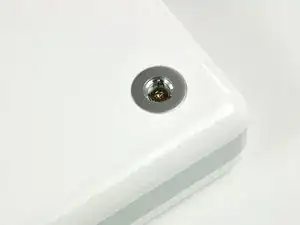

Используйте лопатку или маленькую плоскую отвёртку, чтобы поддеть три металлических кольца, в которых располагались резиновые втулки.

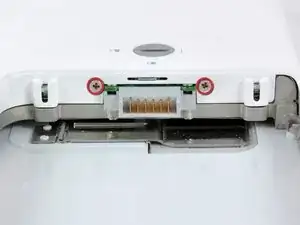

Удалите два винта с крестообразным шлицем по обе стороны контактов батареи.

Глубоко вдохните. Впереди трудные моменты, но нижний корпус действительно снимается.

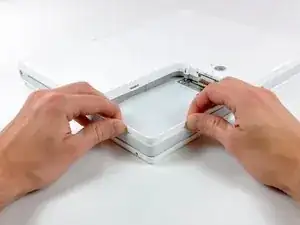

Вдавите тонкие кромки нижнего корпуса вокруг отделения батареи, выгнув их за защёлки, затем приподнимите, чтобы освободить этот угол нижнего корпуса.

На стенке отсека батареи есть паз, который фиксирует нижний корпус. Используйте маленькую плоскую отвёртку, чтобы поддеть нижнюю кромку паза и потяните нижний корпус вверх, чтобы освободить паз из защёлок, удерживающих его.

Прогоните лопатку вдоль шва между нижним и верхним корпусом спереди компьютера, чтобы освободить защёлки нижнего корпуса. Потяните нижний корпус вверх и продолжайте использовать лопатку по мере необходимости, пока не услышите три отчётливых щелчка.

Продолжайте водить лопаткой вокруг переднего правого угла. Сторона с портами содержит две защёлки: одна у переднего угла и одна у разъёма звукового выхода.

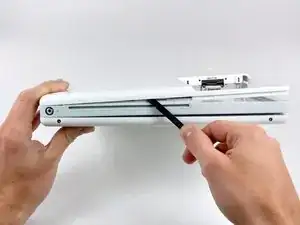

Над оптическим приводом находятся три защёлки, которые нужно освободить до снятия нижнего корпуса. Вставьте лопатку в нижний корпус выше оптического привода и протяните её к задней части компьютера, пока не услышите три отчётливых щелчка.

Передняя часть и стороны нижнего корпуса теперь свободны.

Поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижний корпус вверх и на себя, пока задние защёлки не освободятся.

Может помочь лёгкое раскачивание корпуса вверх и вниз.

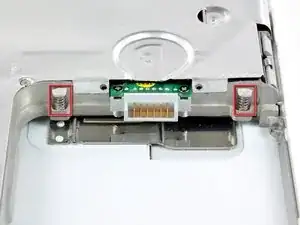

Снимите маленькие смазанные пружины с белыми пластиковыми втулками по обе стороны контактов батареи.

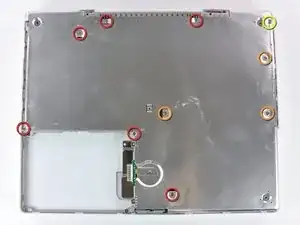

Удалите следующие 10 винтов с нижнего щита:

Шесть винтов Phillips 3 мм

Три винта Phillips 7.5 мм

Один винт Phillips 14 мм

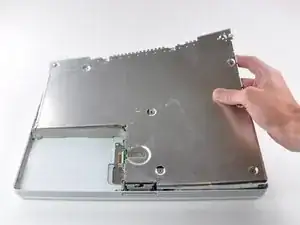

Поднимите и снимите нижний щит.

Удалите один винт с крестообразным шлицем, крепящий плату питания (DC-In).

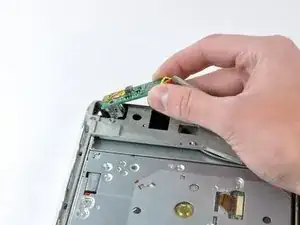

Выведите плату питания под углом из её отсека.

Возможно, потребуется снять ленту, фиксирующую кабель платы питания к корпусу.

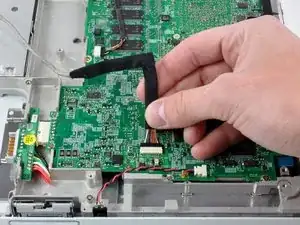

Отделите кабель питания от клея, прикрепляющего его к материнской плате.

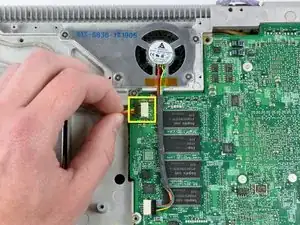

Отключите кабель питания от материнской платы.

Помогает покачивание разъёма параллельно поверхности материнской платы при лёгком натяжении для извлечения.

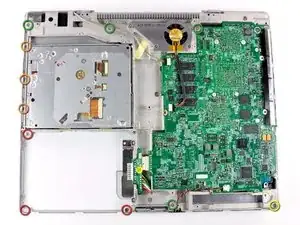

Удалите следующие 11 винтов с нижней части компьютера:

Три крестообразных винта Phillips 3 мм вокруг отсека аккумулятора.

Три крестообразных винта Phillips 4,5 мм вдоль лицевой панели оптического привода. (магнитная отвертка может помочь вынуть эти винты)

Один крестообразный винт Phillips 12 мм в нижнем правом углу.

Четыре крестообразных винта Phillips 14,5 мм.

Рекомендуем положить компьютер на мягкую ткань с этого момента, чтобы не повредить плату.

Переверните компьютер и откройте его.

Удалите 3 крестообразных винта Phillips с краев области клавиатуры.

Более короткий винт находится в нижнем левом углу. Левая сторона отмечена синим «L» на фотографии и находится справа.

Будьте особенно осторожны при отсоединении кабелей в следующих шагах. Никогда не тяните за сами кабели — используйте лопатку, чтобы отжать разъём прямо из гнезда.

Поднимите верхнюю крышку и используйте лопатку или палец, чтобы отсоединить разъём трекпада, скрытый под белой пластиковой защёлкой.

Будьте аккуратны при подъёме верхней крышки, так как её защёлки всё ещё держатся за металлическую рамку.

Гнёзда, припаяные к материнским платам большинства iBook, очень хрупкие и легко ломаются. При вытягивании разъёмов из гнёзд проявляйте крайнюю осторожность.

Поднимите верхнюю крышку достаточно, чтобы отсоединить синий и белый кабель питания от платы. Используя ногти, осторожно подденьте разъём и вытащите его из гнезда.

Аналогично аккуратно отсоедините многоцветный кабель динамиков от платы.

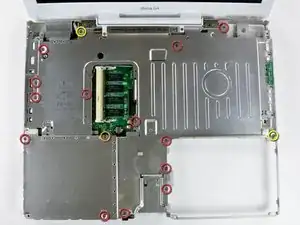

Удалите следующие 16 винтов:

Тринадцать крестообразных винтов Phillips 3 мм.

Один крестообразный винт Phillips 3 мм.

Два крестообразных винта Phillips 4 мм.

При сборке обратите внимание, чтобы винт возле левого шарнира прошёл через петлю кабеля данных дисплея, фиксируя кабель к верхней крышке.

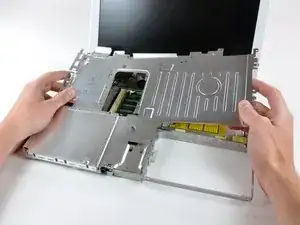

Поднимите верхний экран с правой стороны, следя за верхним левым углом, который может зацепиться за металлический каркас.

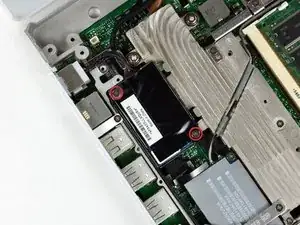

Удалите два крестообразных винта Phillips в углах модема.

Удалите два крестообразных винта Phillips в углах модема.

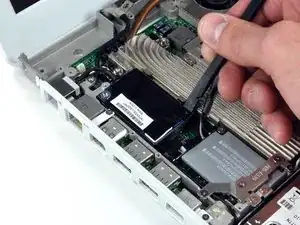

Используйте лопатку, чтобы поддеть модем со стороны, ближе к карте AirPort, чтобы отсоединить его разъём от гнезда на плате.

Поддевать нужно только в районе радиатора или металлического каркаса.

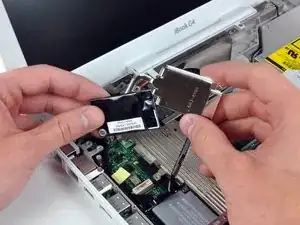

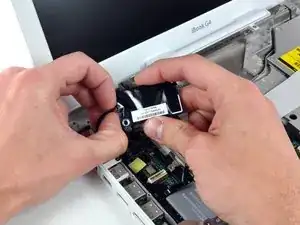

Отсоедините модем от экрана модема руками.

Отсоедините кабель RJ-11 от конца модема.

При установке модема убедитесь, что и кабель микрофона, и кабель данных дисплея проложены под местом установки модема.

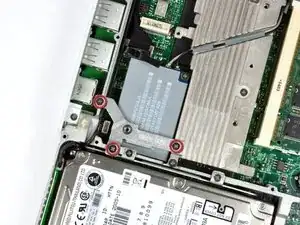

Удалите три крестообразных винта Phillips 3 мм, крепящие кронштейн карты AirPort к каркасу.

Поднимите кронштейн карты AirPort и выньте его из компьютера.

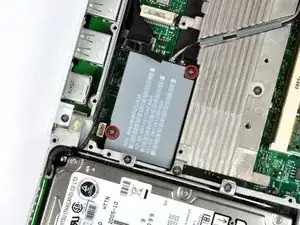

Удалите два крестообразных винта Phillips 3 мм, фиксирующие карту AirPort к плате.

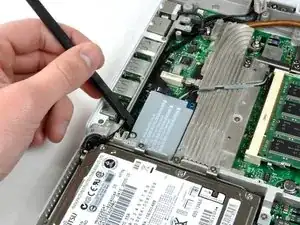

С помощью лопатки подденьте карту AirPort со стороны, ближе к жёсткому диску, чтобы отсоединить её разъём от платы.

Поддевать следует только между металлической рамой и картой AirPort.

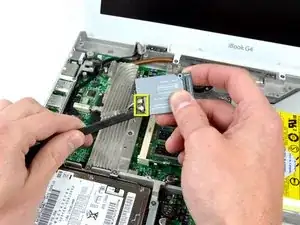

Используйте лопатку, чтобы отсоединить два антенных кабеля от карты AirPort.

Удалите карту AirPort из компьютера и отложите её в сторону.

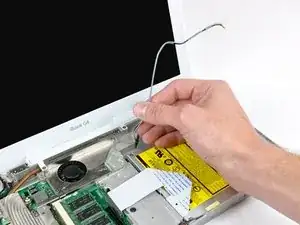

Протяните антенные провода сверху радиатора, вокруг разъёма оперативной памяти и под оптическим приводом.

Для этого шага извлечение оптического привода не требуется.

Переверните компьютер.

Отсоедините кабель инвертора от платы и уберите его с металлического каркаса, при необходимости удалив ленту.

Переверните компьютер обратно.

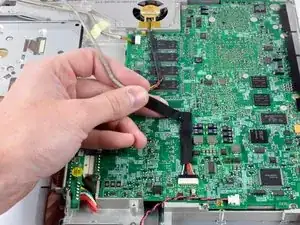

Используйте чёрную пластиковую петлю, чтобы отсоединить кабель данных дисплея от платы.

Уберите кабели микрофона и данных дисплея с металлического каркаса, при необходимости удалив ленту.

Кабель, который вы собираетесь снять, очень хрупкий — не тяните за провода. Попытайтесь поддеть сам разъём, используя лопатку или маленькую плоскую отвертку при необходимости.

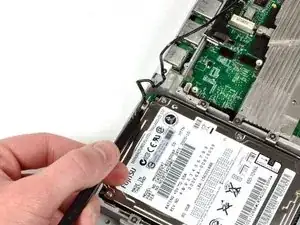

Отсоедините кабель микрофона в передней части компьютера, между левой стороной жёсткого диска и металлическим каркасом.

Уберите кабели микрофона и данных дисплея с металлического каркаса, при необходимости удалив ленту.

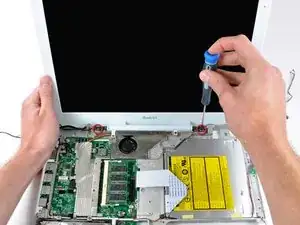

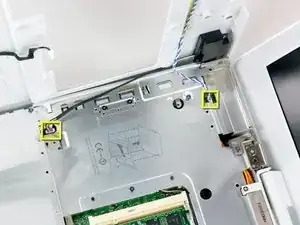

Поддерживая дисплей одной рукой, удалите по одному крестообразному винту Phillips с каждой стороны шарнира (всего два винта).

Винты вкручиваются во внешние отверстия с каждой стороны (вы можете видеть резьбу в правильном отверстии).

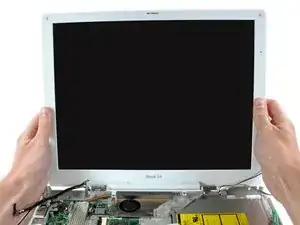

Поднимите дисплей и наклоните его назад, освободив от двух металлических направляющих штифтов, удерживающих шарниры, затем сдвиньте его от себя.

Убедитесь, что все кабели, соединяющие дисплей с компьютером, свободны перед окончательным снятием дисплея.

Используйте шестигранную отвертку 1,5 мм, чтобы удалить по два шестигранных винта с каждой стороны дисплея (всего четыре винта).

Если у вас нет шестигранной отвертки 1,5 мм, эти винты, вероятно, можно вынуть отверткой T6 Torx. Однако при использовании отвертки T6 Torx вероятность срыва шлицов винтов выше.

Слегка раздвиньте заднюю рамку относительно передней рамки, используя большие пальцы.

Полезно зафиксировать противоположный угол дисплея, чтобы проще отгибать заднюю рамку от дисплея.

Вставьте плоский конец лопатки в зазор между передней и задней рамками.

Поверните лопатку до параллельного положения относительно передней поверхности дисплея.

Проведите лопаткой по периметру дисплея, чтобы освободить заднюю рамку от удерживающих защёлок.

Снимите заднюю рамку с дисплея.

Удалите легко снимаемые кусочки клейкой ленты по периметру дисплея.

Осторожно снимите алюминиевую ленту, закрывающую соединение кабеля данных дисплея.

Удалите один винт, вкрученный через кусок экранирующей ленты (EMI) около нижнего края дисплея.

Используйте наконечник лопатки, чтобы снять маленькую шайбу под только что удалённым винтом.

Отклейте алюминиевую/экранирующую ленту от литой алюминиевой рамы шарниров сцепления.

Снимать ленту с тонкой стальной крышки LCD не обязательно.

Удалите по два винта с крестообразным шлицем, крепящие каждую сторону ЖК к раме шарнира сцепления (всего четыре винта).

Снимите тонкую стальную крышку ЖК с дисплея.

Удалите второй из двух винтов с крестообразным шлицем, крепящих крышку сцепления к литой алюминиевой раме шарниров сцепления.

Оттяните крышку сцепления от передней части дисплея.

Следите за двумя крышками, закрывающими концы крышки сцепления. На третьем изображении показана их правильная ориентация на крышке сцепления.
