Замена разъёма батареи iBook G4 14" 1.42 GHz

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Закройте дисплей и переверните компьютер.

Удалите три винта с шестигранной головкой с помощью отвертки T8 Torx.

Короткий винт находится в центре.

Используйте лопатку или маленькую плоскую отвёртку, чтобы снять три резиновые ножки с нижней крышки.

Удалите три обнаруженных винта с крестовой головкой.

По одному винту находится под каждой прокладкой (всего три).

Используйте лопатку или маленькую плоскую отвёртку, чтобы поддеть три металлических кольца, в которых находились резиновые уплотнители.

Удалите два винта с крестовой головкой по обе стороны контактов батареи.

Глубоко вдохните. Вас ждут сложные моменты, но нижняя крышка действительно снимается.

Надавите на тонкие кромки нижней крышки вокруг отсека для батареи, выгибая их за защёлки, затем поднимите, чтобы освободить этот угол нижней крышки.

На стенке отсека для батареи есть защёлка, фиксирующая нижнюю крышку. Используйте маленькую плоскую отвёртку, чтобы поддеть нижнюю кромку слота и потяните нижнюю крышку вверх, чтобы освободить слот от удерживающих его защёлок.

Проведите лопаткой вдоль шва между нижней и верхней крышками спереди компьютера, чтобы освободить защёлки нижней крышки. Поднимайте нижнюю крышку и продолжайте использовать лопатку по мере необходимости, пока не услышите три характерных щелчка.

Продолжайте вести лопатку вокруг переднего правого угла. На стороне с портами есть две защёлки: одна рядом с передним углом и одна рядом с аудиовыходом.

Над оптическим приводом находятся три защёлки, которые нужно освободить перед снятием нижней крышки. Вставьте лопатку в нижнюю крышку над оптическим приводом и проведите её к задней части компьютера, пока не услышите три характерных щелчка.

Передняя часть и боковины нижней крышки теперь свободны.

Поверните компьютер так, чтобы задняя часть была обращена к вам, и поднимите нижнюю крышку вверх и от себя, пока задние защёлки не отпружинят.

Может помочь покачивание крышки вверх и вниз.

Снимите маленькие смазанные пружины с белыми пластиковыми колпачками с обеих сторон контактов батареи.

Удалите следующие 10 винтов с нижнего экрана:

Шесть винтов Phillips 3 мм

Три винта Phillips 7,5 мм

Один винт Phillips 14 мм

Снимите нижний экран.

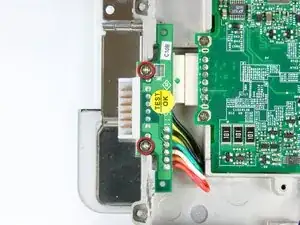

Удалите два винта с крестовой головкой, крепящие разъём батареи к металлической раме.

Поднимите разъём батареи из металлической рамы и отсоедините его от материнской платы.

Для извлечения этого разъёма требуется значительная сила. Рекомендуем покачивать разъём, одновременно натягивая, чтобы постепенно «вывести» разъём из разъёма платы.
