Замена верхнего экрана iBook G4 12" 1.33 GHz

Металлический верхний экран защищает плату от электромагнитных помех.

Шаг 1

Положите iBook вниз экраном на ровную поверхность.

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Выньте батарею из компьютера.

Шаг 2

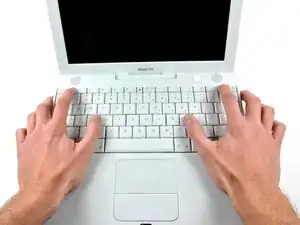

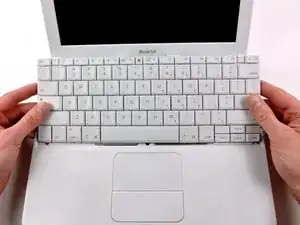

Потяните защёлки для снятия клавиатуры на себя и поднимите клавиатуру до защёлкивания.

Если клавиатура не освобождается, используйте маленькую плоскую отвертку, чтобы повернуть фиксирующий винт клавиатуры на 180 градусов в любом направлении, затем попробуйте снова.

Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.

Шаг 3

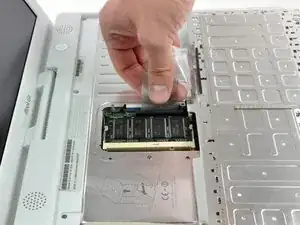

Удалите четыре серебристых винта Phillips, которые крепят экран памяти (RAM shield).

Шаг 4

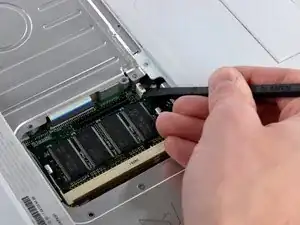

Поднимите кабель клавиатуры от платы, удерживая кабель как можно ближе к разъёму.

Убедитесь, что вы вновь подключили кабель клавиатуры перед возвратом экрана памяти на место.

Шаг 5

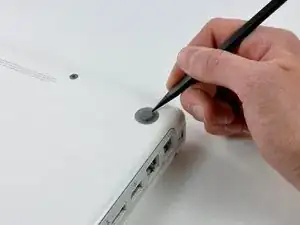

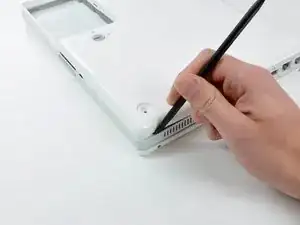

Используйте лопаточку или маленькую плоскую отвертку, чтобы снять три резиновые ножки с нижнего корпуса.

Шаг 6

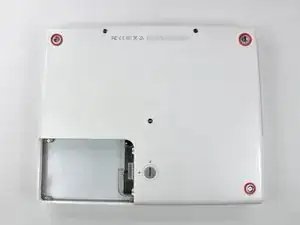

Удалите три только что выявленных винта Phillips.

Шаг 7

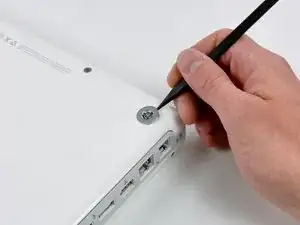

Используйте лопаточку или маленькую плоскую отвертку, чтобы поддеть три металлические втулки, в которых размещались резиновые буферы.

Шаг 8

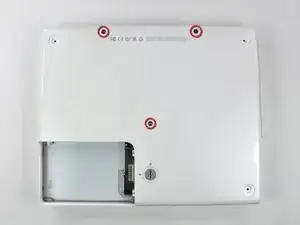

Удалите три винта Torx с помощью отвертки T8 Torx.

Короткий винт находится в центре компьютера.

Шаг 9

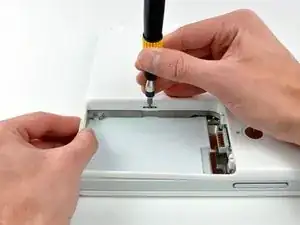

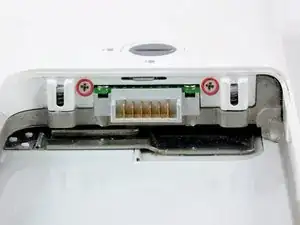

Удалите по два винта Phillips 4,5 мм с каждой стороны контактов батареи.

Шаг 10

Глубоко вдохните. Будут трудные моменты, но мы гарантируем: нижний корпус снимается.

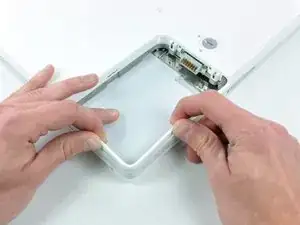

Надавите на тонкие кромки нижнего корпуса вокруг отсека батареи, прогнув их за защёлки, затем поднимите, чтобы освободить этот угол нижнего корпуса.

Шаг 11

На стенке отсека батареи есть паз, который фиксирует нижний корпус. Используйте маленькую плоскую отвертку, чтобы поддеть нижнюю кромку паза и потяните вверх нижний корпус, чтобы освободить паз из удерживающих его защёлок.

Шаг 12

Проведите лопаткой вдоль шва между нижним и верхним корпусами на передней части компьютера, чтобы освободить защёлки нижнего корпуса. Поднимайте нижний корпус и продолжайте использовать лопаточку по мере необходимости, пока не услышите три отчётливых щелчка.

Шаг 13

Продолжайте водить лопаткой вокруг переднего правого угла. На стороне с портами есть две защёлки: одна ближе к переднему углу и одна у порта вывода звука.

Шаг 14

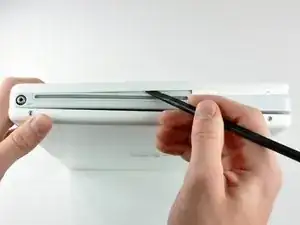

Над оптическим приводом находятся три защёлки, которые необходимо отпустить перед снятием нижнего корпуса. Вставьте лопаточку в нижний корпус над оптическим приводом и проведите её к задней части компьютера, пока не услышите три отчётливых щелчка.

Шаг 15

Передняя часть и стороны нижнего корпуса теперь свободны.

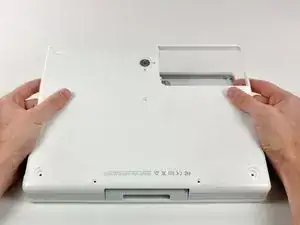

Поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижний корпус вверх и на себя, пока задние защёлки не освободятся.

Может помочь покачивание корпуса вверх и вниз.

Шаг 16

Снимите маленькие смазанные пружины с белыми пластиковыми крышками с обеих сторон контактов батареи.

Шаг 17

Проявите терпение и следуйте инструкциям — конечный результат зависит от Вас.

Шаг 18

Снимите следующие 4 винта с нижнего экрана:

Два винта Phillips 3 мм.

Два винта Phillips 7,5 мм.

Шаг 19

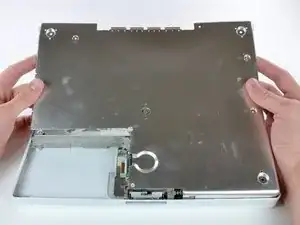

Снимите нижний экран.

Шаг 20

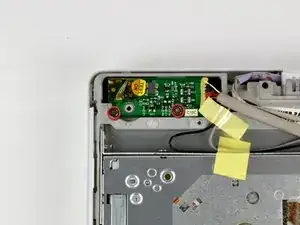

Удалите два винта Phillips, фиксирующие плату питания DC-In, при необходимости снимите ленты.

Шаг 21

Освободите кабель от вокруг оптического привода, при необходимости удалив ленты.

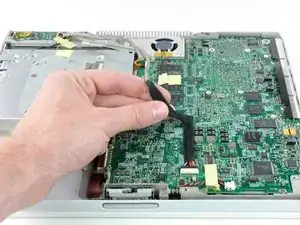

Отключите кабель DC-In от логической платы и выведите плату DC-In под углом из её отсека.

Шаг 22

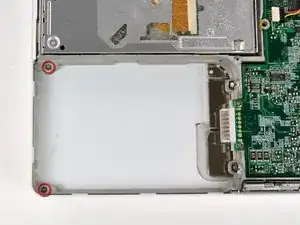

Удалите два винта Phillips 3 мм внутри левого края лотка батареи.

Три винта Phillips 3 мм вокруг отсека батареи.

Три винта Phillips 4,5 мм вдоль рамки оптического привода. (магнитная отвертка может помочь извлечь эти винты)

Один винт Phillips 12 мм в нижнем правом углу.

Четыре винта Phillips 14,5 мм.

Шаг 23

Рекомендуем с этого момента положить компьютер на мягкую ткань, чтобы не повредить плату.

Переверните компьютер и откройте его.

Используйте плоскую сторону плоской отвертки, чтобы снять небольшой магнит, закрывающий винт рядом с центром компьютера.

Короткий винт устанавливается в нижнем левом углу.

Шаг 24

Снимите следующие 7 винтов с краёв области клавиатуры.

Три крестовые 2 мм вдоль правого края.

Один крестовой 4,5 мм под местом, где был магнит.

Один крестовой 6 мм с небольшой головкой в нижнем левом углу.

Два крестовых 6 мм с крупными головками: один в верхнем левом углу и один посередине.

Шаг 25

Перед тем как оторвать верхний корпус, необходимо отключить разъём трекпада, синий и белый силовые кабели и кабель динамика, как описано в следующих шагах. Будьте особенно осторожны с этими кабелями; никогда не тяните за сами провода, используйте лопатку, чтобы поддеть непосредственно разъём.

Осторожно приподнимите верхний корпус слегка и сдвиньте его к передней части компьютера, чтобы открыть разъём трекпада. Используйте лопатку или палец, чтобы отсоединить разъём трекпада, скрытый под белой пластиковой защёлкой.

После отключения разъёма трекпада аккуратно поверните верхний корпус от себя и опрокиньте его на экран.

Шаг 26

Разъёмы на концах следующих кабелей очень плотно прилегают к гнёздам на плате. Прямое тянущее усилие по кабелю приведёт либо к отделению кабеля от его разъёма, либо к отрыву гнезда от платы.

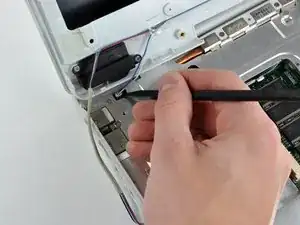

Используйте острый конец лопатки, чтобы отключить разъём кабеля динамика.

Шаг 27

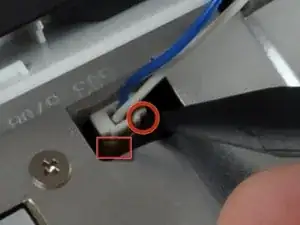

Используя острый конец лопатки, отсоедините разъём для синего и белого силовых кабелей. Опять же, осторожно подденьте только сам разъём.

Очень легко оторвать разъём от платы, поэтому будьте осторожны.

Ключ в том, чтобы приложить силу в двух направлениях: вниз, чтобы сохранить контакты на плате, и вверх, чтобы освободить разъём.

Верхний корпус теперь свободен и может быть снят с компьютера.

Шаг 28

Снимите пятнадцать крестовых винтов 3 мм, фиксирующих верхний кожух к компьютеру.

Снимите следующие 16 винтов:

Тринадцать крестовых 3 мм.

Один крестовой 3 мм. (фактический винт не показан на изображении)

Два крестовых 4 мм.

Убедитесь, что винт рядом с левым шарниром проходит через петлю кабеля данных дисплея, закрепляя кабель на верхнем корпусе.

Шаг 29

Поднимите верхний кожух с правой стороны, следя за верхним левым углом, который может зацепиться за металлический каркас.

При обратной сборке убедитесь, что вы полностью протянули антенный кабель через вырез в середине. После того как верхний кожух будет вновь прикручен, его крайне трудно будет протянуть обратно.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
