Замена оптического привода iBook G4 12" 1.33 GHz

Положите iBook вверх дном на ровную поверхность.

Используйте монету, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и выньте её из компьютера.

Потяните защёлки крепления клавиатуры на себя и приподнимите клавиатуру, пока она не отщёлкнется.

Если клавиатура не выходит, используйте маленькую плоскую отвертку, чтобы повернуть фиксирующий винт клавиатуры на 180 градусов в любом направлении и повторите попытку.

Переверните клавиатуру от экрана и положите её лицевой стороной вниз на область трекпада.

Снимите четыре серебристых винта Phillips, удерживающих защиту оперативной памяти.

Оттяните кабель клавиатуры вверх от логической платы, держа кабель как можно ближе к разъёму.

Убедитесь, что вы подключили кабель клавиатуры назад перед установкой защиты оперативной памяти.

Используйте лопатку или маленькую плоскую отвертку, чтобы снять три резиновые ножки с нижнего корпуса.

Удалите три только что обнажённых винта Phillips.

Используйте лопатку или маленькую плоскую отвертку, чтобы поддеть три металлических кольца, в которых размещались резиновые буферы.

Удалите три винта Torx с помощью отвертки T8 Torx.

Короткий винт находится в центре компьютера.

Снимите по два винта Phillips 4,5 мм по обе стороны от контактов батареи.

Глубоко вдохните. Впереди непростая операция, но нижний корпус действительно снимается.

Нажмите на тонкие кромки нижнего корпуса вокруг отсека батареи, прогнув их мимо защёлок, затем приподнимите, чтобы освободить этот угол нижнего корпуса.

На стенке отсека батареи есть защёлка, фиксирующая нижний корпус. Используйте маленькую плоскую отвертку, чтобы поддеть нижнюю кромку этого замка, и потяните вверх нижний корпус, чтобы освободить защёлки.

Проведите лопаткой по шву между нижним и верхним корпусом спереди компьютера, чтобы освободить защёлки нижнего корпуса. Потяните нижний корпус вверх и при необходимости продолжайте использовать лопатку, пока не услышите три отчётливых щелчка.

Продолжайте проводить лопаткой по переднему правому углу. На стороне с портами есть две защёлки: одна близко к переднему углу и одна рядом с выходом звука.

Над оптическим приводом расположены три защёлки, которые необходимо освободить перед снятием нижнего корпуса. Вставьте лопатку в нижний корпус над оптическим приводом и проведите её к задней части компьютера, пока не услышите три отчётливых щелчка.

Передняя часть и боковые стороны нижнего корпуса теперь свободны.

Поверните компьютер так, чтобы задняя часть была обращена к вам, и потяните нижний корпус вверх и на себя, пока задние защёлки не освободятся.

Может помочь лёгкое покачивание корпуса вверх-вниз.

Снимите маленькие смазанные пружины с белыми пластиковыми наконечниками с обеих сторон контактов батареи.

Будьте терпеливы и следуйте указаниям, итог зависит от вас.

Снимите следующие 4 винта с нижнего экрана:

Два винта Phillips 3 мм.

Два винта Phillips 7,5 мм.

Снимите нижнюю крышку.

Снимите два винта Phillips, удерживающих плату DC-In, при необходимости удаляя ленту.

Освободите кабель от вокруг оптического привода, при необходимости удаляя ленту.

Отключите кабель DC-In от логической платы и выведите плату DC-In под углом из её отсека.

Снимите два винта Phillips 3 мм внутри левого края лотка для батареи.

Три винта Phillips 3 мм вокруг отсека батареи.

Три винта Phillips 4,5 мм вдоль рамки оптического привода. (магнитная отвертка может помочь при извлечении этих винтов)

Один винт Phillips 12 мм в нижнем правом углу.

Четыре винта Phillips 14,5 мм.

Рекомендуем с этого момента размещать компьютер на мягкой ткани, чтобы не повредить плату логики.

Переверните компьютер и откройте его.

Используйте плоскую сторону отвертки с плоским лезвием, чтобы снять небольшой магнит, закрывающий винт вблизи центра компьютера.

Короткий винт устанавливается в нижнем левом углу.

Снимите следующие 7 винтов с краёв области клавиатуры.

Три крестообразных винта 2 мм вдоль правого края.

Один крестообразный винт 4,5 мм под местом, где был магнит.

Один крестообразный винт 6 мм с маленькой головкой в нижнем левом углу.

Два крестообразных винта 6 мм с большими головками, один в верхнем левом углу и один в середине.

Прежде чем снимать верхнюю панель, необходимо отключить разъём трекпада, синий и белый кабели питания и кабель динамика, как описано в следующих шагах. Особая осторожность с этими кабелями: никогда не тяните за сами провода, используйте лопатку, чтобы поддеть разъём непосредственно.

Осторожно приподнимите верхнюю панель и сдвиньте её к передней части компьютера, чтобы обнаружить разъём трекпада. Используйте лопатку или палец, чтобы отключить разъём трекпада, скрытый под белой пластиковой защёлкой.

После отключения разъёма трекпада аккуратно отведите верхнюю панель от себя и подоприте её о дисплей.

Разъёмы на концах следующих кабелей очень плотно прилегают к гнёздам на плате логики. Прямое тянущее усилие за кабель либо оторвёт кабель от разъёма, либо оторвёт гнездо от платы логики.

Используйте острый конец лопатки, чтобы отключить разъём кабеля динамика.

Используя острый конец лопатки, отключите разъём для синего и белого кабелей питания. Снова будьте осторожны и подденьте только разъём.

Очень легко оторвать разъём от платы, будьте внимательны.

Суть в приложении силы в двух направлениях: вниз, чтобы сохранить соединения на поверхности платы, и вверх, чтобы освободить разъём.

Верхняя панель теперь свободна и может быть снята с компьютера.

Снимите пятнадцать крестообразных винтов 3 мм, фиксирующих верхний экран от корпуса компьютера.

Снимите следующие 16 винтов:

Тринадцать крестообразных винтов 3 мм.

Один крестообразный винт 3 мм. (фактический винт на изображении отсутствует)

Два крестообразных винта 4 мм.

Убедитесь, что винт возле левого шарнира проходит через петлю в кабеле данных дисплея, фиксируя кабель к верхней панели.

Поднимите верхний экран с правой стороны, следя за верхним левым углом, который может зацепиться за металлический каркас.

При сборке убедитесь, что вы полностью продели антеннный кабель через слот посередине. После того как верхний экран снова закреплён винтами, очень трудно продеть кабель обратно.

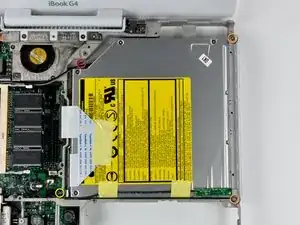

Снимите следующие 4 винта:

Один крестообразный винт 3 мм в канале между оптическим приводом и вентилятором.

Два крестообразных винта 6 мм с верхнего и нижнего конца рамки привода.

Один крестообразный винт 6 мм с втулкой на кронштейне, выступающем из нижнего левого угла привода.

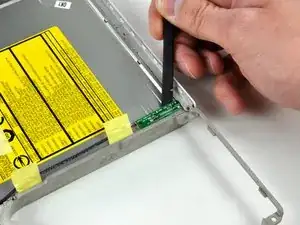

Используйте лопатку, чтобы отжать плату герконового переключателя от оптического привода, при необходимости снимите ленту.

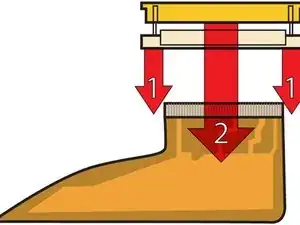

Это схема зажима ленточного кабеля, который вы отключите на следующем шаге.

1) С помощью ногтей захватите фиксирующую планку по обеим сторонам и поднимите её немного (примерно 1/16" или 2 мм).

2) После освобождения фиксирующей планки вытяните кабель из разъёма.

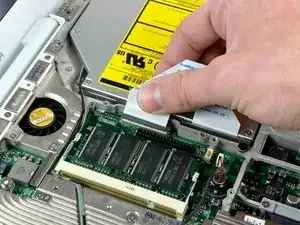

Освободите зажим ленточного кабеля оптического привода, как описано выше. Вытяните ленточный кабель оптического привода из его разъёма.

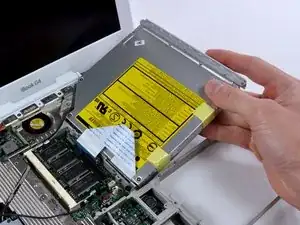

Поднимите оптический привод из металлического каркаса.

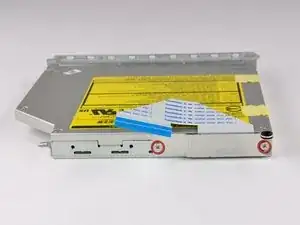

Снимите два крестообразных винта, фиксирующих металлический кронштейн и кабель на задней части оптического привода.

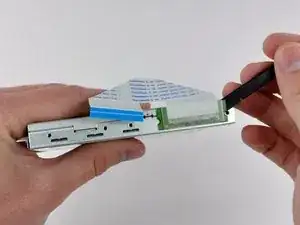

Используйте лопатку, чтобы поддеть белый разъём кабеля оптического привода сверху привода, при необходимости снимите ленту.

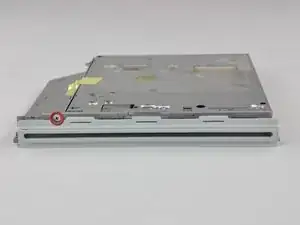

Снимите один крестообразный винт, фиксирующий фасцию спереди оптического привода.

Этот винт длиннее, чем два, фиксирующие кронштейн и кабель сзади привода.

Фасция имеет несколько маленьких хрупких защёлок, которые легко ломаются.

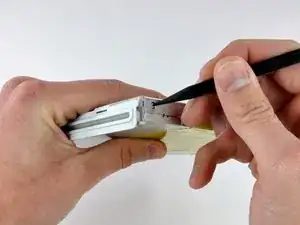

Используйте лопатку, чтобы осторожно надавить на две защёлки в верхней части фасции.

Держите оптический привод на боку и нажмите оставшуюся защёлку, чтобы освободить фасцию от привода.

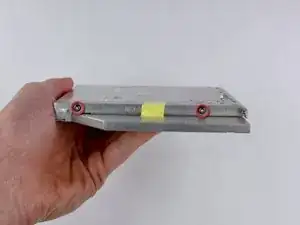

Переверните привод и снимите два крестообразных винта с кронштейна на стороне привода.

Эти винты имеют частичную резьбу.

Если у вас застрял компакт‑диск или любой другой предмет в оптическом приводе, у нас есть руководство по ремонту оптического привода.
