Замена Wi-Fi/Bluetooth карты на Chromebook Lenovo 100e (1-го поколения)

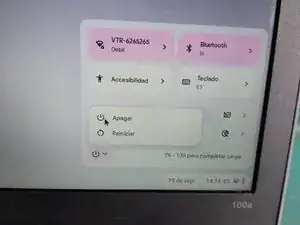

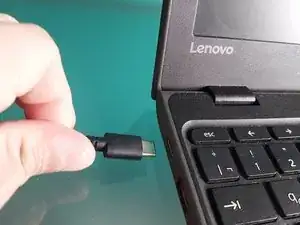

Отключите и выключите устройство Chromebook.

Переверните ноутбук.

Удалите 10 винтов с крестообразной головкой и аккуратно их сохраните.

С помощью лопатки осторожно отделите крышку от угла. Она защелкивается, поэтому следите за тем, чтобы не сломать защелки.

Снимите крышку и отложите её в сторону.

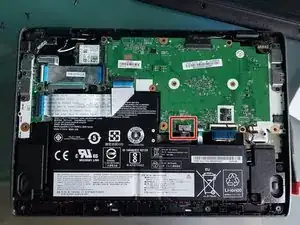

На нижней стороне материнской платы вы найдете разъем батареи.

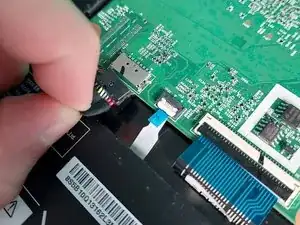

Чтобы отключить батарею, осторожно потяните черный разъем в параллельном направлении к ноутбуку.

Не забудьте полностью вынуть разъем, чтобы избежать короткого замыкания.

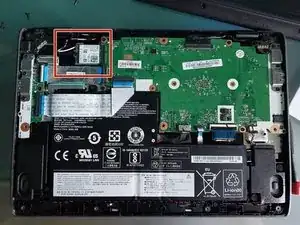

Вы найдете карту в верхнем левом углу корпуса.

Осторожно отключите антенны от карты, потянув вверх.

Обратите внимание, что эти кабели имеют цвета, соответствующие тем, что напечатаны на наклейке карты.

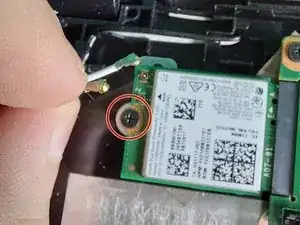

Удалите винт с крестообразной головкой.

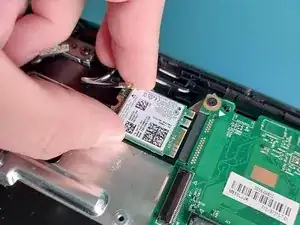

Потяните за карту в параллельном направлении от материнской платы.

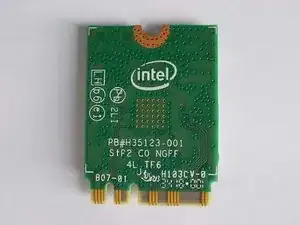

Это карта Intel WiFi + Bluetooth Combo. Модель этой карты — "7265NGW".

Она имеет формат размера M.2 1216.

Совместима с Wi-Fi 5 (802.11ac) и Dual Band (2.4 GHz и 5.0 GHz).

Соответствует Bluetooth 4.2.
